Norcold ELITE N20DCX - Schéma de Câblage

Le manuel du propriétaire 26

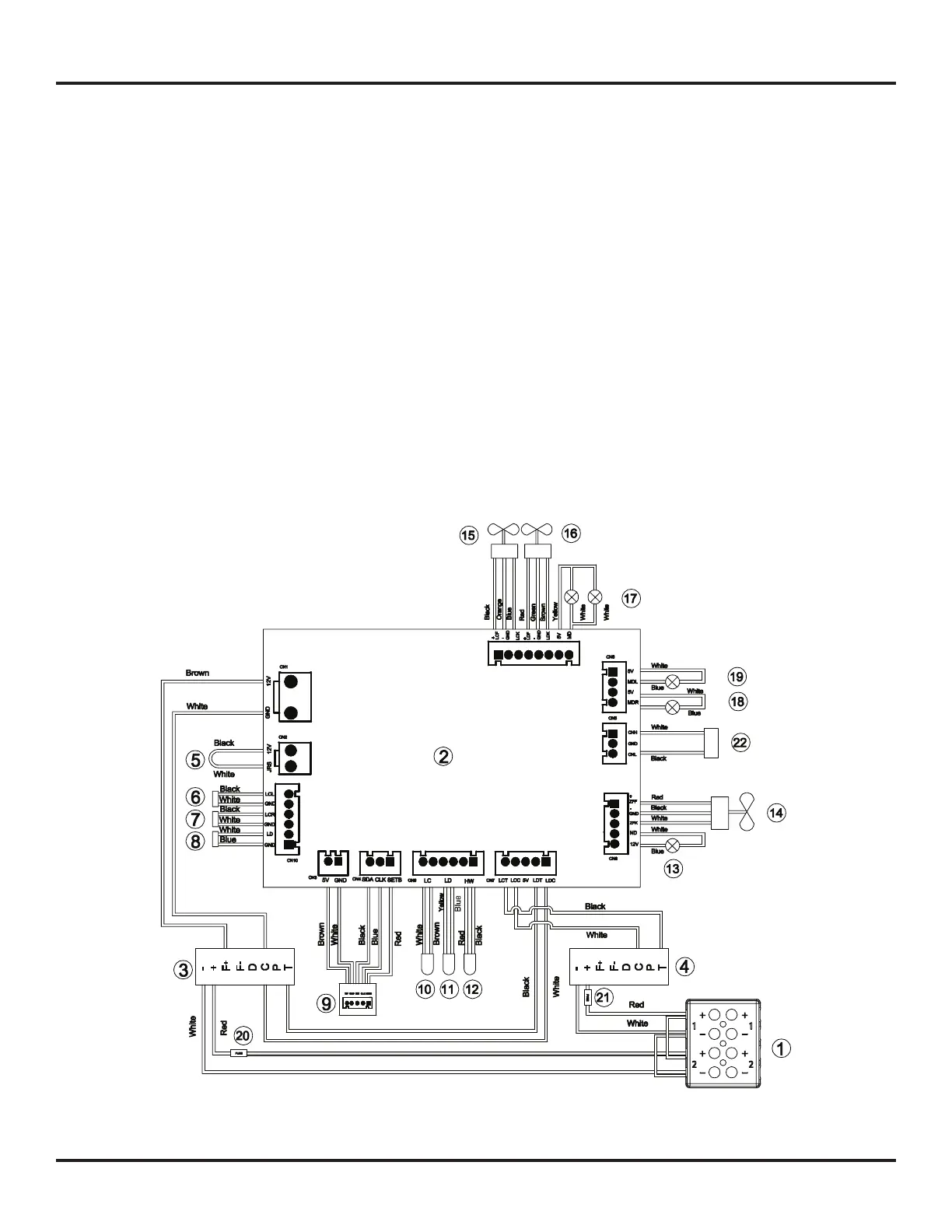

Schéma de câblage
Le schéma de câblage présente les composants suivants (voir Art:)
1 ..............................................................................Alimentation d’entrée 12 V CC
2 ...................................................................................... Tableau de contrôle
3 ...........................................................Module d’alimentation du compresseur du congélateur
4 ...........................................................Module d’alimentation du compresseur d’aliments frais
5 ............................................................................................ Filchau󰀨ant
6 ......................................................................Interrupteur d’éclairage de porte gauche
7 ........................................................................Interrupteur d’éclairage de porte droite
8 ....................................................................... Interrupteur d’éclairage du congélateur
9 .......................................................................................Interface utilisateur
10 ...............................................................Thermistance du compartiment des aliments frais
11 ................................................................... Thermistance du compartiment congélateur
12 .......................................................................Thermistance de température ambiante
13 .........................................................................Éclairage intérieur des aliments frais
14 ....................................................Ventilateurd'évaporationducompartimentdedenréesfraîches
15 ...................................................................Ventilateur du condenseur des aliments frais
16 .....................................................................Ventilateur du condenseur du congélateur
17 ........................................................................... Voyant de la porte du congélateur
18 ....................................................................................Lumière de porte droite
19 ..................................................................................Lumière de porte gauche
20 ....................................................................................Fusible du congélateur
21 ..................................................................Fusibleducompartimentdedenréesfraîches
22 .....................................................................................Connexion BUS CAN
