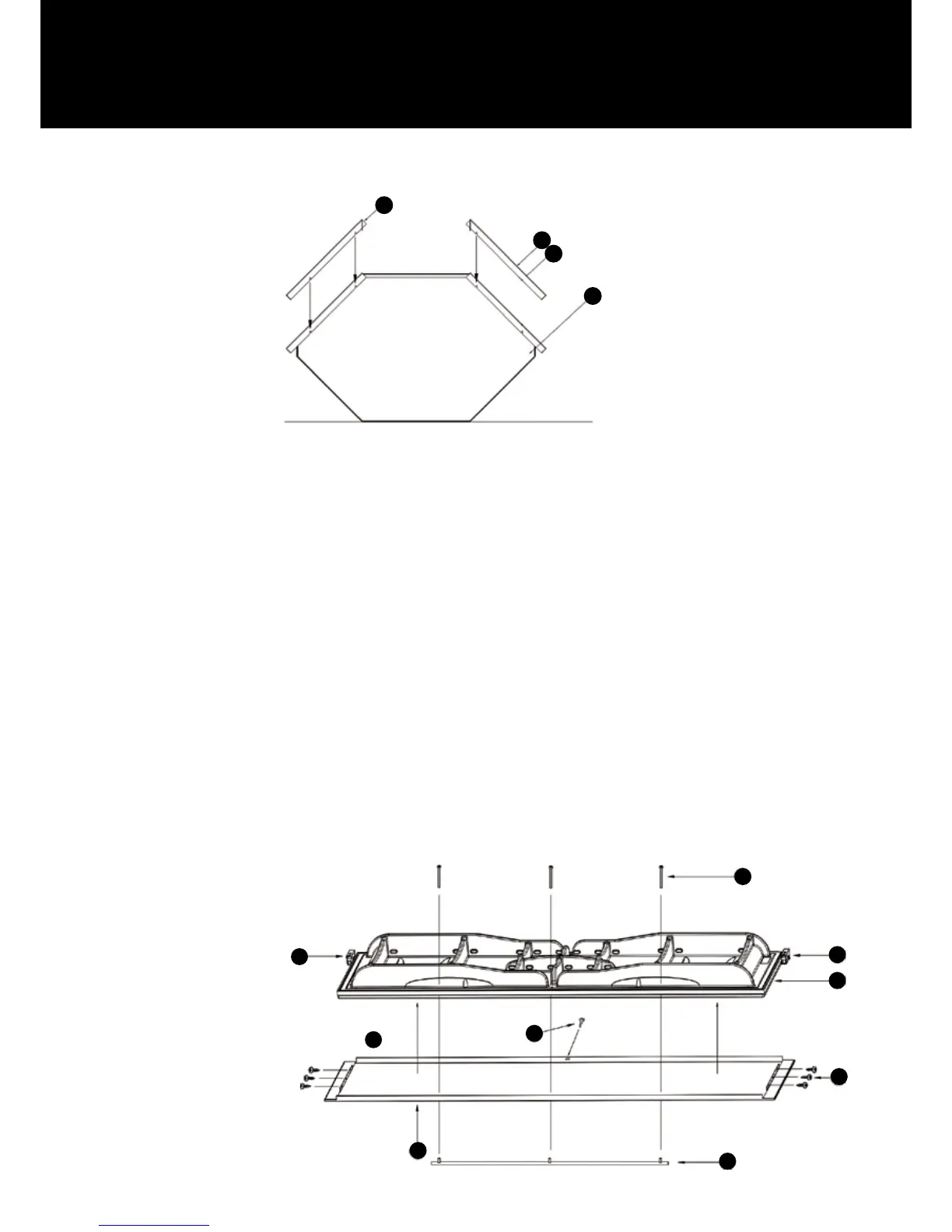

8.2. Rst-teräskatelevyjen asentaminen vapaasti seisovaan jääkaappiin (ks. kuva 3)
Avaa kylmäoveen asennetut saranat.
1. Pohja-/kattoelementti
2. Lovet
3. Rst-teräskatelevyt.
Rst-terässivulevyt
1. Valmisteleva työ. Kulmajääkaappi on asetettava maahan oviaukko ylöspäin rst-terässivulevyjen asennuksen ajaksi. Estä
naarmuuntuminen asettamalla lattialle suojapahvi tai muuta suojaavaa materiaalia. Estä naarmuuntuminen asettamalla lattialle
suojapahvi tai muuta suojaavaa materiaalia. Varmista, että sähköjohto riippuu kulmajääkaapin yläosasta vapaasti, sijoita pieni pala
pahvia jääkaapin yläosan ja lattian väliin.
Huom! Rst-terässivulevyjen styrox-suojia ei saa poistaa.
2. Rst-terässivulevyjen kiinnittäminen
Työnnä rst-terässivulevyt sivuseinien runkoon. Varmista, että levyt asettuvat oikein, ja kiinnitä ne kahdeksalla toimitukseen kuuluvalla
(4,8 x 16) poraruuvilla. Ruuvit kiinnitetään rst-terässivulevyjen ala- ja yläreunaan ruuvinvääntimen avulla. Nosta kulmajääkaappi
pystyyn ja jatka asennusta. Palaa takaisin kohtaan 8.1 “Takaseinä ja jäähdytysyksikkö”. Sen jälkeen asennus jatkuu tältä sivulta.
Rst-teräsovipaneeli (ks. kuva 4)
1. Kylmäoven ulkoreuna. Avaa ylä- ja alasaranan ruuvit (ks. kohta 2 kuvassa 4). Asenna sen jälkeen saranat oveen.
Huomaa, että vasemmat ja oikeat saranat poikkeavat toisistaan!
2. Kuvio 4. Aseta ovipaneeli tasaiselle alustalle – estä naarmuuntuminen peittämällä alusta pahvilla. Varmista, ettei kahvapu-
oli ole samalla puolella kuin saranat. Kohdista jääkaapin ovi ovipaneelin keskelle ja kiinnitä se kuudella toimituksen kuuluvalla
ruuvilla jääkaapin oven ala- ja yläreunassa oleviin esiporattuihin reikiin. Varmista paneelin kiinnitys asentamalla muovitulpat
saranoiden keskellä olevaan pitkiin reikiin.
3. Kahva. Kiinnitä rst-teräskahva kolmella toimitukseen kuuluvalla ruuvilla ovipaneelin esiporattuihin reikiin.
1. Kahvan kiinnitysruuvit
2. Sarana
3. Jääkaapin ovi
4. Muovitulppa
5. Kuusi ruuvia rst-teräsovipaneelin kiinnittämiseen
6. Kahva
7. Rst-teräsovipaneeli
Kuva 4
