Norcool G3 - Montage des Panneaux Finition Inox Pour Réfrigérateur Dangle Autoportant

80
8. Montage
1
2
2
3
5
6
7
7
4
1
2
3
3

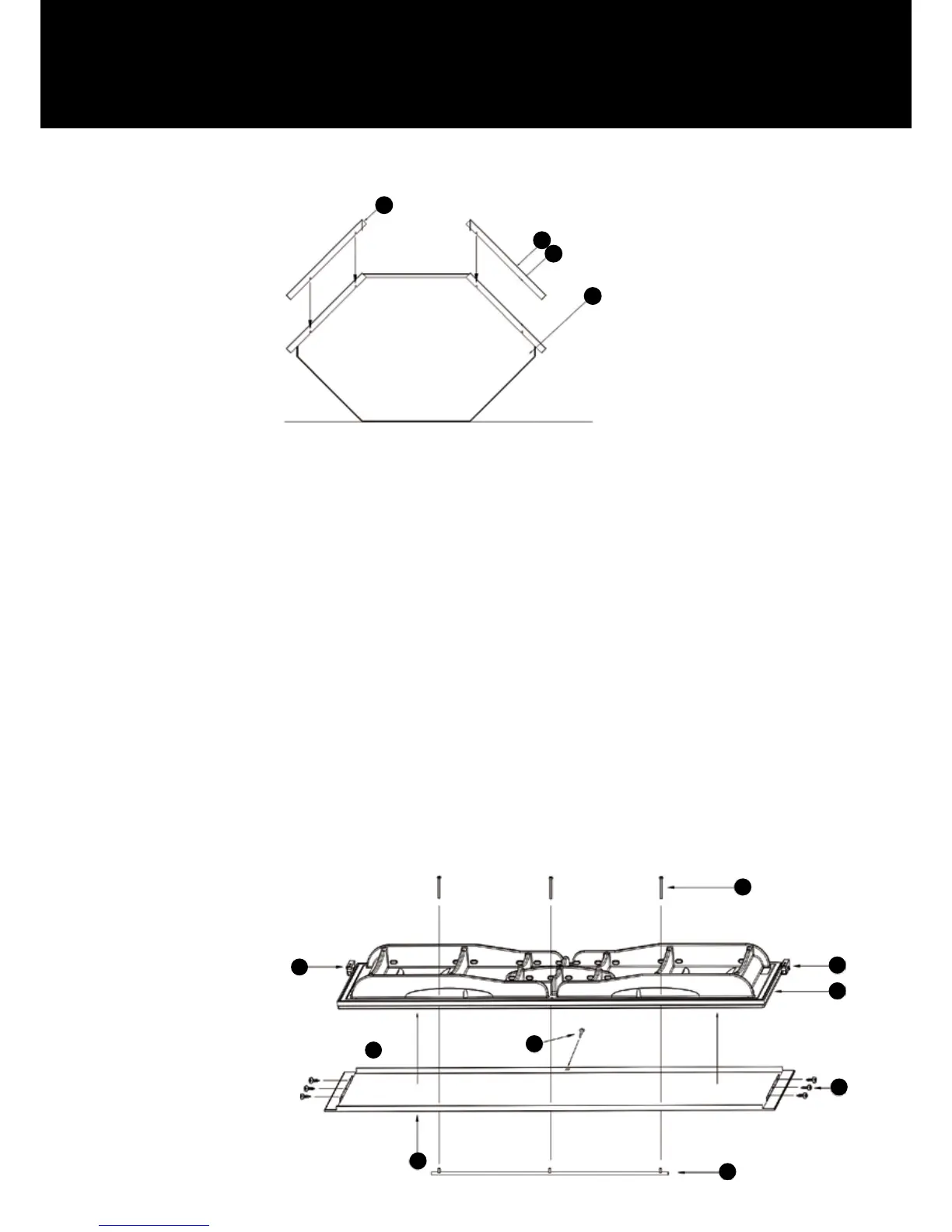

8.2. Montage des panneaux nition inox pour réfrigérateur d’angle autoportant (voir gure 3)
Fig 3
1. Panneau sol / plafond
2. Rail
3. Panneaux latéraux nition inox
Panneaux latéraux nition inox
1. Préparations: Posez le réfrigérateur d’angle au sol dans le sens de la longueur avec l’ouverture vers le haut pour pouvoir
monter les panneaux nition inox sur les parois latérales. Mettez au préalable un carton sur le sol pour éviter les rayures.
Faites attention que le cordon d’alimentation du panneau de plafond ne soit pas coincé; placez un petit morceau de carton entre le
panneau de plafond et le sol.
NB! La pellicule de plastique protectrice sur les surfaces en inox ne doit pas être enlevée!
2. Fixer les panneaux latéraux nition inox
Faites glisser les panneaux inox sur les parois latérales du réfrigérateur. Contrôlez qu’ils sont placés correctement et xez-les avec
les 8 vis autoperceuses fournies (4,8 x 16). Celles-ci se vissent au sol et au plafond dans les rails des panneaux inox à l’aide d’une
visseuse électrique. Relevez le réfrigérateur pour continuer le montage. Reportez-vous au chapitre 8.1 ”Paroi arrière avec unité de
réfrigération”. Ensuite, reprenez le montage ici.
Panneau de porte nition inox (voir gure 4)
1. Charnières. Dévissez les vis des charnières inférieures et supérieures (g. 4 point 2). Ensuite, montez les charnières sur la
porte. Notez que les charnières gauche et droite sont différentes!
2. Fixez le panneau de la porte. Posez le panneau de la porte sur une surface plane, de préférence protégée par un
carton pour éviter les éventuelles rayures. Faites bien attention à ce que les charnières ne soient pas du même côté que celui de
la poignée. Posez ensuite la porte du réfrigérateur sur le panneau et xez à l’aide des 6 vis fournies dans les trous préparés à
cet effet sur le bord inférieur et supérieur de la porte du réfrigérateur. Clipsez le cache en plastique dans le trou oblong du milieu
du côté des charnières an de mieux xer le panneau.
3. Poignées. Fixez la poignée en inox en vissant les 3 vis fournies dans les trous préparés dans le panneau.
1. Vis pour xer la poignée
2. Charnière
3. Porte du réfrigérateur
4. Cache en plastique
5. 6 vis pour xer le panneau inox de la porte
6. Poignée
7. Panneau inox
Fig 4
