8. Установка
1
2
2
3
5
6
7
7
4
1
2
3
3
8.2. Установка элементов из нержавеющей стали для корпуса отдельно стоящего углового
холодильника (см. рис. 3)

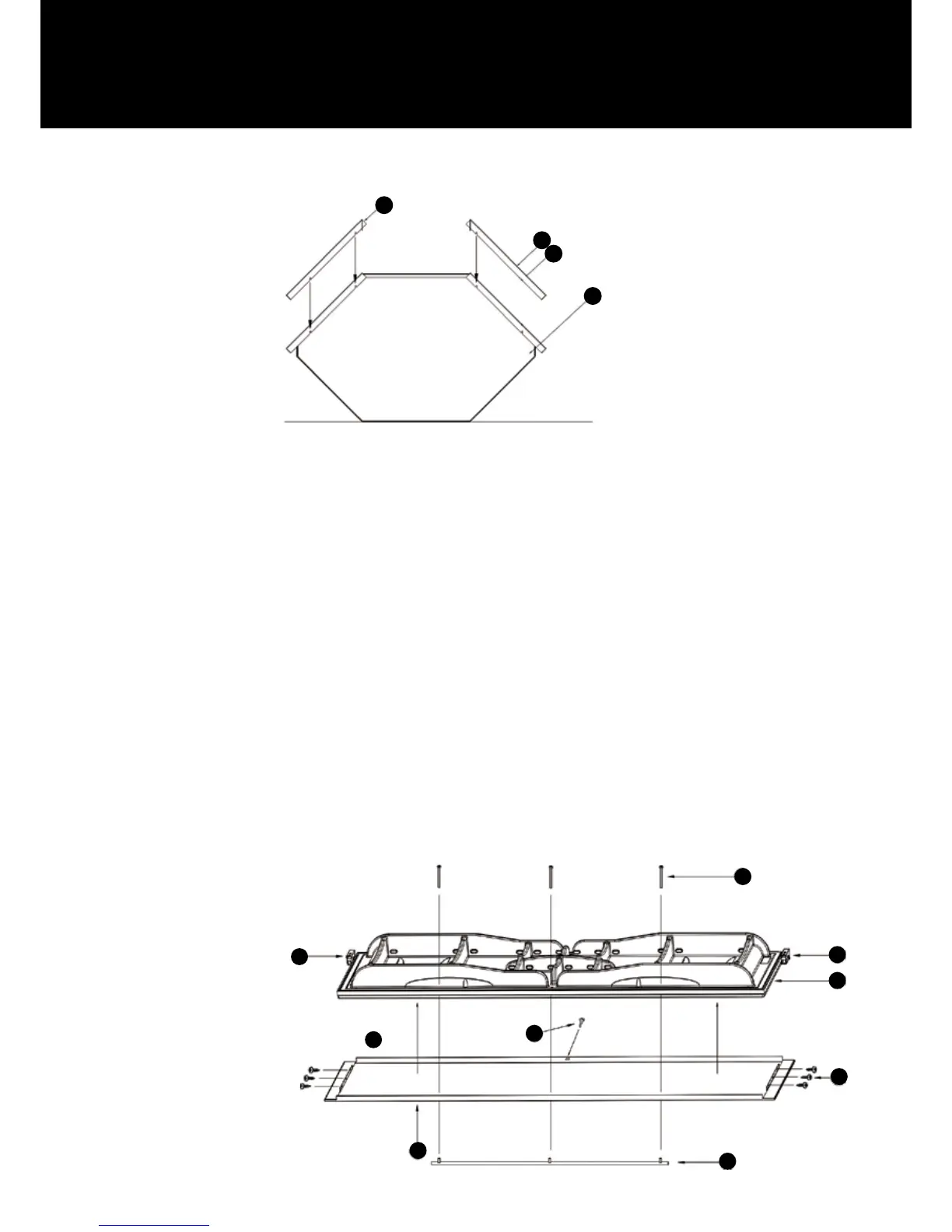

Рис. 3
1. Напольный/верхний элемент
2. Пазы
3. Боковые накладки из нержавеющей стали
Боковые накладки из нержавеющей стали
1. Подготовка: Во избежание возникновения царапин положите на пол кусок картона или аналогичный материал.
Убедитесь в том, что электрический шнур, выходящий из верхней части углового холодильника свободен, положите кусок
картона между верхней частью углового холодильника и полом
ПРИМЕЧАНИЕ. Не снимайте пленку Isopor с боковых накладок!
2. Закрепление боковых накладок из нержавеющей стали
Точно выставьте боковые накладки из нержавеющей стали на боковых стенках. Убедитесь в том, что элементы
расположены правильно и закрепите их с помощью 8 самонарезающих винтов (4,8 х 16) из комплекта поставки.
Используя электрошуруповерт, вверните их в напольный и верхний элементы через пазы на боковых накладках из
нержавеющей стали. Поднимите угловой холодильник для продолжения установки. Вернитесь к пункту 8.1 “Задняя стенка
с холодильным агрегатом...”. После чего продолжите согласно описанию на остальной части этой страницы.
Дверная панель из нержавеющей стали (см. рис. 4)
1. Петли. Выверните винты для верхней и нижней петель (поз. 2 на рис. 4). Затем закрепите петли на двери.
Не забывайте про разницу между правой и левой петлей!
2. Закрепление дверной панели. Во избежание возникновения царапин положите дверную панель на ровную
поверхность, предпочтительнее на картон. Убедитесь в том, что ручка не находится на той же стороне, где петли.
Расположите дверь холодильника посередине панели и закрепите на месте с помощью 6 винтов из комплекта поставки,
которые следует ввернуть в предварительно просверленные отверстия на верхней и нижней сторонах двери. Вставьте
пластиковую заглушку в овальное отверстие посередине на стороне петли, чтобы дополнительно закрепить панель.
3. Ручка. Закрепите ручку из нержавеющей стали с помощью 3 винтов из комплекта поставки, которые следует ввернуть в
предварительно просверленные отверстия в дверной панели.
1. Винты для крепления ручки
2. Петля
3. Дверь холодильника
4. Пластиковая заглушка
5. 6 винтов для крепления дверной панели из
нержавеющей стали
6. Ручка
7. Дверная панель из нержавеющей стали
Рис. 4
