6
ASSEMBLAGE
L
ʼassemblage requiert deux personnes. Placez le tapis de course sur une aire dégagée et enlevez les embal-
lages ; ne jetez pas les emballages avant dʼavoir terminé lʼassemblage du tapis de course. Remarque : la
face cachée de la courroie mobile du tapis de course est enduite dʼun lubrifiant très efficace. Une petite quantité
de lubrifiant peut se trouver sur le dessus de la courroie mobile ou sur le carton dʼemballage à la suite des mou-
v
ements du transport. Ceci nʼaffecte pas la performance du tapis de course. Sʼil y a du lubrifiant sur la courroie
mobile, nettoyez-le avec un chiffon doux et un détergent non-abrasif.

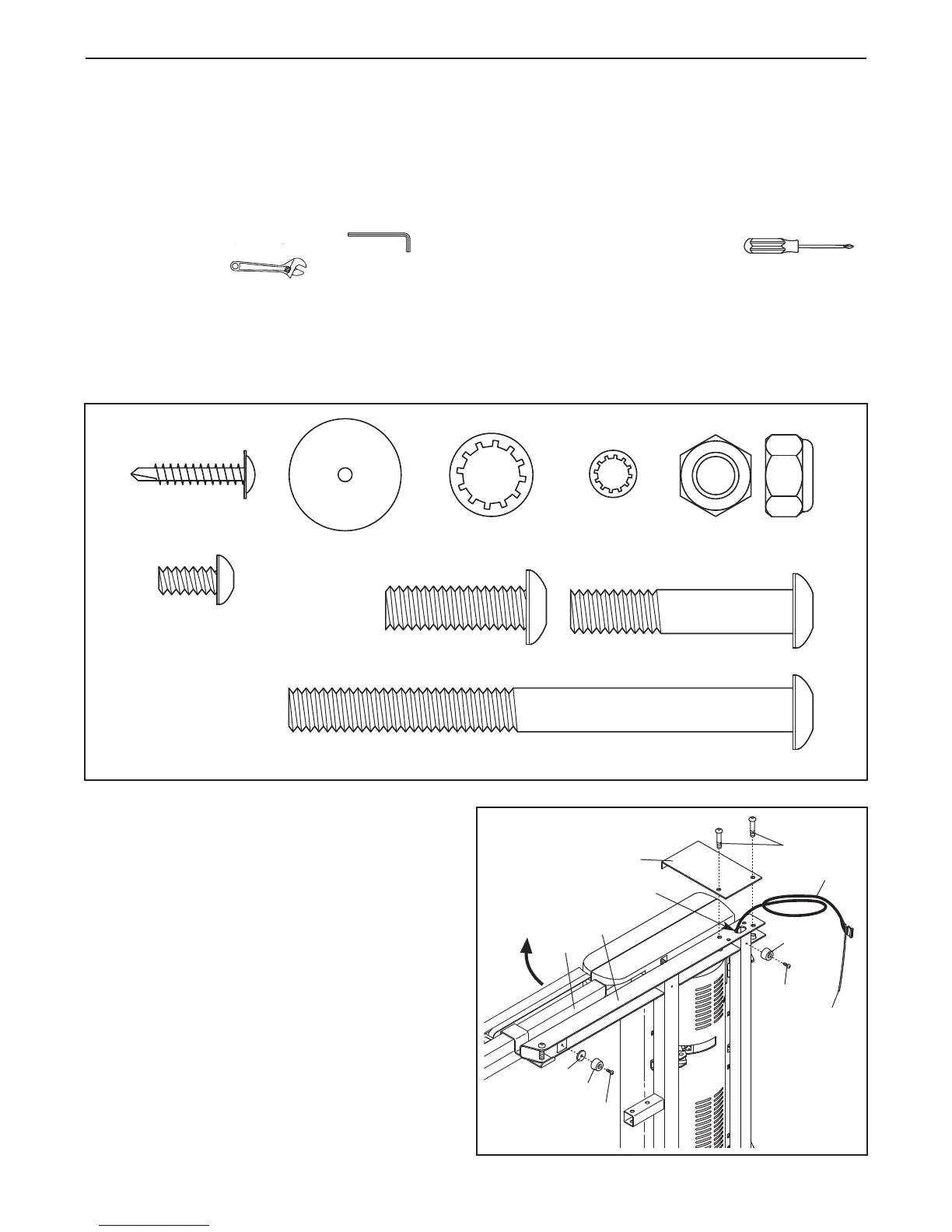

Lʼassemblage requiert les clés hexagonales incluses et votre propre tournevis cruciforme ,
et une clé à molette .
Identifiez les petites pièces utilisées lors de lʼassemblage. Le nombre entre parenthèses sous chaque schéma fait ré-
férence au numéro clé de la pièce dans la LISTE DES PIÈCES à la fin de ce manuel. Le nombre après la parenthèse
est la quantité requise pour lʼassemblage. Remarque : si vous ne trouvez pas une pièce dans le sac des pièces, véri-
fiez que la pièce nʼest pas déjà attachée. Pour éviter dʼendommager les pièces en plastique, nʼutilisez pas
dʼoutils électriques pour lʼassemblage. Des pièces supplémentaires peuvent avoir été incluses.
1. Assurez-vous que le cordon dʼalimentation
est débranché. Avec lʼaide dʼune deuxième
personne, posez doucement le tapis de course
sur son côté gauche. Pliez partiellement le
Cadre (56) de manière à ce que le tapis de
course soit plus stable ; ne pliez pas encore
complètement le Cadre.
Retirez et jetez les deux boulons (A) indiqués
ainsi que le support de transport (B). Coupez les
attaches qui maintiennent le Fil du Montant (38)
sur la Base (83). Localisez lʼattache dans le trou
indiqué sur la Base puis, utilisez lʼattache pour
tirer le Fil du Montant hors du trou.
Attachez un Coussin de la Base (81) sur la Base
(83), à lʼendroit indiqué, à lʼaide dʼune Bague
dʼEspacement du Coussin de la Base (13) et
dʼune Vis Autoperçante de 1" (2). Ensuite, atta-
chez un autre Coussin de la Base (81) avec une
Vis Autoperçante de 1" (2) uniquement.
83
2
56
B
A
81
Écrou de 3/8" (8)–4
Vis Autoperçante de 1"
(2)–4
Bague d’Espacement
du Coussin de la Base
(13)–2
Rondelle Étoilée
de 3/8" (9)–7
Rondelle Étoilée
de 1/4" (10)–6
Boulon de 3/8" x 4 1/2" (6)–4
Boulon de 3/8" x 2" (4)–4
Boulon de 1/4" x 1/2"
(7)–6
Boulon de 3/8" x 1 1/4" (5)–3
1
81
2
38
Attache
Trou
13
