11
Si vous achetez le moniteur cardiaque du torse en option (référez-vous à la page 25), suivez les étapes ci-
dessous pour pouvoir installer le récepteur inclus avec le détecteur de pouls de poitrine.
1

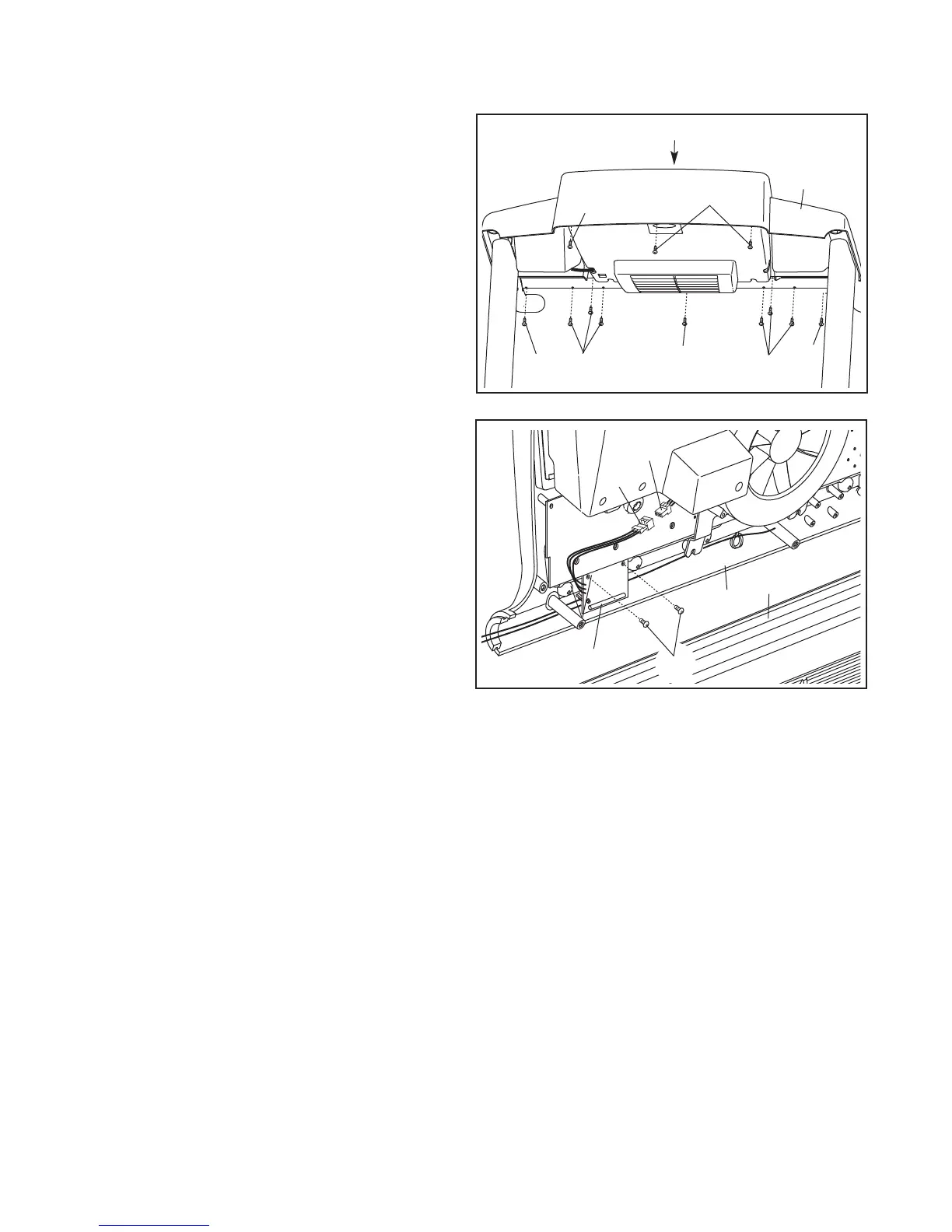

. Assurez-vous que le cordon dʼalimentation
est débranché. Retirez les Vis (7) indiquées de
la Base de la Console (98).
2. Pendant quʼune autre personne tient lʼassem-
blage de la console, raccordez le fil du récep-
teur (A) au fil indiqué provenant de la Console.
Ensuite, tenez le récepteur de manière que
le petit cylindre soit orienté comme il est
illustré et de façon à lʼopposer à la Console.
Fixez le récepteur à la Console à lʼendroit indi-
qué à lʼaide des deux Petites Vis (B) incluses.
3. Assurez-vous quʼaucun fil nʼest pincé.
Reportez-vous au schéma 1. Réinstallez la
Console (105) en la fixant à la Base de la
Console (98) à lʼaide des Vis (7). Jetez les
autres fils inclus avec le récepteur.
7
98
7
Assemblage de la Console
1
7
7
7
7
7
Fil
98
Cylindre
105
A
2
B
