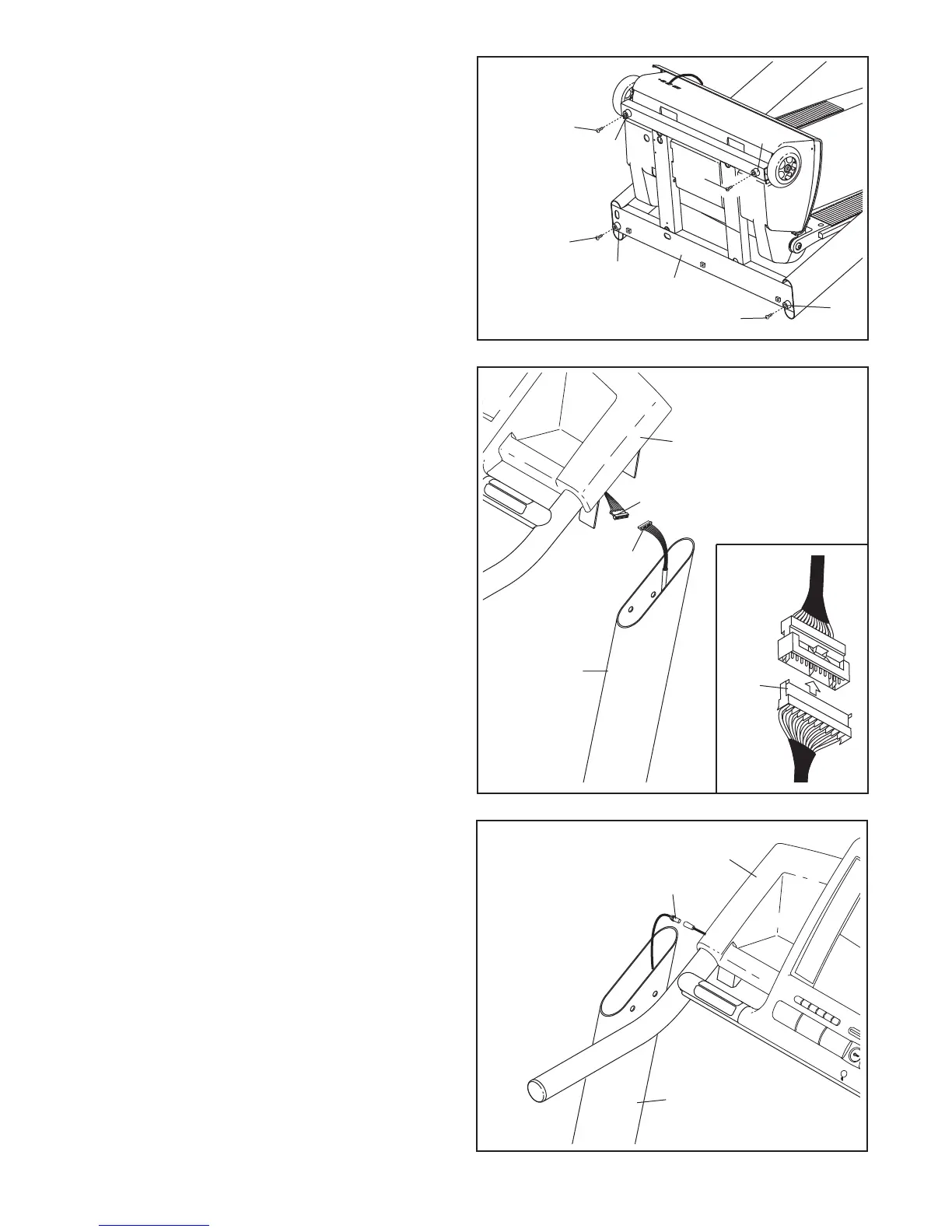

3. Avec lʼaide dʼune deuxième personne, soulevez
douce ment le Montant (20) à la position verticale.
Retirez le ruban attachant le Groupement de Fils
du Montant (73) sur le Montant droit. Deman-dez
ensuite à une deuxième personne de tenir lʼas-
semblage de la console prés du Montant droit.
Raccordez le Groupement de Fils du Montant
(73) aux fils de la console provenant de lʼassem-
blage de la console. Reportez-vous à lʼillustra-
tion en encadré. Les connecteurs doivent glis-
ser lʼun dans lʼautre et sʼenclencher en place.
Si ce nʼest pas le cas, faites tourner lʼun des
connecteurs et essayez de nouveau. SI LES
CONNECTEURS NE SONT PAS RACCORDES
CORRECTEMENT, LA CONSOLE PEUT SUBIR
DES DOMMAGES LORS DE LA MISE EN
MARCHE. Ensuite, insérez les connecteurs à lʼin-
térieur du Montant (20) droit.
3
20
81
82
81
81
81
Fil de la Console
8
2
82
2
82
2. Attachez les quatre Coussinets de la Base (81)
sur la base des Montants (20) à lʼaide de quatre
Vis Autoperçantes de 1" (82) aux endroits indi-
qués.
73
20
73
8
4. Reliez le Câble TV (108) du Montant (20)
gauche au câble issu de lʼassemblage de la
console.
4
108
20
Assemblage de la Console
Assemblage
de la Console
