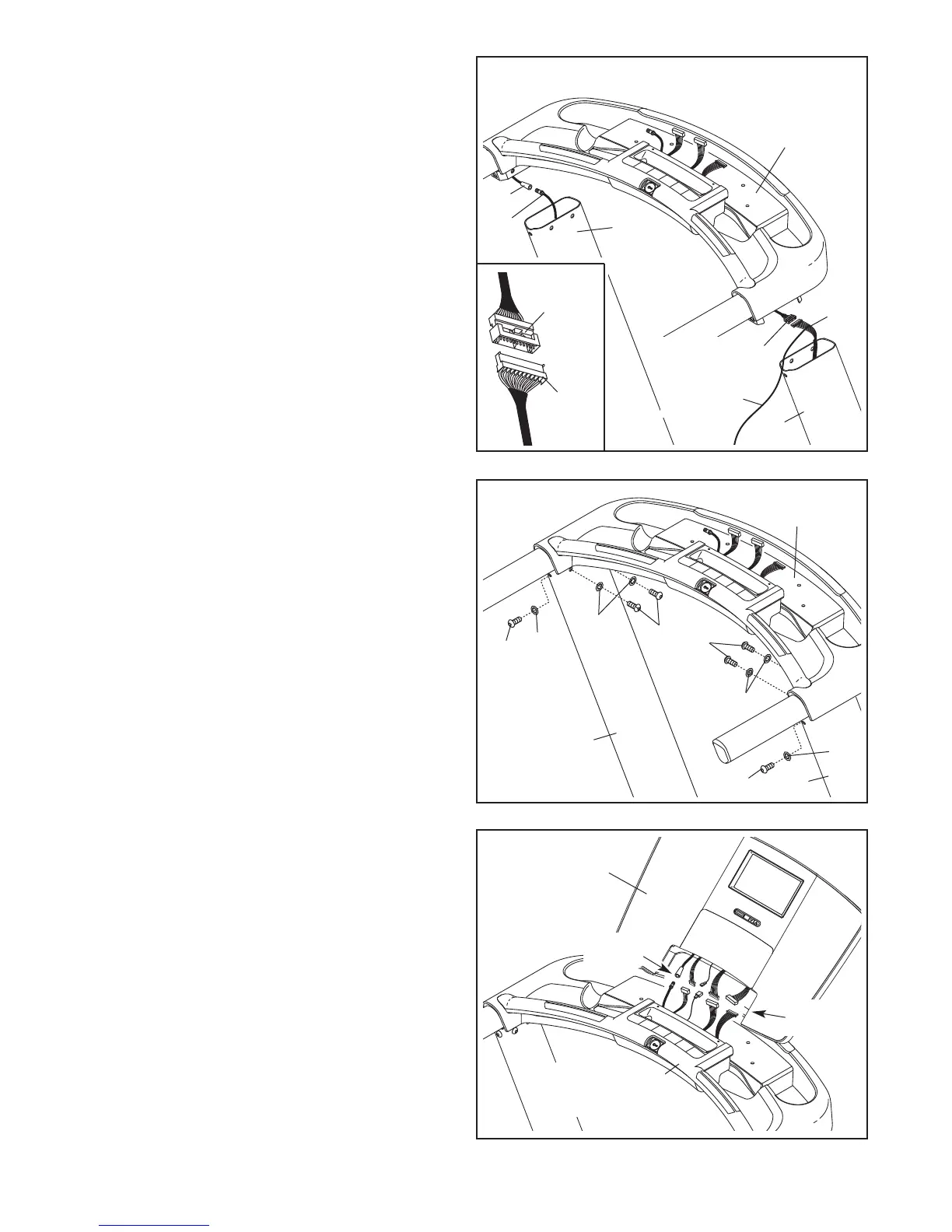

8. Met de hulp van een tweede persoon, houd het
onderstel van de handleuning bij de Rechter
Staander (78) en de Linker Staander (74). Verbind
de Draad van de Staander (38) met de draad van
het bedieningspaneel. zie de afbeelding.
De con-
nectors moeten gemakkelijk naast elkaar
schuiven en op hun plaats klikken.
Als dit niet
gebeurt, draai dan een van de aansluitingen en
probeer het opnieuw. ALS DE CONNECTORS
NIET GOED ZIJN AANGESLOTEN, KAN HET
BEDIENINGSPANEEL BESCHADIGD RAKEN
WANNEER DE STROOM WORDT INGESCHA-
KELD.
Verbind de AV-kabel van de Staander (116) van
de Linker Staander (74) met de 30" AV-Kabel
(118).
Maak de draadverbinding vast aan Draad van de
Staander (38).
9. Plaats het onderstel van de handleuning op de
Staanders (74, 78). Zorg ervoor dat de draden
niet bekneld raken.
Maak het onderstel van de handleuning aan de
Staanders (74, 78) vast met zes 5/16" x 1 1/4"
Bouten (7) en zes 5/16" Sterringen (10) zoals
aangegeven.
Zie montage stap 5 en 7. Draai de 3/8" x 4 1/4"
Bout (6).
10. Met de hulp van een tweede persoon, houd het
onderstel van het bedieningspaneel bij het on-
derstel van de handleuning. Verbind de vijf dra-
den van het onderstel van het bedieningspaneel
met de vijf draden van het onderstel van de
handleuning. Raadpleeg de inzet-tekening van
stap 8.
De connectors moeten gemakkelijk
naast elkaar schuiven en op hun plaats klik-
ken.
Als dit niet gebeurt, draai dan een van de
aansluitingen en probeer het opnieuw. ALS DE
CONNECTORS NIET GOED ZIJN AANGE-
SLOTEN, KAN HET BEDIENINGSPANEEL
BESCHADIGD RAKEN WANNEER DE
STROOM WORDT INGESCHAKELD.
78
74
118
116
Draadband
8
7
10
74
Onderstel van de
Handleuning
9
Draad van het
Bedieningspaneel
10
38
Draad
van het
Bedieni
ngspa-
neel
Onderstel
van de
Handleuning
38
78
7
7
7
10
10
10
Draden
Draad van het
Bedieningspaneel
Draden
Onderstel van
de Handleuning
