12. Neem het Sluitknop (53). Verwijder de opbind-
draad aan het einde van de buis. Zorg ervoor
dat de houder over het aangegeven gat is ge-
schoven en de Veerslotknop (54) in het gat
vastzit.
Trek aan de houder om te controleren
of hij goed vastzit.
54
Beschermhuls
Gat
Buis
53

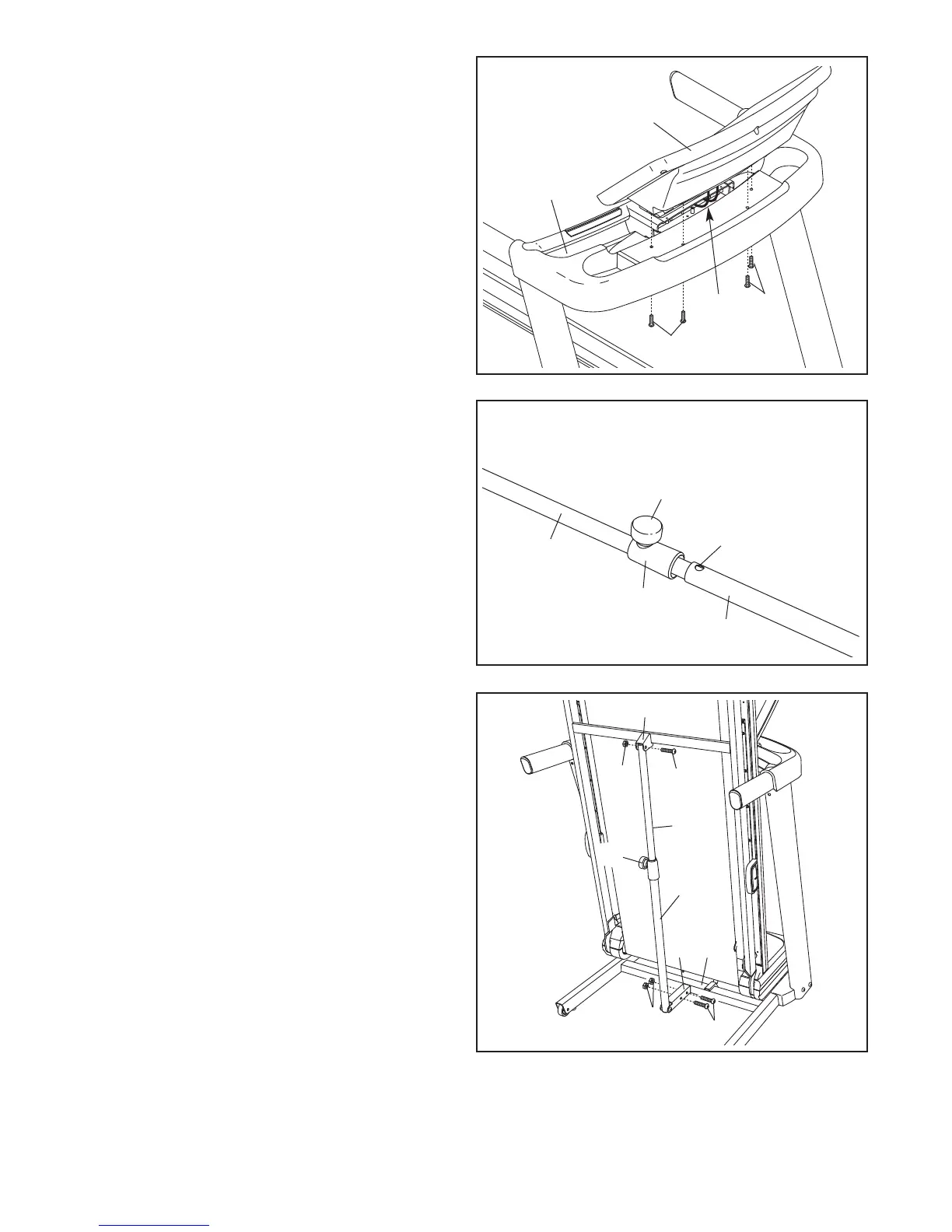

11. Steek de draden van het onderstel van het be-
dieningspaneel in het onderstel van de handleu-
ning.
Maak het onderstel van het bedieningspaneel
aan het onderstel van de handleuning vast met
vier 1/4" x 3/4" Bouten (5).
Zorg ervoor dat de
draden niet beklemd raken.
Bedieningspaneel
5
5
Draden
Onderstel van
de
Handleuning
11
12
13. Til het Onderstel (56) tot de aangegeven hoogte
op. Laat een tweede persoon het Onderstel
vasthouden totdat deze stap voltooid is.
Oriënteer het Sluitknop (53) zodat het lange
staafje en de Veerslotknop (54) in de aangegeven
positie staan. Maak de Vergrendelingsbeugel (14)
en het Sluitknop (53) aan de Basis (83) vast met
twee 3/8" x 2" Bouten (4) en twee 3/8" Moeren
(8).
Maak het bovenste uiteinde van het Sluitknop (53)
aan de beugel op het Onderstel (56) vast met een
3/8" x 2" Bout (4) en een 3/8" Moer (8).
Opmerking: Waarschijnlijk moet u het Onderstel
naar voren en naar achteren bewegen om het
Sluitknop op dezelfde hoogte als de beugel te
brengen.
Laat het Onderstel (56) (raadpleeg HOE DE
LOOPBAND TE VERPLAATSEN op pagina 28).
53
8
8
Groot
Barrel
83
4
56
14
13
4
14. Zorg ervoor dat alle onderdelen vast zijn gedraaid voordat u de loopband gebruikt. Verwijder, indien aanwe-
zig, de dunne plastic velletjes over de stickers op de loopband. Leg een matje onder de loopband om uw vloerbe-
dekking te beschermen. Opmerking: Het kan zijn dat er extra onderdelen zijn. Bewaar de meegeleverde inbussleu-
tels op een veilige plaats. De inbusssleutel is voor het bijstellen van de band (zie pagina 30-31).
54
11
