7

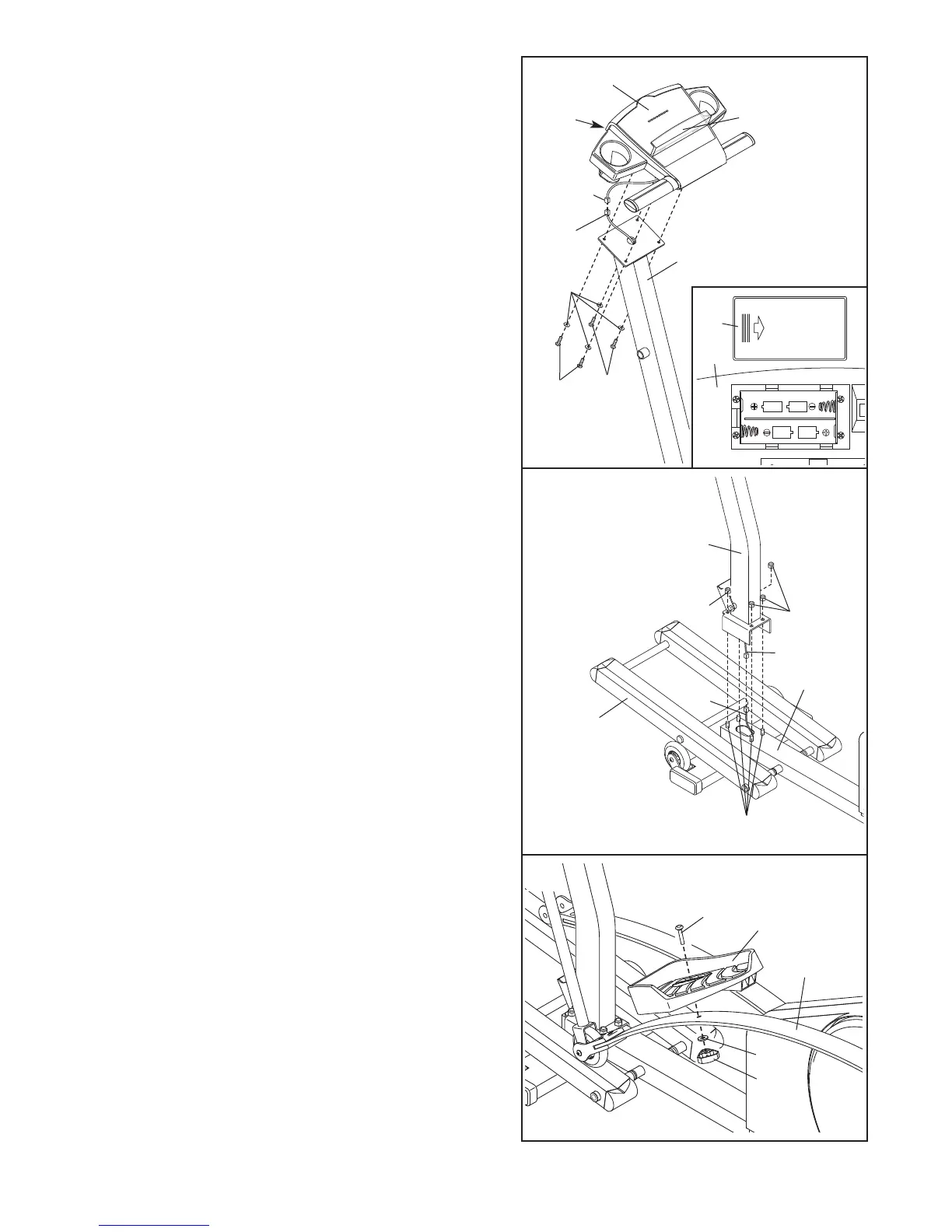

7. Identifizieren Sie das linke Pedal (41). Befestigen Sie
das linke Pedal mit einem M10 x 33mm Einsteckbol-
zen (61), eine M10 Unterlegscheibe (63) und einem
Einstellknopf (77) am linken Federarm (3), wie gezeigt.
Anmerkung: Das linke Pedal kann in jeder der fünf
Positionen befestigt werden (siehe DIE PEDALE EIN
-
STELLEN auf Seite 1
1).
Befestigen Sie auf die gleiche W
eise das rechte Pedal
(nicht gezeigt).
Achten Sie darauf, dass sich beide
Pedale in der gleichen Position befinden.
7
61
41
77
63
3
6. Entfernen Sie die vier M10 Nylon-Verschlussmuttern
(26) von den geschweißten Bolzen vorne am Rahmen
(1).
Während eine zweite Person den Pfosten (2) nahe an
den Rahmen (1) hält, verbinden Sie den Verlänge-
rungsdrahthalter (51) mit dem Drahthalter (85).
Richten Sie die vier Löcher in der Klammer unten am
Pfosten (2) nach den geschweißten Bolzen am Rahmen
(1) aus. Lassen Sie den Pfosten herunter und führen
Sie den schlaff bleibenden Verlängerungsdrahthalter
(51) und Drahthalter (85) in den Pfosten ein, bis die
geschweißten Bolzen in die Klammer eingeführt sind.
Achten Sie darauf, dass die Drahthalter nicht einge-
klemmt sind.
Heben Sie den Neigungsrahmen (5) vorne hoch. Ziehen
Sie die vier M10 Nylon-Verschlussmuttern (26) auf den
geschweißten Bolzen auf dem Rahmen (1) fest.
6
2
5
1
26
51
85
26
Geschweißte Bolzen
2
Draht-
halter
51
35
35
93
5
84
84
87
87
Buchhalter
5. Der Computer (87) braucht vier 1,5 V (“D”) beigelegten
Batterien. Alkali-Batterien werden empfohlen. Um die
Batterien einzulegen, drehen Sie die Computerober-
fläche nach unten und entfernen Sie den Batterien-
deckel (84), wie in der Nebenzeichnung gezeigt.
Legen Sie vier Batterien in den Computer ein.
Achten
Sie darauf, dass sich die negativen Enden der
Batterien (mit einem “–” markiert) mit den Federn
im Computer ausgerichtet sind. Schließen Sie wie-
der die Batteriendeckung.
Verbinden Sie den Computerdrahthalter mit dem
Verlängerungsdrahthalter (51).
Befestigen Sie den Computer (87) mit den vier
Computer-Schrauben (35) und den vier Computer-
Unterlegscheiben (93), die mit dem Computer verpackt
sind, am Pfosten (2).
Achten Sie darauf, dass Sie
die Drahthalter nicht einklemmen.
Schnappen Sie den Buchhalter auf dem Computer
(87) an der gezeigten Stelle ein.
Achten Sie darauf,
dass die Drahthal-
ter (51, 85) während
dieser Stufe nicht
eingeklemmt oder
beschädigt werden.
Achten Sie darauf,
dass die Drahthalter
während dieser
Stufe nicht einge-
klemmt oder
beschädigt werden.
