NordicTrack Cxt 950 Elliptical Manual Del Usuario

6
3
5
Ranura en Forma de V
29
Grasa
33
33
30
30
58
58
1
Tubos
Tubos

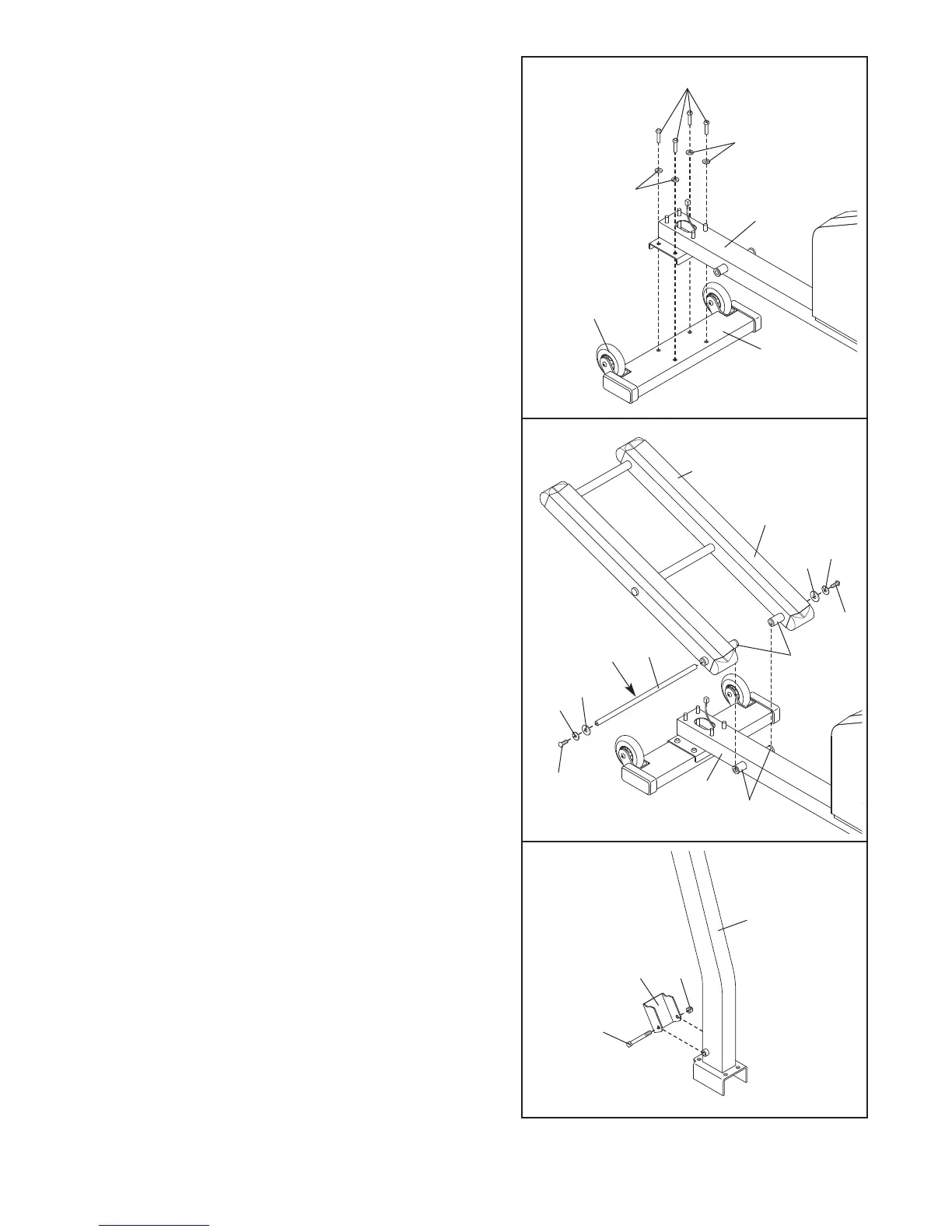

3. Deslice una Arandela Dividida de M8 (58) y una
Arandela de M8 (33) a un Tornillo
Botón de M8 x
19mm (30). Apriete un Tornillo Botón en uno de los
extremos del Eje de Inclinación (29). A continuación,
aplique una cantidad pequeña de la grasa que se
incluye al Eje de Inclinación.
Alinee los tubos indicados sobre el Marco de Inclina-
ción (5) con los tubos en el Marco (1).
Asegúrese de
que el Marco de Inclinación esté volteado de tal
manera que las ranuras en forma de V estén arriba.
Inserte el Eje de Inclinación (29) a través del Marco de
Inclinación y el Marco. Nota: Puede ser de ayuda gol-
pear ligeramente el Eje de Inclinación con un martillo
de hule para insertarlo.
Deslice una Arandela Dividida de M8 (58) y una
Arandela de M8 (33) al otro Tornillo Botón de M8 x
19mm (30).
Apriete el
T
ornillo
Botón en el extremo
abierto del Eje de Inclinación (29).
4. Conecte el Sujetador de Inclinación (24) al extremo
inferior del Montante V
ertical (2) con el Perno de M10
x 85mm (25) y una Contratuerca de Nylon de M10
(26).
No sobre apriete la Contratuerca de Nylon; el
Sujetador de Inclinación debe poder pivotar fácil-
mente.
4
24
25
26
2
2. Conecte el Estabilizador Delantero (90) al Marco (1)
con los cuatro Tornillos Botónes de M10 x 43mm (97)
y cuatro
Arandelas Divididas de M10 (22). Asegúrese
que el Estabilizador Delantero esté volteado de tal
manera que las Ruedas del Estabilizador (45) no
estén tocando el suelo.
97
90
45
22
22
1
2
