7

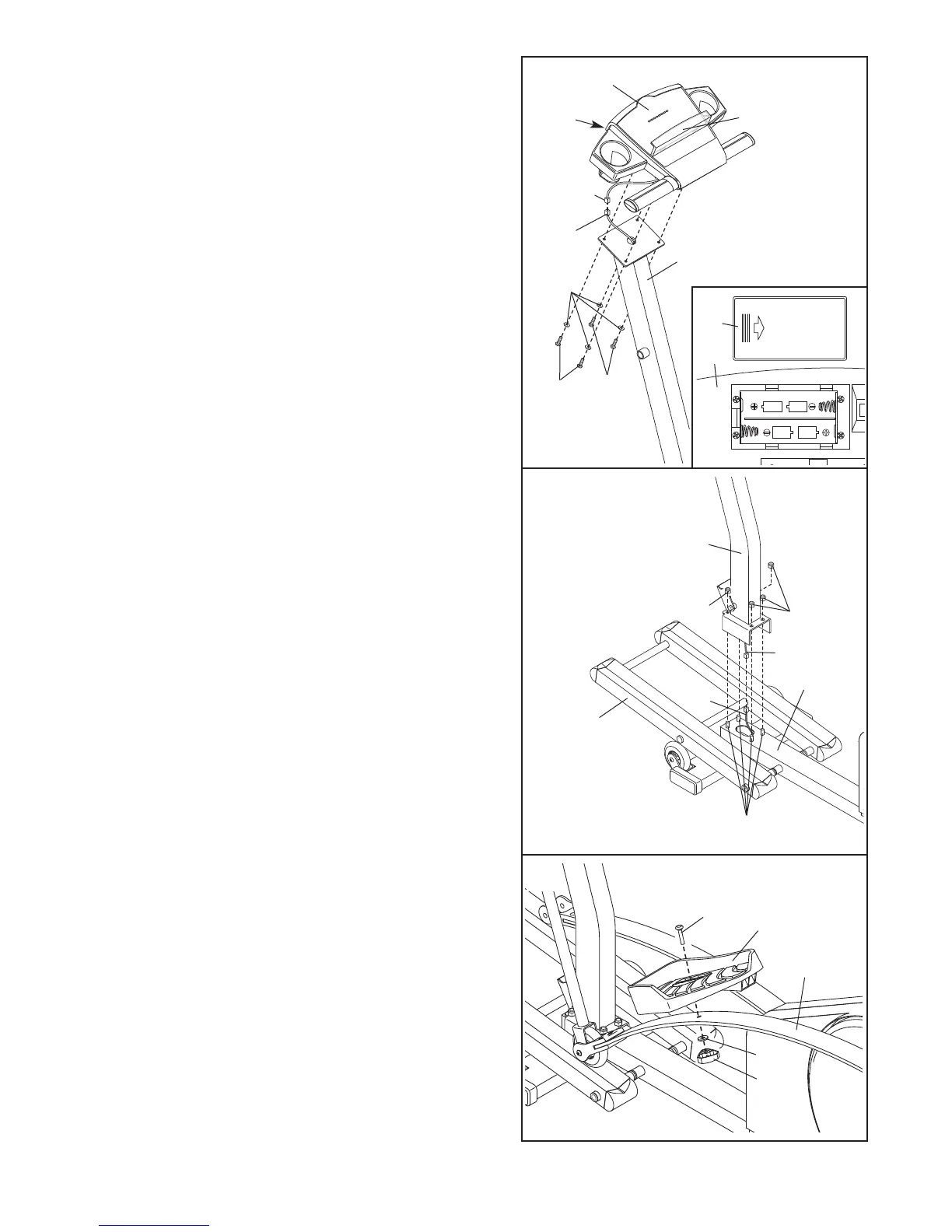

7. Identifique el Pedal Izquierdo (41). Conecte el Pedal
Izquierdo a la Barra Resorte Izquierdo (3) con un
Perno de Porte de M10 x 33mm (61), una
Arandela de
M10 (63), y una Perilla
Ajustable (77) como se mues
-
tra. Nota: El Pedal Izquierdo se puede conectar en
cualquiera de las cinco posiciones (vea COMO
AJUS-
T
AR LOS PEDALES en la página 1
1).
Conecte el Pedal Derecho (que no se muestra) de la
misma manera.
Asegúrese que ambos Pedales estén
en la misma posición.
7
61
41
77
63
3
6. Quite las cuatro Contratuercas de Nylon de M10 (26)
de los pernos soldados en el frente del Marco (1).
Mientras que otra persona sostenga el Montante
Vertical (2) cerca del Marco (1), conecte la Extensión
del Cableado Eléctrico (51) al Cableado Eléctrico (85).
Alinee los cuatro orificios en el sujetador en la parte
de abajo del Montante Vertical (2) con los pernos sol-
dados en el Marco (1). Baje el Montante Vertical,
metiendo lo flojo de la Extensión del Cableado
Eléctrico (51) y el Cableado Eléctrico (85) dentro
del Montante Vertical, hasta que los pernos soldados
estén insertados dentro del sujetador. No permita que
el Cableado Eléctrico se pellizque.
Levante el frente del Marco de Inclinación (5). Apriete
las cuatro Contratuercas de Nylon de M10 (26) a los
pernos soldados en el Marco (1).
6
2
5
1
26
51
85
26
Pernos Soldados
2
Orificios
de
Ajuste
51
35
35
93
5
84
84
87
87
Porta Libros
5. La Consola (87) requiere cuatro pilas 1,5 V (“D”)
(incluidas). Se recomiendan pilas alcalinas. Para insta-
lar las pilas, de vuelta a la Consola boca abajo y quite
la Cubierta de las Pilas (84), como se muestra en el
dibujo del recuadro. Inserte cuatro pilas dentro de la
Consola.
Asegúrese que los extremos negativos de
las pilas (marcadas “–”) estén mirando los resor-
tes en la Consola. Entonces, vuelva a conectar la
Cubierta de Pilas.
Conecte el cableado eléctrico de la consola a la
Extensión del Cableado Eléctrico (51).
Conecte la Consola (87) al Montante Vertical (2) con
los cuatro Tornillos de la Consola (35) y las cuatro
Arandelas de la Consola (93) empacadas con la
Consola.
Tenga cuidado y evite pellizcar los cablea-
dos eléctricos.
Meta el porta libros dentro de la Consola (87) hasta
que suene en el lugar que se muestra.
Asegúrese que
el Cableado
Eléctrico (51, 85)
no se pellizque y
se dañe durante
este paso.
Asegúrese que el
Cableado Eléctrico
no se pellizque y
se dañe durante
este paso.
