6
3
5
Scanalatura a « V »
29
Grasso
33
33
30
30
58
58
1
Tubi
Tubi

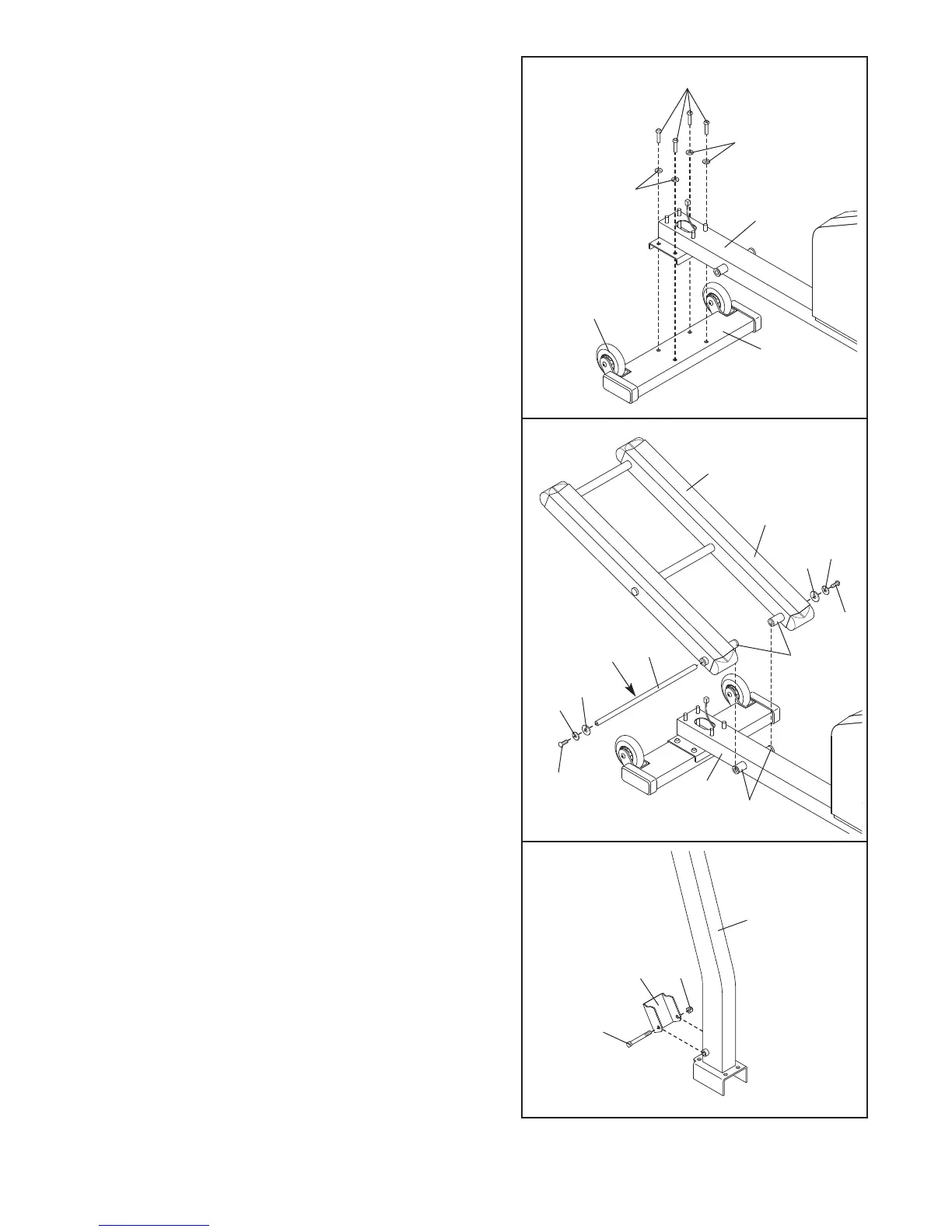

3. Far scivolare un Rondella Spaccata da M8 (58) e una
Rondella da M8 (33) su una Vite a Bottone da M8 x
19mm (30). Avvitare la Vite a Bottone in una estremità
dell'Asse Inclinazione (29). Poi, applicare una piccola
quantità dell'incluso grasso sull'Asse Inclinazione.
Allineare i tubi indicati sul Telaio Inclinazione (5) con i
tubi sul Telaio (1).
Assicurarsi che il Telaio
Inclinazione sia girato in modo tale che le scanala-
tura a « V » siano rivolte verso l'alto. Inserire l'Asse
Inclinazione (29) attraverso il Telaio Inclinazione e il
Telaio. Nota: Potrebbe risultare utile picchiettare l'Asse
Inclinazione con un maglio di gomma per inserirla.
Far scivolare una Rondella Spaccata da M8 (58) e una
Rondella da M8 (33) su un'altra Vite a Bottone da M8 x
19mm (30). Avvitare la Vite a Bottone nell'estremità
aperta dell'Asse Inclinazione (29).
4. Attaccare il Sostegno Inclinazione (24) all’estremità
inferiore del Montante (2) con il Bullone da M10 x
85mm (25) e un Controdado in Nylon da M10 (26).
Non avvitare troppo il Controdado in Nylon; il
Sostegno Inclinazione deve poter girare con faci-
lità.
4
24
25
26
2
2. Attaccare lo Stabilizzatore Anteriore (90) al Telaio (1)
con quattro Viti a Bottone da M10 x 43mm (97) e quat-
tro Rondelle Spaccate da M10 (22).
Assicurarsi che il
Stabilizzatore Anteriore sia girato in modo tale che
le Ruote Stabilizzatore (45)
non tocchino il pavi-
mento.
97
90
45
22
22
1
2
