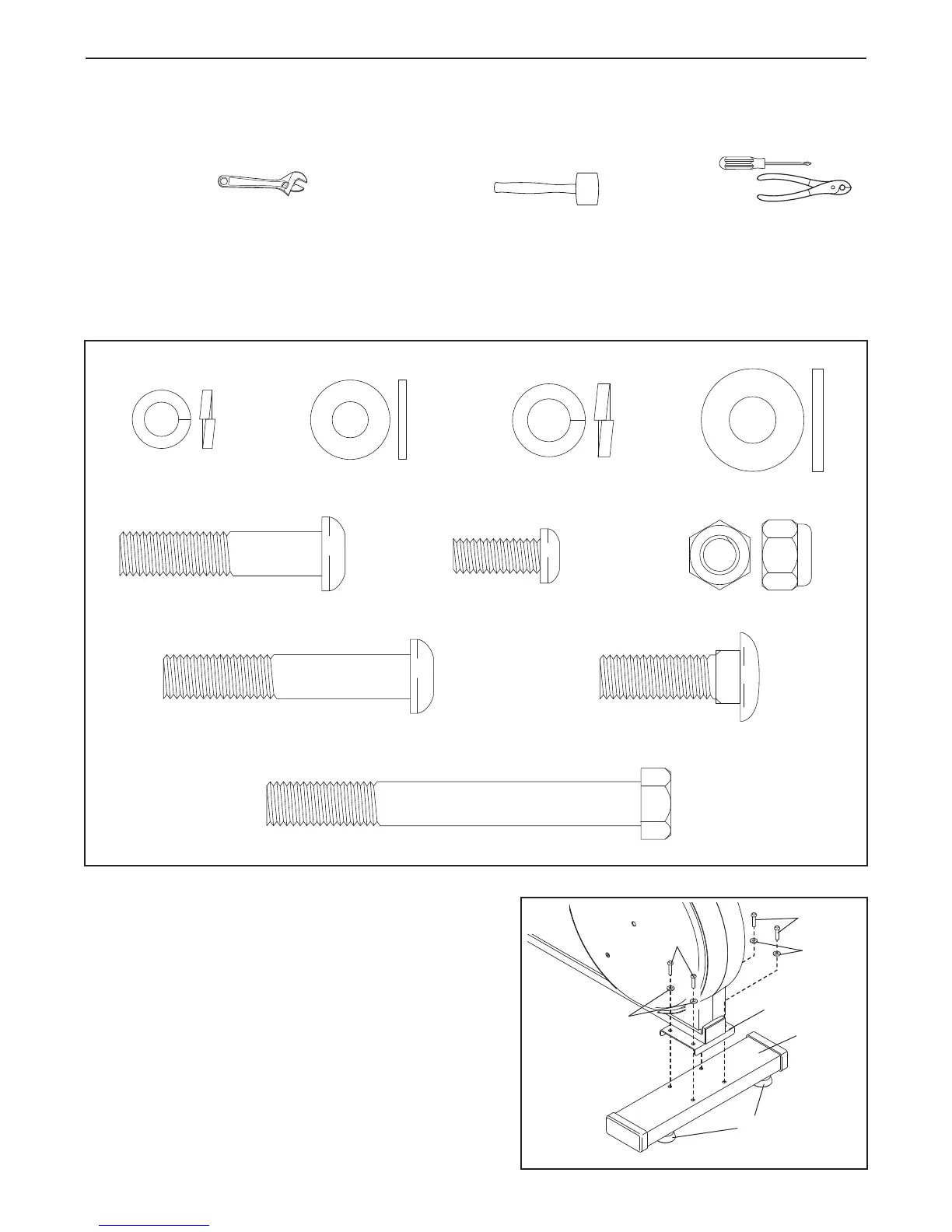

MONTAGGIO
Il montaggio richiede due persone. Mettere tutte le parti delle crosstrainer ellittico in una zona libera e rimuo-
vere il materiale d’imballaggio. Non gettare il materiale d’imballaggio fino a quando il montaggio sarà completa
-
to. Per aggiunta gl’inclusi chiave di allen, il montaggio richiede un cacciavite a stella , una
chiave regolabile , e un maglio in gomma , ed un paio di pinze .
Utilizzare i disegni delle parti sottostanti per identificare le parti piccole utilizzate nel montaggio. Il numero in
parentesi sotto ciascun disegno fa riferimento al numero chiave della parte, dalla LISTA DELLE PARTI a pagina
26. Il secondo numero fa riferimento alla quantità necessaria per il montaggio. Nota: Alcune parti piccole
potrebbero essere state pre-montate per la spedizione. Se una parte non fosse nel sacchetto delle parti,
controllare che non sia stata pre-montata.
5
1. Identificare lo Stabilizzatore Posteriore (94), il quale ha
i Piedini Livellatori (99) avvitati in esso. Girare lo
Stabilizzatore Posteriore in modo tale che i Piedini
Livellanti siano i più vicini alla parte posteriore del
Telaio (1) come mostrato. Avvitare lo Stabilizzatore
Posteriore al
T
elaio con quattro V
iti a Bottone da M10
x 56mm (60) e quattro Rondelle Spaccate da M10
(22).
22
1
60
60
22
94
99
1
Controdado in Nylon
da M10 (26)–5
Vite a Bottone da
M8 x 19mm (30)–2
Bullone da M10 x 85mm (25)–1
Rondella Spaccata
da M8 (58)–2
Rondella da M8 (33)–2
Rondella Spaccata
da M10 (22)–8
Rondella da M10 (63)–2
Vite a Bottone da M10 x
43mm (97)–4
Vite a Bottone da M10 x 56mm (60)–4
Bullone di Sostegno da
M10 x 33mm (61)–2
