11
11

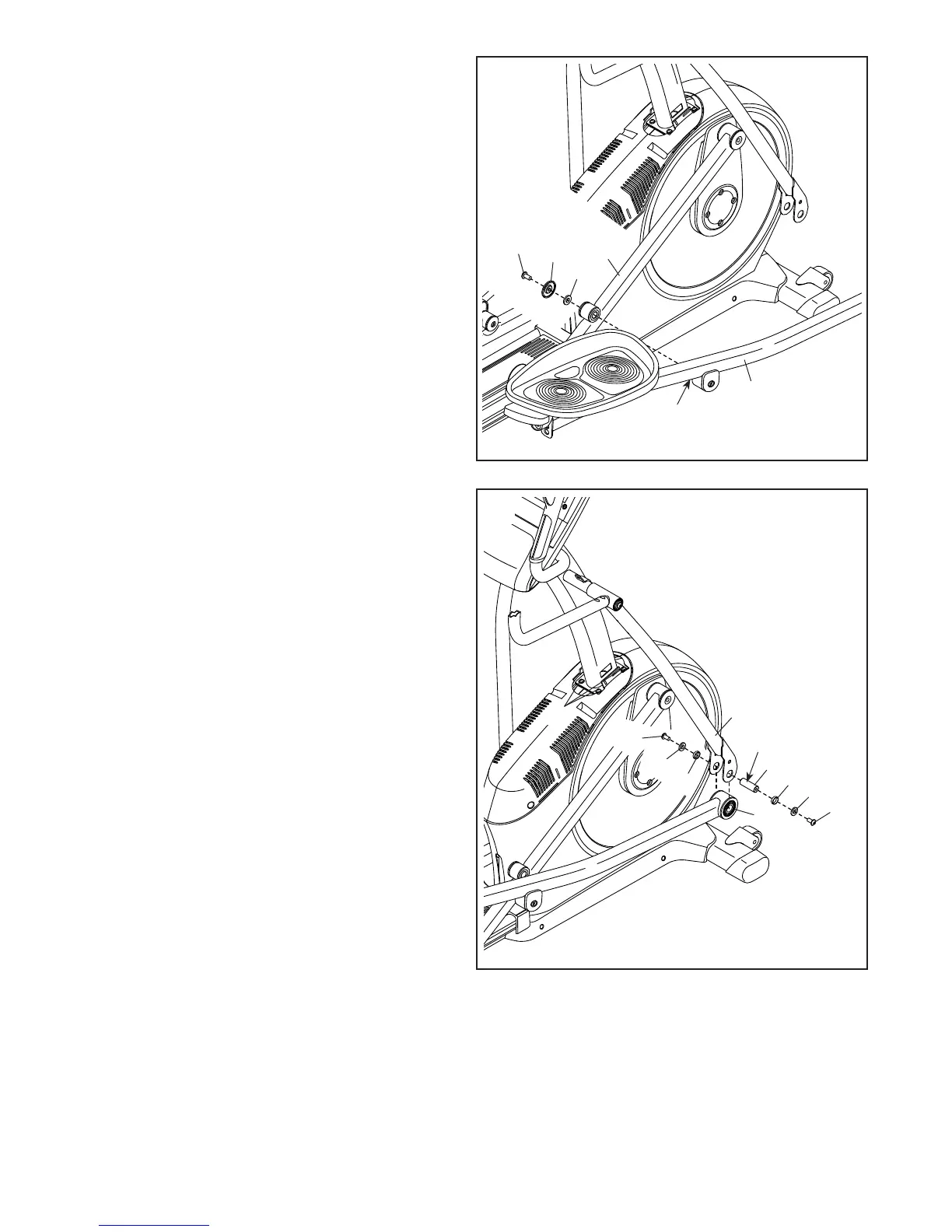

11. Orientare il Gruppo Braccio Pedale Destro (58)
come indicato.
Lubrificare l'asse del Braccio Pedale Destro (58).
Fissare il Braccio Pedale Destro (58) al Braccio
Rullo Destro (59) con una Vite a Perno M8 x
14mm (147), un Copri Asse Piccolo (55) e una
Rondella M8 (97). Suggerimento: attenzione
a non danneggiare il Copri Asse Piccolo
quando si serra la Vite a Perno.
Ripetere la stessa procedura per il Braccio
Pedale Sinistro (non raffigurato).
Lubrificante
147
58
55
97
59
82
97
97
77
58
77
60
64
12. Lubrificare l'Asse Braccio Pedale (64).
Quindi, inserire una Rondella M8 (97) e un
Distanziatore Asse (77) in una Vite M8 x 13mm
(82) e stringere di alcuni giri la Vite nell'Asse
Braccio Pedale (64).
Mentre una seconda persona regge l'estremità
anteriore del Braccio Pedale Destro (58) all'in-
terno della staffa del Montante Manubrio Esterno
Destro (60), inserire l'Asse Braccio Pedale (64)
in entrambe le parti.
Inserire una Rondella M8 (97) e un Distanziatore
Asse (77) in un'altra Vite M8 x 13mm (82) e
stringere di alcuni giri la Vite nell'Asse Braccio
Pedale (64). Quindi, serrare entrambe le Viti
contemporaneamente.
Ripetere questa operazione sull'altro lato
dell’ellittico.
Vedere la fase 5. Serrare le Viti M10 x 25mm
(99).
Lubrificante
12
82
99
