8
5

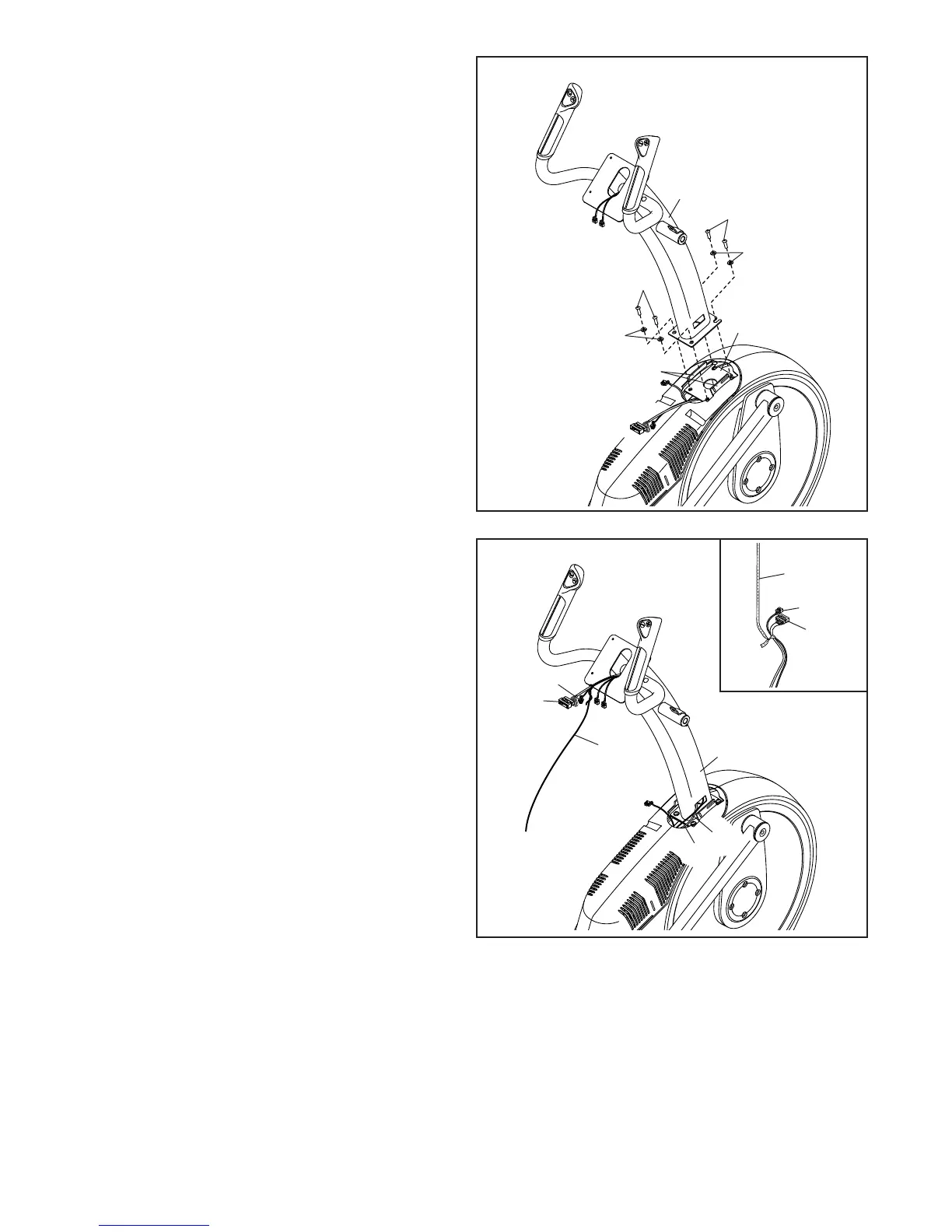

5. Conselho: Evite trilhar os fios. Evite danificar
as patilhas de plástico indicadas. Coloque a
Barra Vertical (4) na Estrutura (1).
Fixe a Barra Vertical (4) com quatro Parafusos
M10 x 25mm (99) e quatro Anilhas Fendidas
M10 (105). Não aperte já os Parafusos.
Evite trilhar os fios e
danificar as patilhas
Patilhas
4
1
105
105
99
99
6
6. Consulte o desenho inserido. Localize o atilho
para fio na extremidade inferior da Barra Vertical
(4). Ate o atilho para fio ao Cabo Superior (110)
e ao Fio de Extensão da Ventoinha (146). Em
seguida, puxe a extremidade superior do atilho
para fio até que o Cabo Superior e o Fio de
Extensão da Ventoinha passem pela Barra
Vertical.
Conselho: Para impedir que os fios caiam
para o interior da Barra Vertical (4), segure-
-os com o atilho para fio.
4
110
Atilho
para
Fio
Atilho
para Fio
110
146
146
146
110
