10

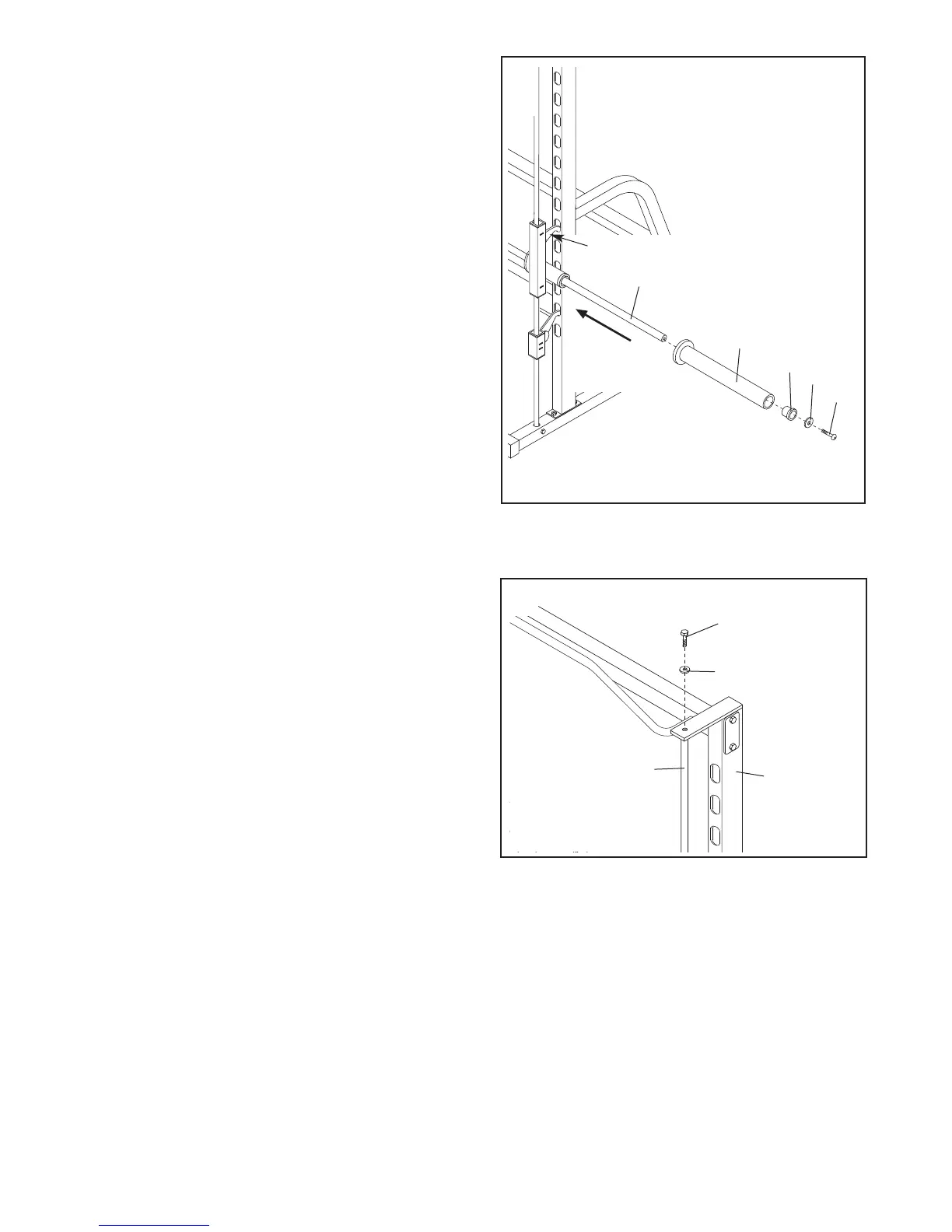

12. Assemblez l’extrémité supérieure d’un des Guides de
Poids (11) au support qui se trouve sur le Montant (1)
avec un Boulon de M8 x 30mm (22) et une Rondelle
de M8 (35).
Attachez l’autre Guide de Poids (pas indiqué) à
l’autre Montant (pas indiqué) de la même manière.
Serrez tous les Écrous de Blocage en Nylon utili
-
sés aux étapes 1 à 10.
13. Assurez-vous que toutes les pièces sont serrées
avant d’utiliser le porte-poids. L’utilisation de
toutes les autres pièces seront expliquées dans
Ajuster le Porte-Poids en commençant à la prochaine
page.
22
11
35
1
12
11. Remarque : si vous n’avez pas l’intention d’utili-
ser des poids Olympiques avec le porte-poids,
centrez la Barre de Poids (21), et serrez les Vis de
M8 x 20mm (33) utilisée à l’étape 9. Ensuite procé
-
dez à l’étape 12. Gardez les deux Adaptateurs de
Poids (19) dans un endroit sûr, au cas où vous en
auriez besoin dans le futur.
Engager entièrement le crochet indiqué sur les
deux côtés de le porte-poids avant de commencer
cette étape.
Insérez une Douille de 50mm (30) dans l’extrémité
d’un Adaptateur de Poids (19). Alors qu’une deuxième
personne tient la Barre de Poids (21) de façon à ce
qu’elle ne puisse pas tourner, utilisez la clé hexago-
nale coudée pour sécuriser l’Adaptateur de Poids à la
Barre de Poids avec une Rondelle Grande (28) et un
Boulon à Tête en Bouton de M10 x 25mm (27).
Remarque : la Grande Rondelle doit être ajustée
dans la dentelure se trouvant dans la Douille de
48mm qui se trouve dans l’Adaptateur de Poids.
Tirez la longueur restant de la Barre de Poids (21)
dans la direction indiquée. Ensuite serrez les Vis de
M8 x 20mm (33) utilisées à l’étape 9. Assemblez
l’autre Adaptateur de Poids (19) à l’autre extrémité de
la Barre de Poids (21) de la même manière.
19
21
Crochet
28
30
27
11
