6
• L’Assemblage requière deux personnes.
• Serrez toutes les pièces lorsque vous les assem-
blez, à moins qu’il ne vous soit précisé autrement.
• Disposez toutes les pièces du porte-poids sur
une aire dégagée et retirez tous les papiers
d’emballage ; ne jetez pas les d’emballages
avant d’avoir fini l’assemblage.
• Lorsque vous assemblez le porte-poids, assurez-
vous que toutes les pièces soient orientées
comme indiqué sur les schémas.
• Pour l’identification des petites pièces utilisées
lors de l’assemblage,
utilisez le Tableau
d’Identification des Pièces, qui se trouve à la
page précédente.
Les outils suivants (non-inclus) sont neces-
saires à l’assemblage :
• deux clés à molette
• un maillet en caoutchouc
• un tournevis standard
• un tournevis cruciforme
L’ assemblage sera plus facile si vous avez les
outils suivants : un jeu de douilles, des clés
ouvertes ou fermées ou à rochet.
Rendez l’Assemblage plus Facile pour
Vous
Tout le contenu de ce manuel est conçu pour
que le porte-poids puisse être assemblé avec
succès par n’import qui. Avant de commencer
l’assemblage, assurez-vous de lire l’information
sur cette page ; cette courte introduction vous
permettra de gagner plus de temps qu’il vous en
prendra de le lire.

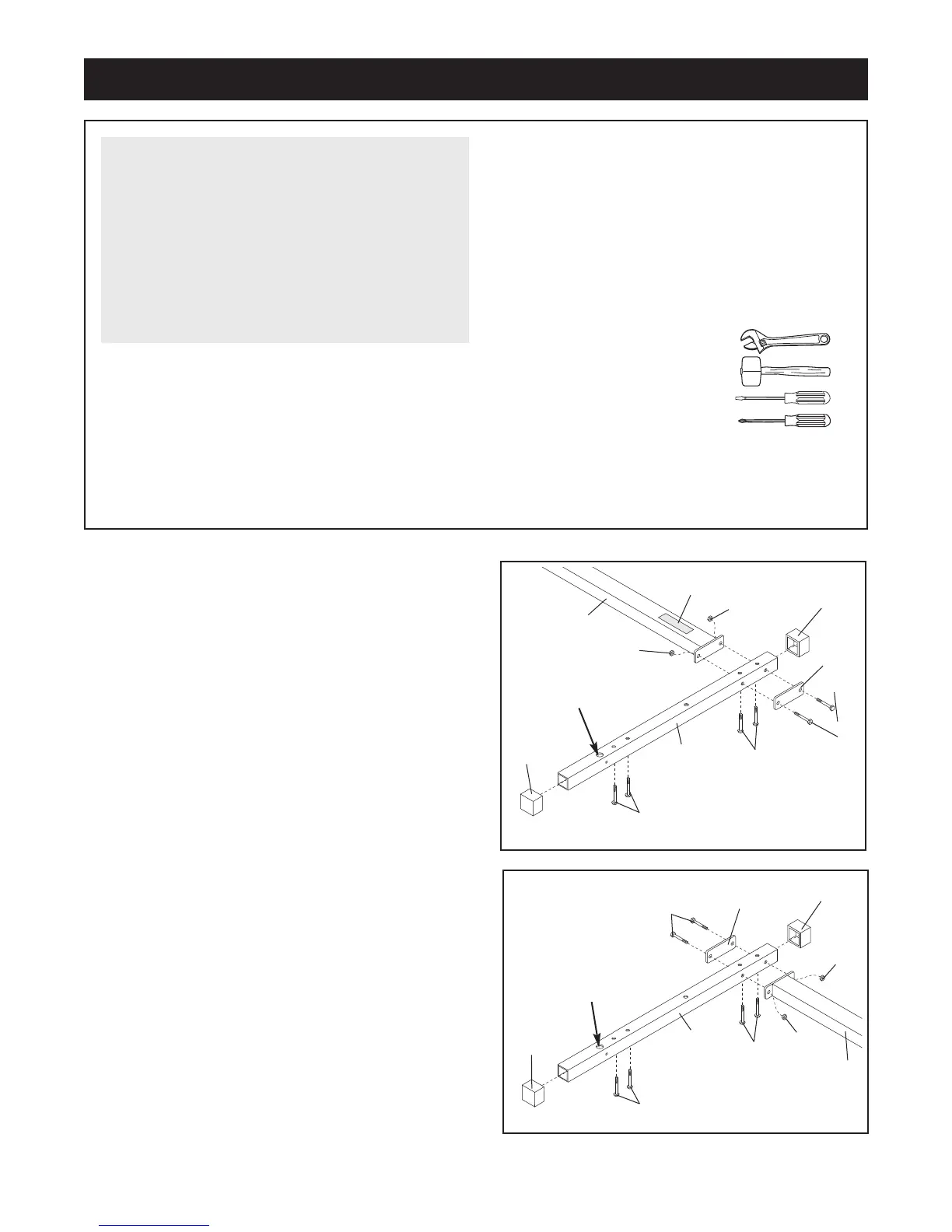

1. Avant de commencer l’assemblage, assurez-vous
d’avoir lu et compris toutes les instructions ci-
dessus.
Enfoncez un Embout Femelle Carré de 50mm (10)
sur chaque extrémité de la Base (4). Tournez la Base
pour que le grand trou soit dans la position indiquée.
Insérez deux Boulons de Carrosserie de M8 x 65mm
(38) et deux Boulons de Carrosserie de M10 x 67mm
(24) dans les trous indiqués qui se trouvent dans la
Base. Posez la Base à plat sur le sol.
T
ournez la Barre
Transversal de la Base (12) de
façon à ce que l’autocollant d’avertissement soit sur
le haut.
Assemblez la Base (4) à la Barre Transversal
de la Base avec deux Boulons de M8 x 70mm (25),
une Plaque de Support Grande (8), et deux Écrous
de Blocage en Nylon de M8 (37).
Ne serrez pas
l’Ecrou de Blocage en Nylon.
2.
Enfoncez un Embout Femelle Carré de 50mm (10) sur
chaque extrémité de l’autre Base (4). Tournez la Base
pour que le grand trou soit dans la position indiquée.
Insérez deux Boulons de Carrosserie de M8 x 65mm
(38), et deux Boulons de Carrosserie de M10 x 67mm
(24) dans les trous indiqués qui se trouvent dans la
Base. Posez la Base à plat sur le sol.
Assemblez la Base (4) à la Barre Transversal de la
Base (12) avec deux Boulons de M8 x 70mm (25),
une Plaque de Support Grande (8) et deux Écrous de
Blocage en Nylon de M8 (37).
Ne serrez pas l’Ecrou
de Blocage en Nylon.
1
2
10
38
12
37
37
Autocollant
10
10
Grand Trou
Grand Trou
4
8
25
38
24
8
37
4
25
12
10
37
24
Assemblage
