8

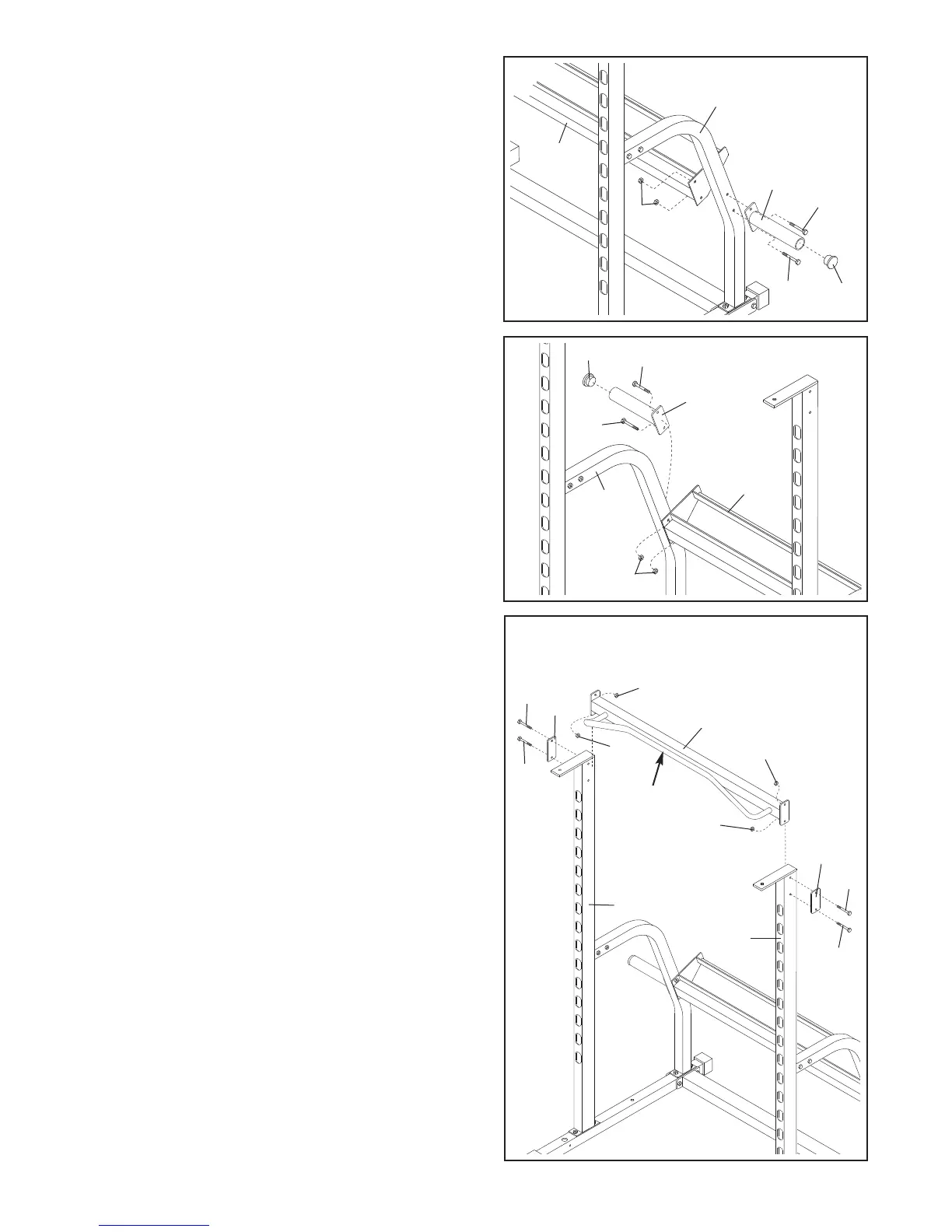

5. Enfoncez un Embout Rond de 25mm (34) dans l’ex-
trémité d’un des Tubes d’Emmagasinage de Poids
(13).
Alors qu’une deuxième personne tient la Barre
Transversale du Milieu (5) à la position indiquée,
assemblez le Tube d’Emmagasinage de Poids (13) et
la Barre Transversale du Milieu à l’Entretoise gauche
(2) avec deux Boulons de M10 x 73mm (29) et deux
Écrous de Blocage en Nylon de M10 (7).
Ne serrez
pas l’Ecrou de Blocage en Nylon.
5
2
7
13
29
29
34
6. Enfoncez un Embout Rond de 25mm (34) dans l’ex-
trémité de l’autre Tube d’Emmagasinage de Poids
(13).
Alors qu’une deuxième personne tient la Barre
Transversale du Milieu (5), assemblez le Tube
d’Emmagasinage de Poids (13) et la Barre
Transversale du Milieu à l’Entretoise droite (2) avec
deux Boulons de M10 x 73mm (29) et deux Écrous
de Blocage en Nylon de M10 (7).
Ne serrez pas
l’Ecrou de Blocage en Nylon.
6
29
34
29
2
13
5
7
7. Demandez à une deuxième personne de tenir la
Barre Transversale du Haut (6) entre les Montants
(1). Assurez-vous que la barre du haut est sur le côté
indiqué.
Assemblez la Barre Transversal du Haut (6) aux
Montants (1) avec quatre Boulons de M10 x 73mm
(29), deux Petites Plaques de Support (9), et quatre
Écrous de Blocage en Nylon de M10 (7).
Ne serrez
pas l’Ecrou de Blocage en Nylon.
7
29
9
29
7
7
7
6
7
Barre du
Haut
9
29
29
1
1
5
