NordicTrack Grt270 Bench Bedienungsanleitung

Montage
• Für die Montage braucht man zwei Personen.
• Wenn nicht anders angewiesen, dann ziehen Sie
alle Teile bei der Montage fest an.
• Legen Sie alle Einzelteile in einen freien Raum
und entfernen Sie alle Verpackungsteile. Werfen
Sie die Verpackung erst, wenn das Gerät voll-
ständig zusammengesetzt ist, weg.
• Bei der Montage, achten Sie darauf, dass alle
Teile wie auf den Zeichnungen ausgerichtet sind.
• Um kleine Teile identifizieren zu können, beziehen
Sie sich auf das Diagramm auf Seite 5.
Für die Montage braucht man folgende
Werkzeuge (in der Packung nicht enhalten):
• zwei verstellbare Schlüssel
• ein Schraubenzieher
• ein Kreuzschraubenzieher
• ein Gummihammer
Um sich die Montage zu erleichtern, hält man
bestens folgende Werkzeuge bereit: einen Steck-
schlüsselsatz, einen Gabelschlüssel- oder Ring-
gabelschlüsselsatz oder einen Rätschenschlüssel-
satz.
Erleichten Sie sich die Montage
Die Bedienungsanleitung ist so entworfen
um zu versichern, dass die Hantelgestell von
allen erfolgreich zusammen gestellt werden
kann. Man braucht Zeit, um das Gerät zu
montieren. Wenn man sich etwas Zeit nimmt
und bei guter Laune bleibt, dann ist die
Montage recht einfach.

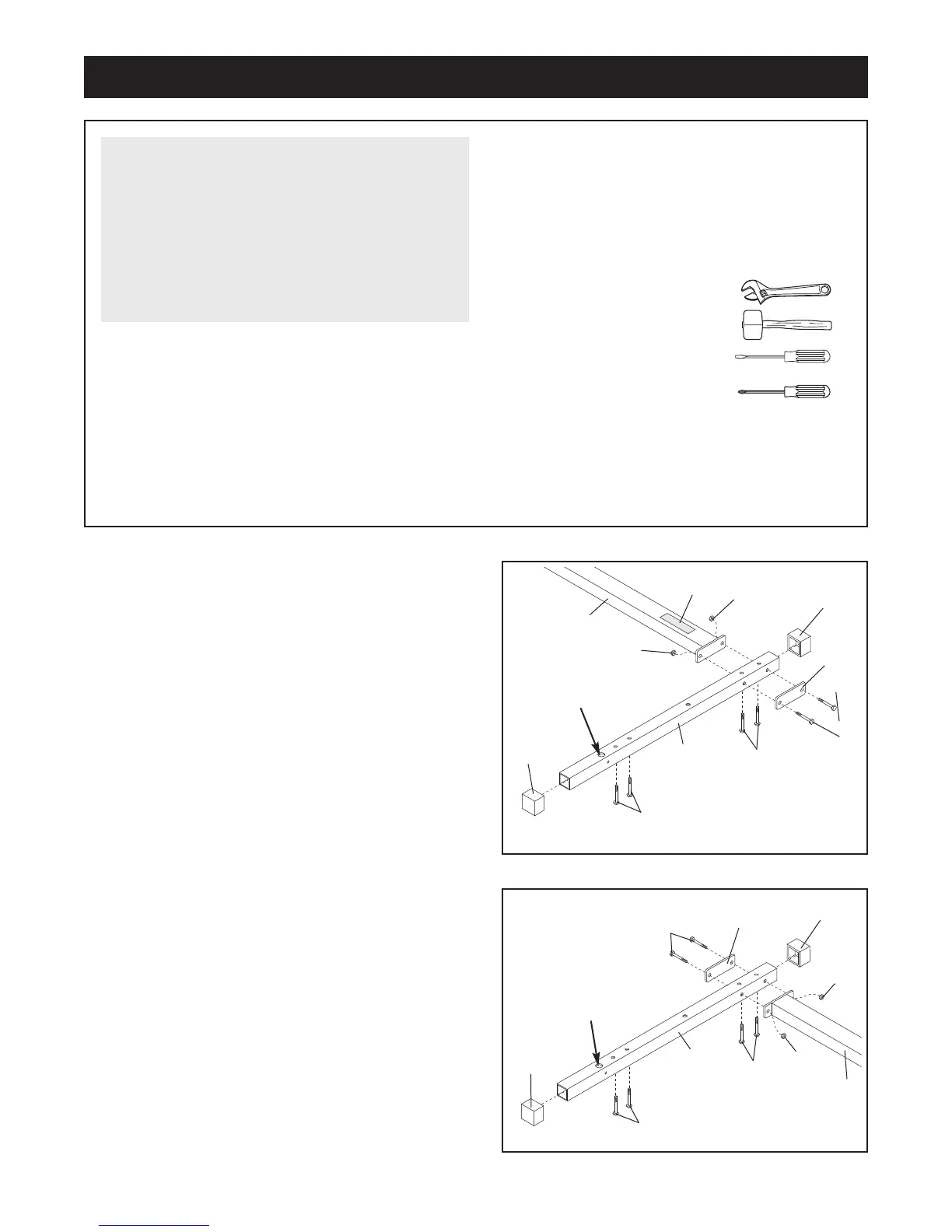

1. Bevor Sie mit der Montage beginnen, lesen Sie
die umrandete Information oben sorgfältig durch.
Drücken Sie eine 50mm quadratische Außenkappe
(10) auf jedes Ende der Basis (4). Drehen Sie die
Basis so, dass das große Loch in der gezeigten
Position ist. Führen Sie zwei M8 x 65mm Einsteckbol-
zen (38) und zwei M10 x 67mm Einsteckbolzen (24) in
die angezeigten Löcher in die Basis ein. Legen Sie die
Basis flach auf den Boden.
Drehen Sie die Basisquerstange (12) so, dass der
Warnungsaufkleber nach oben zeigt. Befestigen Sie die
Basis (4), mit zwei M8 x 70mm Bolzen (25), einer
großen Unterstützungsplatte (8) und zwei M8
Nylonverschlussmutternn (37), an der Basisquerstange.
Drehen Sie die Nylonverschlussmutter noch nicht
fest an.
2. Drücken Sie eine 50mm quadratische Außenkappe
(10) auf jedes Ende der anderen Basis (4). Drehen Sie
die Basis so, dass das große Loch in der gezeigten
Position ist. Führen Sie zwei M8 x 65mm Einsteckbol-
zen (38) und zwei M10 x 67mm Einsteckbolzen (24) in
die angezeigten Löcher in die Basis ein. Legen Sie die
Basis flach auf den Boden.
Befestigen Sie die Basis (4), mit zwei M8 x 70mm
Bolzen (25), einer großen Unterstützungsplatte (8)
und zwei M8 Nylonverschlussmuttern (37) an der
Basisquerstange (12). Drehen Sie die Nylonver-
schlussmutter noch nicht fest an.
1
2
10
38
12
37
37
Aufkleber
10
10
Großes Loch
Großes Loch
4
8
25
38
24
8
37
4
25
12
10
37
24
6
