7

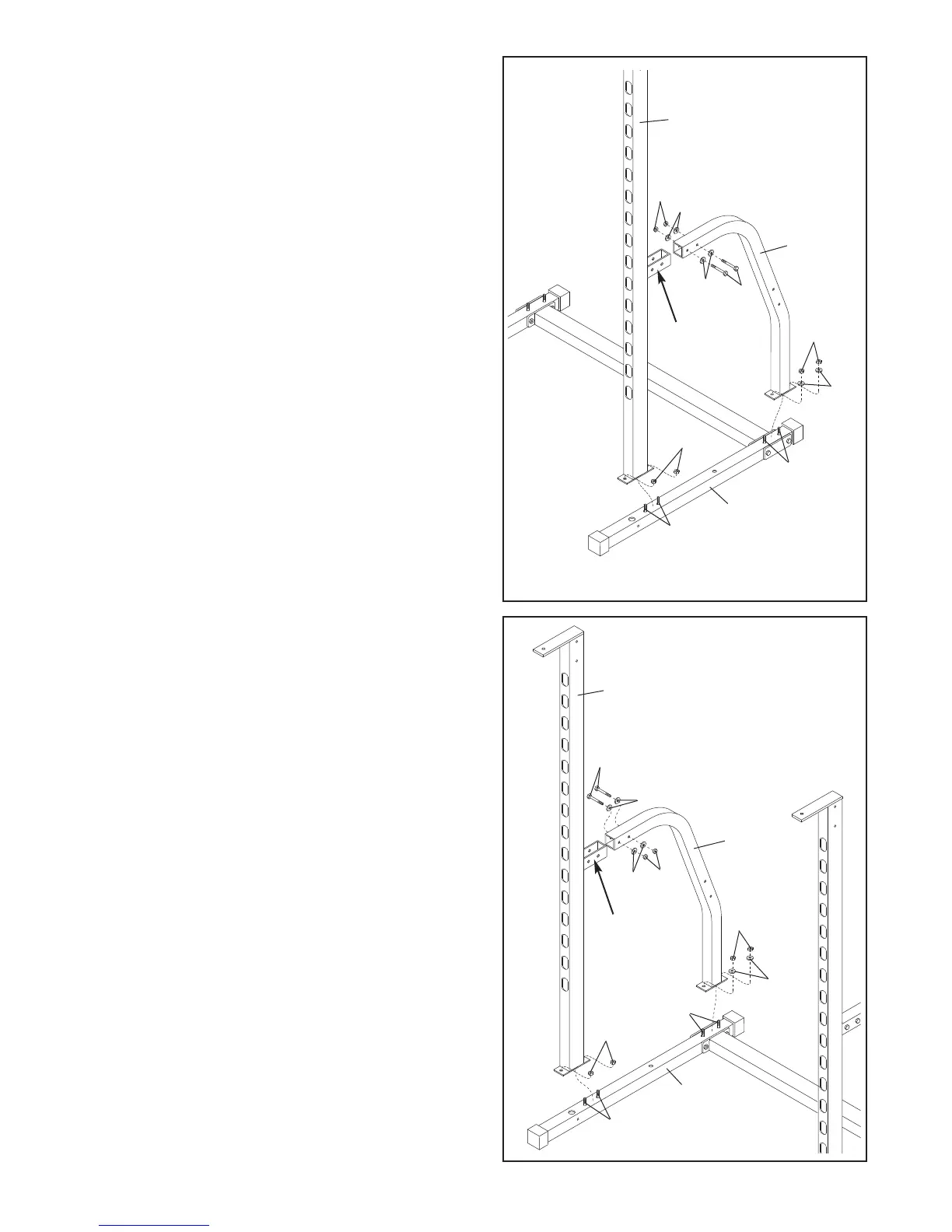

3. Schieben Sie eine Stütze (2) auf die Klammer an
einem der Pfosten (1). Befestigen Sie die Stütze mit
zwei M10 x 68mm Bolzen (26), vier M10 Unterleg-
scheiben (3) und zwei M10 Nylonverschlussmuttern
(7). Drehen Sie die Nylonverschlussmutter noch
nicht fest an.
Schieben Sie den Pfosten (1) und die Stütze (2) auf die
M10 x 67mm Einsteckbolzen (24) und die M8 x 65mm
Einsteckbolzen (38) auf der linken Basis (4). Befestigen
Sie den Pfosten mit zwei M10 Nylonverschlussmuttern
(7). Befestigen Sie die Basis mit zwei M8 Unterleg-
scheiben (35) und zwei M8 Nylonverschlussmuttern
(37). Drehen Sie die Nylonverschlussmuttern noch
nicht fest an.
3
1
7
3
3
Klammer
24
38
7
26
2
4
35
37
4. Schieben Sie die andere Stütze (2) auf die Klammer
an dem anderen der Pfosten (1). Befestigen Sie die
Stütze mit zwei M10 x 68mm Bolzen (26), vier M10
Unterlegscheiben (3) und zwei M10 Nylonverschluss-
muttern (7). Drehen Sie die Nylonverschlussmut-
tern noch nicht fest an.
Schieben Sie den Pfosten (1) und die Stütze (2) auf
die M10 x 67mm Einsteckbolzen (24) und die
M8 x 65mm Einsteckbolzen (38) auf der rechten
Basis (4). Befestigen Sie den Pfosten mit zwei M10
Nylonverschlussmuttern (7). Befestigen Sie die Basis
mit zwei M8 Unterlegscheiben (35) und zwei M8
Nylonverschlussmuttern (37). Drehen Sie die
Nylonverschlussmuttern noch nicht fest an.
4
1
26
7
3
4
38
2
24
3
7
37
35
Klammer
