8

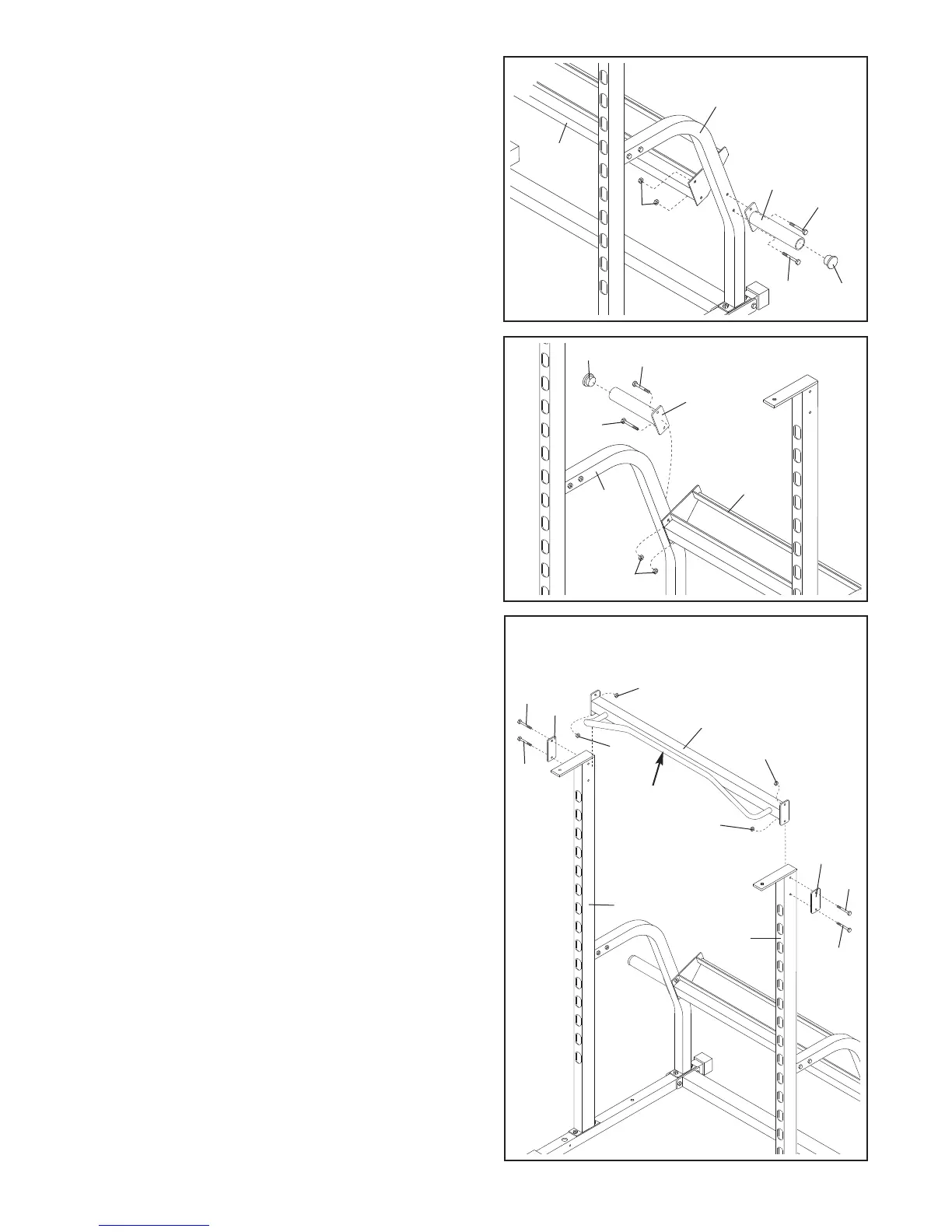

5. Drücken Sie eine 25mm runde Kappe (34) in das
Ende einer Gewichtshaltestange (13).
Während eine zweite Person die mittlere Querstange
(5) in der gezeigten Position hält, befestigen Sie die
Gewichtshaltestange (13), die mittlere Querstange mit
zwei M10 x 73mm Bolzen (29), und zwei M10 Nylon-
verschlussmuttern (7) an der linken Stütze (2).
Drehen Sie die Nylonverschlussmuttern nicht zu
fest an.
5
2
7
13
29
29
34
6. Drücken Sie eine 25mm runde Kappe (34) in das
Ende der anderen Gewichtshaltestange (13).
Während eine zweite Person die mittlere Querstange
(5) hält, befestigen Sie die Gewichtshaltestange (13)
und die mittlere Querstange mit zwei M10 x 73mm
Bolzen (29) und zwei M8 Nylonverschlussmuttern (7)
an der rechten Stütze (2).
Drehen Sie die
Nylonverschlussmuttern noch nicht fest an.
6
29
34
29
2
13
5
7
7. Lassen Sie eine zweite Person die obere Querstange
(6) zwischen den Pfosten (1) halten. Achten Sie dar-
auf, dass sich die Klimmzugstange in der gezeigten
Position befindet.
Befestigen Sie die obere Querstange (6) mit vier M10
x 73mm Bolzen (29), zwei kleinen Unterstützungs-
platten (9), und vier M10 Nylonverschlussmuttern (7)
an den Pfosten (1). Drehen Sie die Nylonver-
schlussmutter noch nicht fest an.
7
29
9
29
7
7
7
6
7
Klimmzu-
gstange
9
29
29
1
1
5
