10. Posizionare il gruppo consolle sui Corrimano
(81, 82) e sul Montante (86). Prestare atten-
zione a non pizzicare i cavi. Inserire il Cavo
Montante in eccesso (non rafgurato) all’interno
del Montante.
Fissare il gruppo consolle alla Barra Trasversale
(non rafgurata) con tre Viti #8 x 1/2" (1). Non
serrare completamente le Viti in questa fase.
10
Gruppo
Consolle
1
82
1
86
81

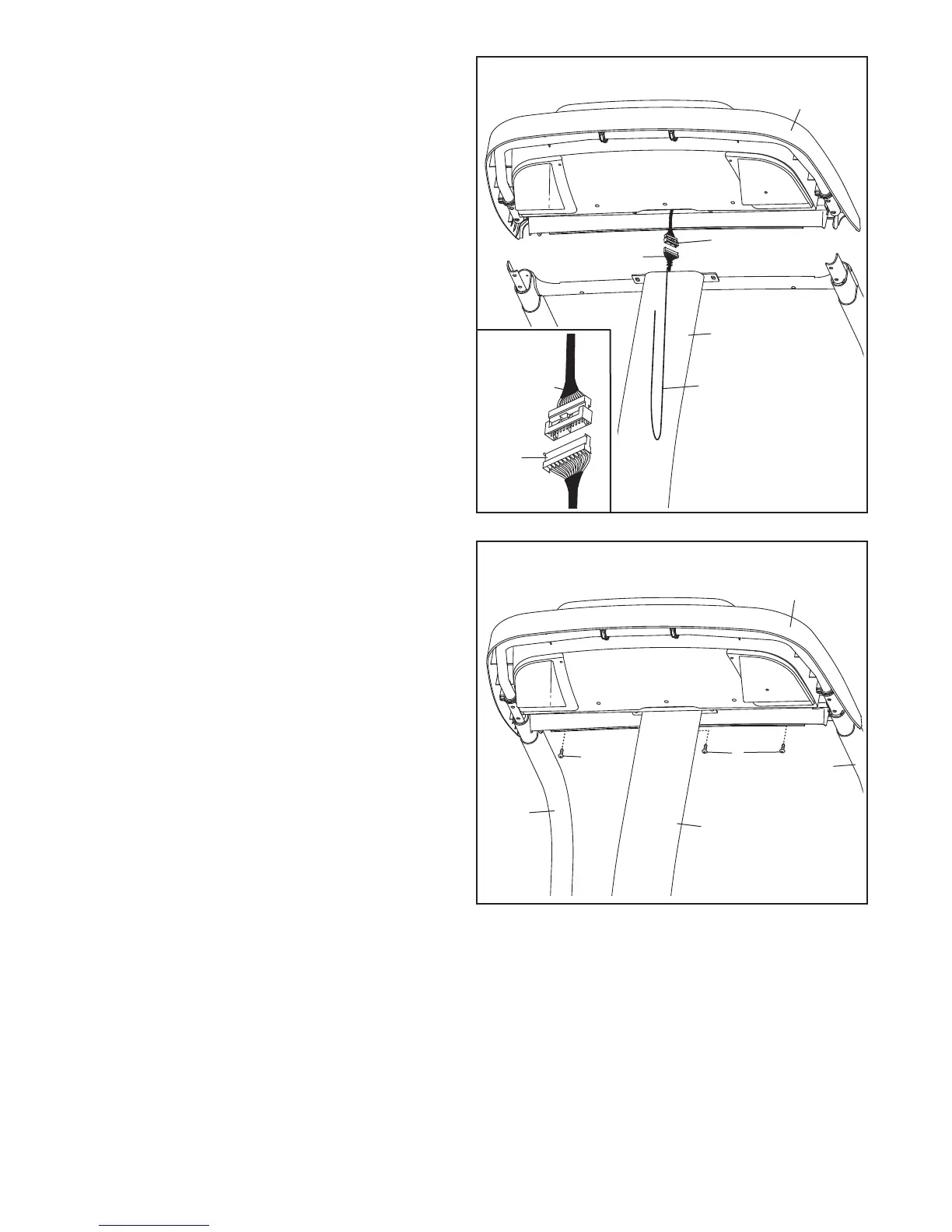

9. Con l’aiuto di un’altra persona reggere il gruppo
consolle vicino al Montante (86).
Collegare il Cavo Montante (79) al cavo
consolle. Si veda il disegno nel riquadro.
I connettori dovrebbero inserirsi agevol-
mente uno nell’altro e scattare in posizione.
In caso contrario, ruotare un connettore
e riprovare. QUALORA I CONNETTORI
NON VENGANO COLLEGATI CORRET-
TAMENTE, LA CONSOLLE POTREBBE
RISULTARNE DANNEGGIATA AL MOMENTO
DELL’ACCENSIONE. Rimuovere la fascetta
cavo dal Cavo Montante.
Gruppo
Consolle
Cavo
Consolle
Fascetta
Cavo
86
9
79
79
Cavo
Consolle
