9

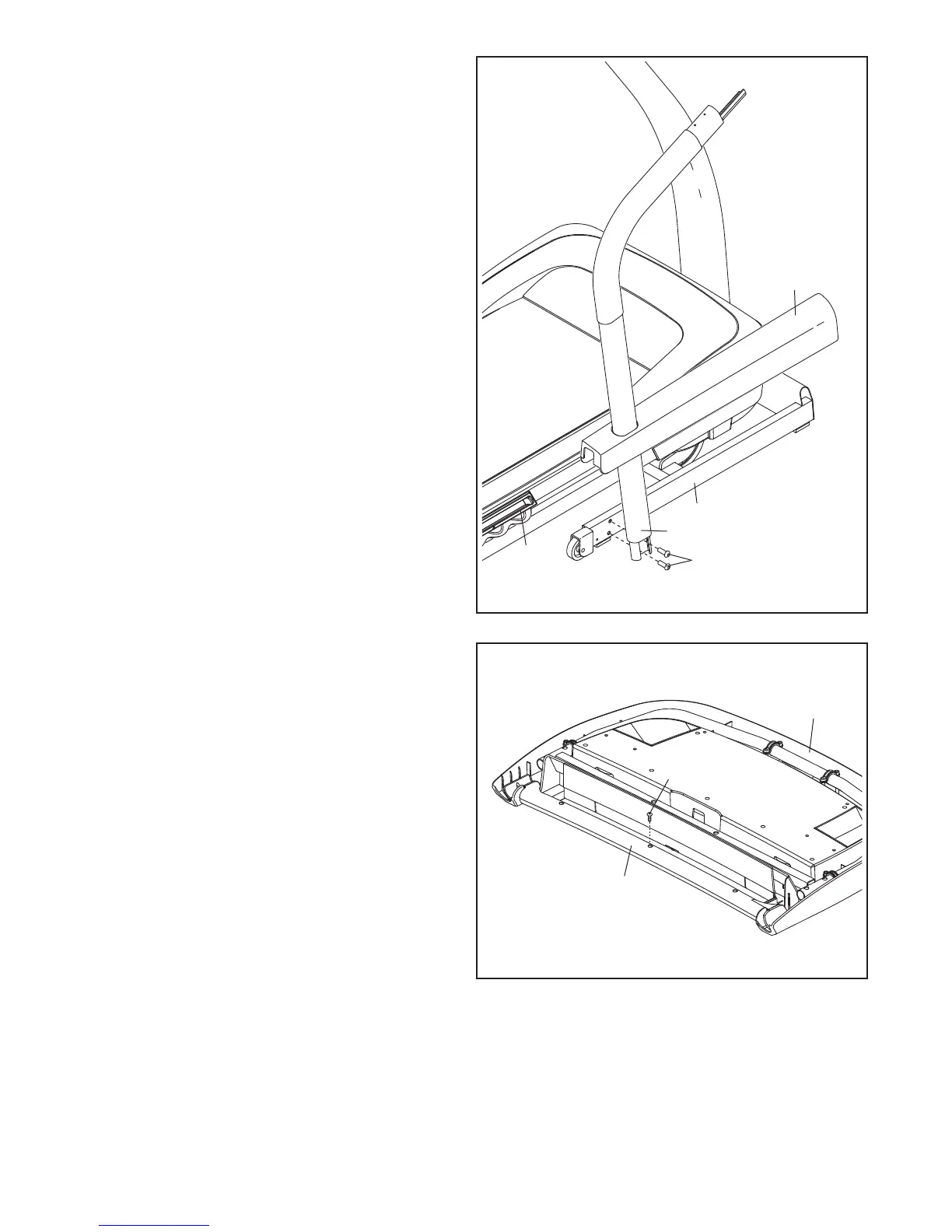

6. Appoggiare il gruppo consolle rivolto verso il
basso su una supercie morbida per evitare di
grafarlo. Rimuovere la Vite (A) e sollevare la
Barra Trasversale (80). Eliminare la Vite.
80
Gruppo
Consolle
A
6
5. Posizionare gli Ammortizzatori Regolabili (39)
all’impostazione 5 (solo un lato rafgurato).
Localizzare il Corrimano Destro (82) e il
Copri Base Destro (84) contrassegnati con la
scritta “Right.” Inlare il Copri Base Destro sul
Corrimano Destro.
Reggere un Bullone Autobloccante 3/8" x 1" (4)
sull’estremità di una chiave esagonale e inserire
il Bullone Autobloccante nel Corrimano Destro
(82). Ripetere questo procedimento con un altro
Bullone Autobloccante 3/8" x 1" (4).
Inserire e serrare parzialmente i due Bulloni
Autobloccanti 3/8" x 1" (4) nel Corrimano Destro
(82) e nella Base (94) no a quando le teste
dei Bulloni Autobloccanti toccano il Corrimano
Destro; non serrare completamente i Bulloni
Autobloccanti in questa fase. Non premere
il Copri Base Destro (84) in posizione in
questa fase.
Inlare il Copri Base Sinistro (non rafgurato)
sul Corrimano Sinistro (non rafgurato). Fissare
il Corrimano Sinistro alla Base (94) nel modo
illustrato in precedenza.
94
82
84
4
5
39
