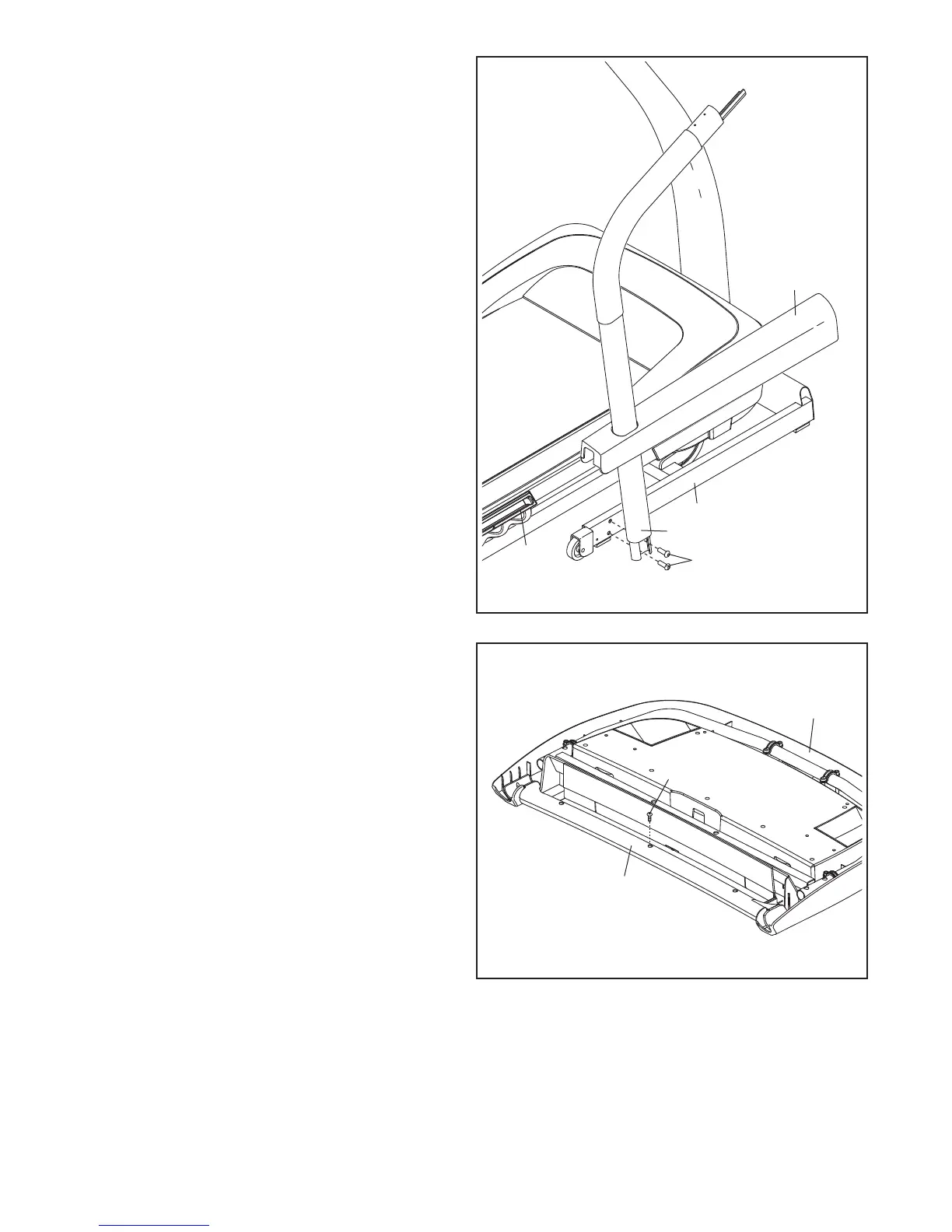

6. Coloque a unidade da consola voltada para
baixo sobre uma superfície macia para evi-
tar arranhar a unidade da consola. Remova
o Parafuso (A) e erga a Barra de Apoio (80).
Elimine o Parafuso.
80
Unidade
da Consola
A
6
5. Insira os Acolchoamentos Ajustáveis (39) até
à posição de firmeza 5 (só é mostrado um dos
lados).
Identifique o Apoio para a Mão Direita (82)
e a Cobertura da Base Direita (84). Insira a
Cobertura da Base Direita no Apoio para a Mão
Direita.
Segure um Pino com Plástico 3/8" x 1" (4) na
extremidade de uma chave sextavada e intro-
duza o Pino com Plástico no Apoio para a Mão
Direita (82). Repita este passo com um segundo
Pino com Plástico 3/8" x 1" (4).
Aperte parcialmente os dois Pinos com Plástico
3/8" x 1" (4) no Apoio para a Mão Direita
(82) e na Base (94) até que as cabeças dos
Pinos com Plástico toquem no Apoio para a
Mão Direita; não aperte já completamente
os Pinos com Plástico. Não encaixe já a
Cobertura da Base Direita (84) na respectiva
posição.
Insira a Cobertura da Base Esquerda (não
mostrada) no Apoio para a Mão Esquerda (não
mostrado). Fixe o Apoio para a Mão Esquerda
à Base (94) conforme descrito acima.
94
82
84
4
5
39
