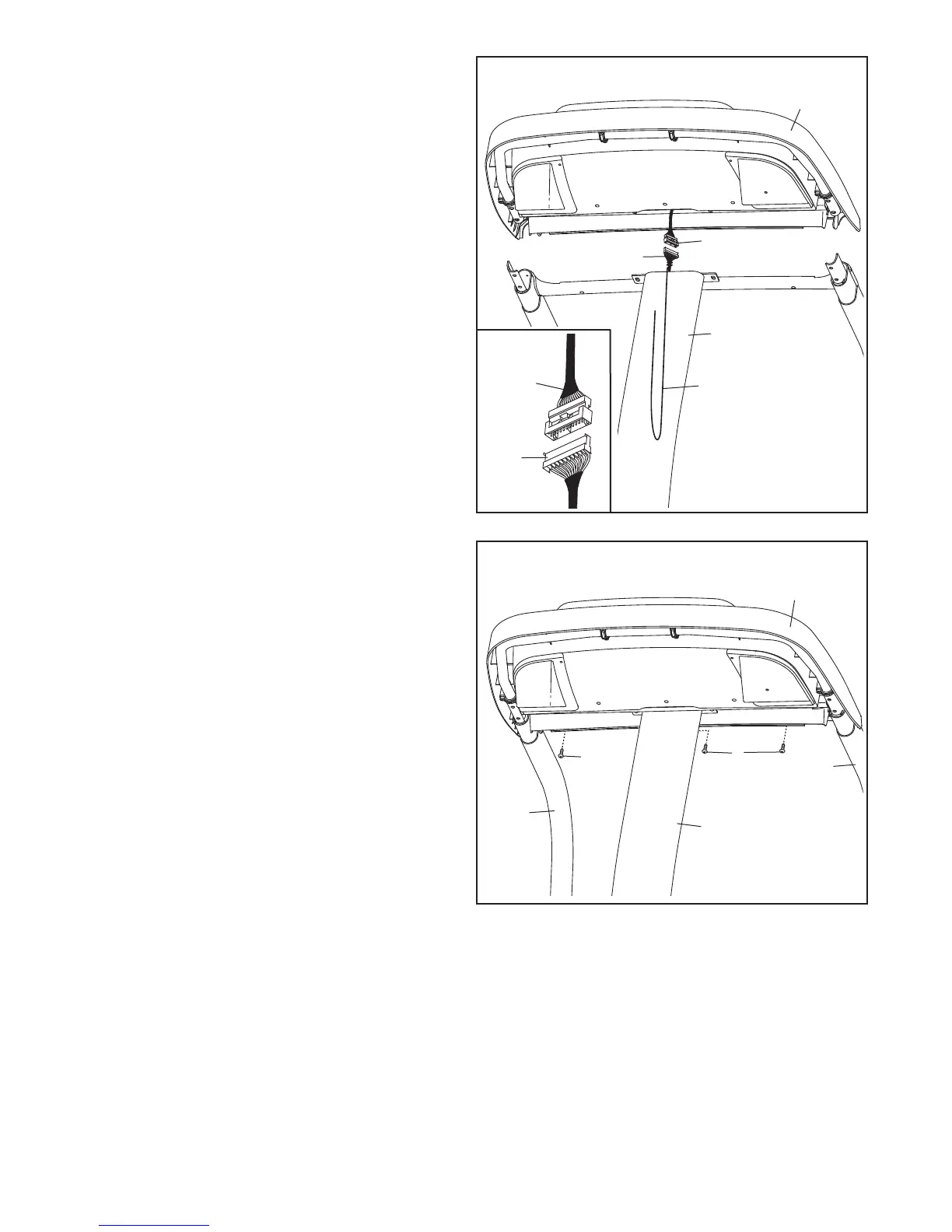

10. Posicione el montaje de la consola sobre las
Barandas (81, 82) y el Montante Vertical (86).
Tenga cuidado de no pellizcar los cables.
Inserte el Cable del Montante Vertical (no se
muestra) sobrante en el Montante Vertical.
Conecte el montaje de la consola a la Barra
Cruzada (no se muestra) con tres Tornillos #8 x
1/2" (1). No apriete aún los Tornillos.
10
Montaje de
la Consola
1
82
1
86
81
9. Con la ayuda de otra persona, sostenga el
montaje de la consola cerca de los Montantes
Verticales (86).
Conecte el Cable del Montante Vertical (79) al
cable de la consola. Vea el diagrama incluido.
Los conectores deben poder deslizarse
entre sí con facilidad y encajar en su lugar.
Si esto no ocurre, voltée un conector e inténtelo
de nuevo. SI NO CONECTA LOS CONEC-
TORES APROPRIAMENTE, LA CONSOLA
PUEDE DAÑARSE CUANDO ENCIENDA EL
EQUIPO. Quite la atadura de cables del Cable
del Montante Vertical.
Montaje de
la Consola
Cable de
la Consola
Atadura
de Cables
86
9
79
79
Cable
de la
Consola
