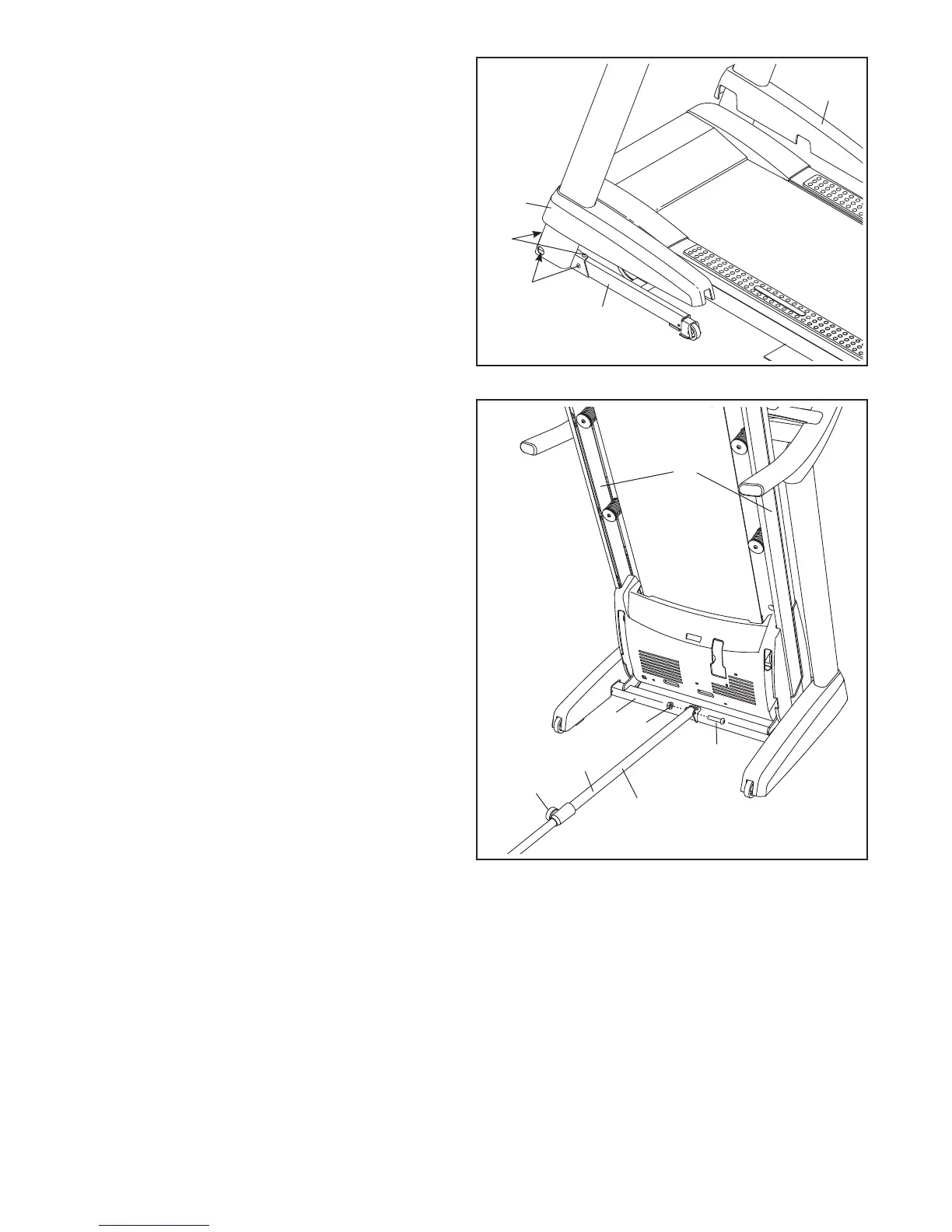

9. Strângeţi bine cele patru Şuruburi 3/8" x 2 3/4"
(7), apoi strângeţi cele patru Şuruburi 3/8" x 1
1/4" (8) (numai una dintre părţi este ilustrată).
Fixaţi Capacele din Stânga şi din Dreapta ale
Bazei (92, 93) pe Bază (97), prin apăsare.
9
93
8
92
97
7
10. Ridicaţi Cadrul (56) în poziţia indicată. O a doua
persoană va ţine de Cadru până la nalizarea
pasul 12.
Poziţionaţi Dispozitivul de Blocare (53) astfel
încât cilindrul cel mare şi butonul rotativ ale dis-
pozitivului de blocare să e poziţionate conform
desenului.
Fixaţi capătul inferior al Dispozitivului de Blocare
(53) pe Bază (97) folosind două Şuruburi 3/8" x
2" (3) şi două Piuliţe 3/8" (11).
10
53
Cilindru
Mare
56
Buton
rotativ al
dispoziti-
vului de
blocare
11
3
97
