ZWEMBAD WARMTEPOMP TYPE PXZWEMBAD WARMTEPOMP TYPE PX
56
57
Onder voorbehoud van wijzigingen en (druk)fouten! GEBRUIKSAANWIJZING NORSUPWWW.NORSUP.EU Onder voorbehoud van wijzigingen en (druk)fouten!

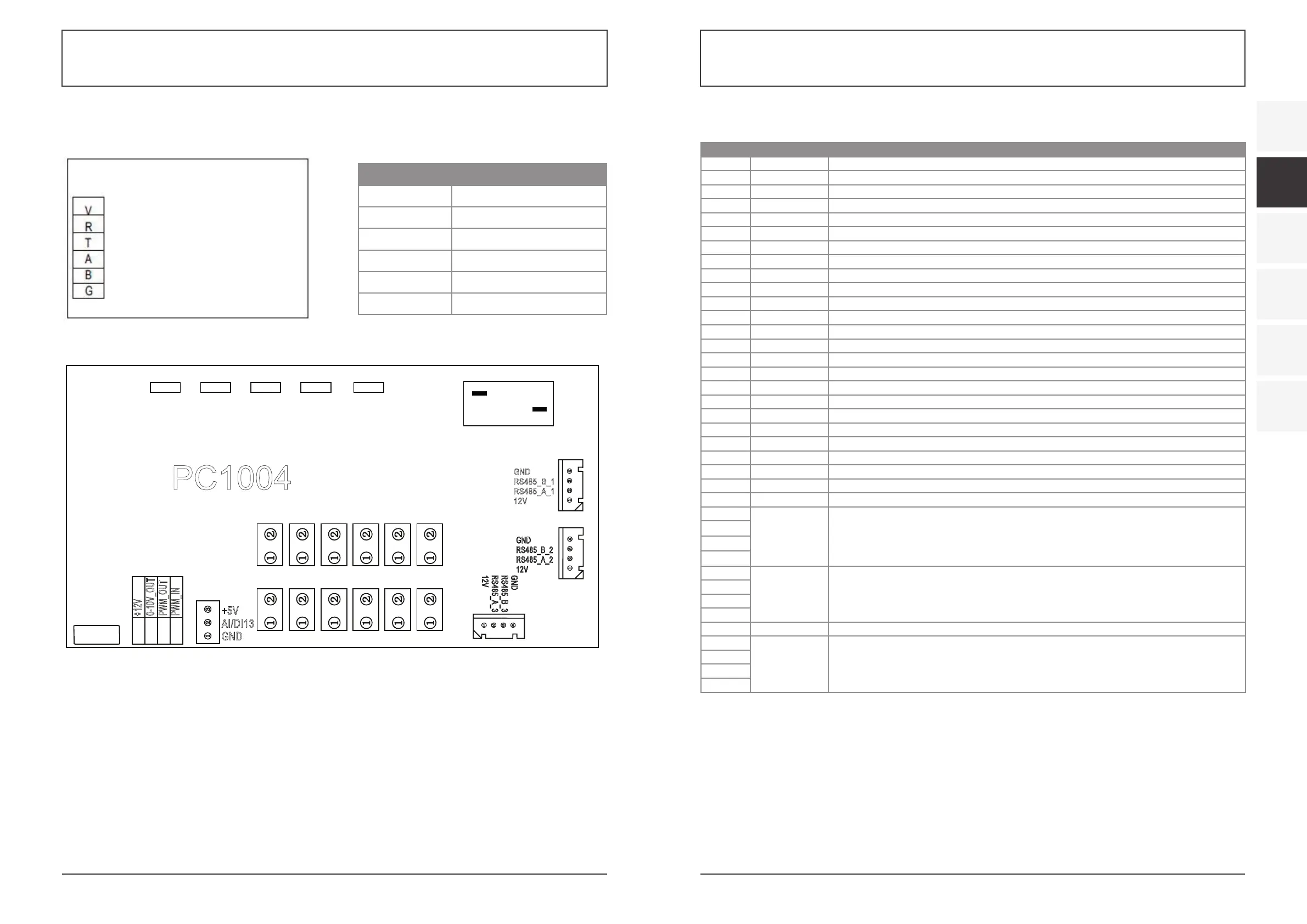

4.4 INTERFACE TEKENEN
(1) Draadbedieningsinterfacediagram en definitie
Symbool Betekenis
V 12V (stroom +)
R Geen gebruik
T Geen gebruik
A 485A
B 485B
G GND (stroom -)
(2) Controller interface diagram en definitie
Moederbord van de onderstaande invoer- en uitvoerinterface-instructies
Nummer Symbool Betekenis
01 OUT1 Compressor (uitvoer 220-230VAC)
02 OUT2 Waterpomp (uitvoer 220-230VAC)
03 OUT3 4-wegklep (uitvoer 220-230VAC)
04 OUT4 Hoge ventilatorsnelheid (uitvoer 220-230VAC)
05 OUT5 Lage ventilatorsnelheid (uitvoer 220-230VAC)
06 AC-L Leefdraag (invoer 220-230VAC)
07 AC-N Neutrale draad (invoer 220-230VAC)
08 AI/DI01 Noodstop invoer
09 AI/DI02 Waterstroomknop invoer
10 AI/DI03 Systeem lage druk invoer
11 AI/DI04 Systeem hoge druk invoer
12 AI/DI05 Systeem afzuig temperatuur bij invoer
13 AI/DI06 Waterinvoer temperatuur invoer
14 AI/DI07 Water uitvoer temperatuur (invoer)
15 AI/DI08 Systeem ventilator ventilator temperatuur invoer
16 AI/DI09 Omgevingstemperatuur invoer
17 AI/DI10 Modus knop invoer
18 AI/DI11 Master-slave machineknop/Antivries temperatuur invoer
19 AI12(50K) Systeem Uitgang temperatuur invoer
20 0_5V_IN Compressor stroomdetectie/Sensor druk (invoer)
21 PWM_IN Master-slave machineknop/ Feedback signaal van EC ventilator (invoer)
22 PWM_OUT ventilator controle (uitvoer)
23 0_10V_OUT ventilator controle (uitvoer)
24 +5V +5V (uitvoer)
25 +12V +12V (uitvoer)
26 GND
Frequentie conversie bord communicatie
27 485_B1
28 485_A1
29 12V
30 GND
31 485_B2
Color line controller communicatie
32 485_A2
33 12V
34 CN9 Elektronisch expansieventiel
35 GND
36 485_B3
De poort voor gecentraliseerd controlesysteem
37 485_A3
38 12V
4.OPERATION AND USE
23
Sign
Meaning
V
12V（power +）
R
No use
T
No use
A
485A
B
485B
G
GND(power-)
V
R
T
A
B
G
(2) Parameter list
Meaning
Default Remarks
Refrigeration target temperature set point
27
℃
Adjustable
Heating the target temperature set point
27
℃
Adjustable
Automatic target temerature set point
27
℃
Adjustable
4.4
Interface drawin
(1) Wire control interface diagram and definition
(2) Controller interface diagram and definition
AC-L
OUT1
OUT2
CN2
CN8
CN13
OUT3
AC-N
OUT4
OUT5
PC1004
CN9
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
AI/DI12
AI/DI11
AI/DI10
AI/DI09
AI/DI08
AI/DI07
AI/DI06
AI/DI05
AI/DI04
AI/DI03
AI/DI02
AI/DI01
0-10V_OUT
PWM_OUT
PWM_IN
+12V
GND
GND
GND
GND
+5V
AI/DI13
GND
GND
RS485_B_2
RS485_A_2
12V
G
N
D
R
S
4
85
_
B
_
3
R
S
48
5
_A_
3
12
V
GND
RS485_B_1
RS485_A_1
12V
