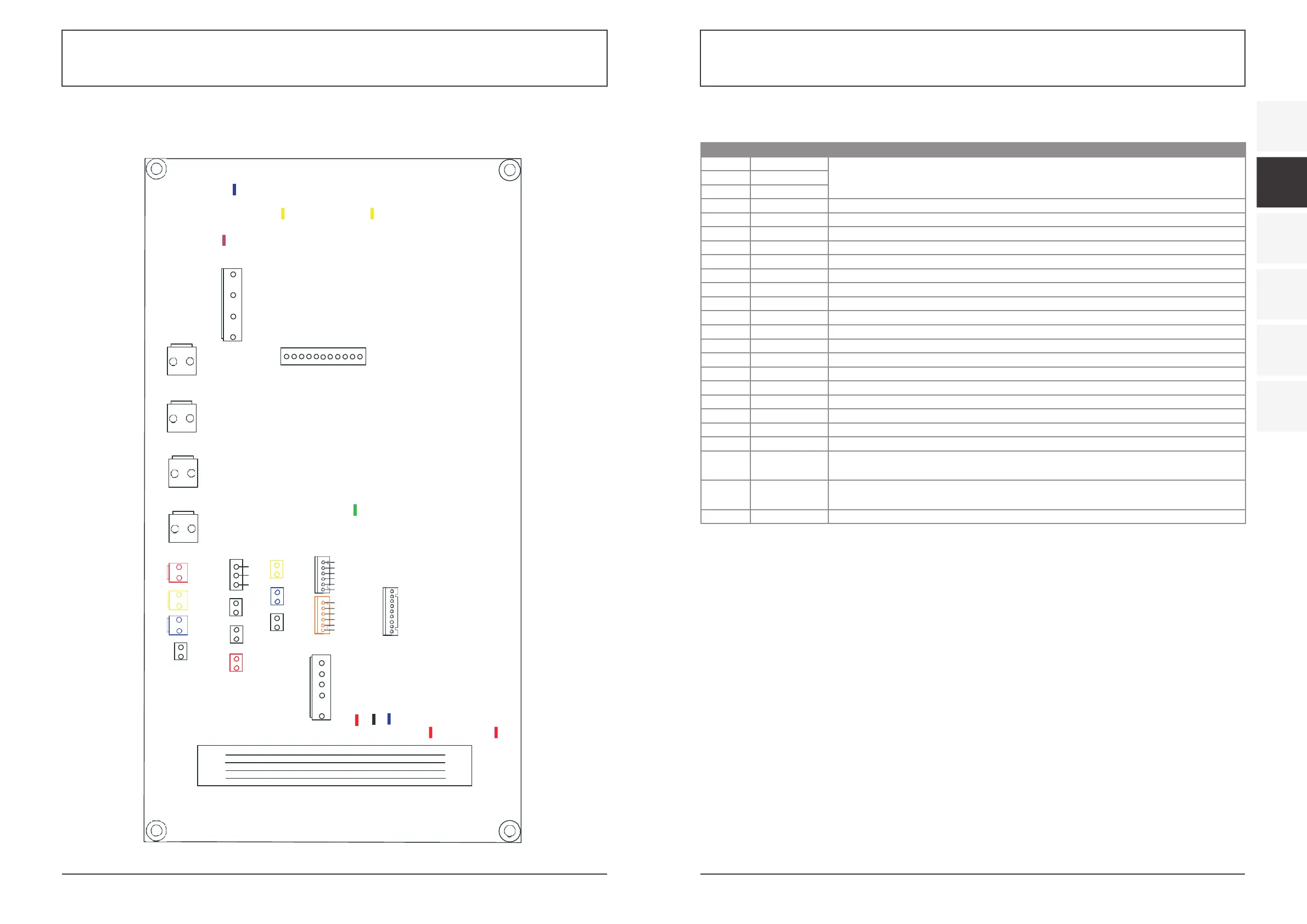

Controller interface diagram en definitie Moederbord van de onderstaande invoer- en uitvoerinterface-instructies
Nummer Symbool Betekenis
01 P10-(U)
02 P10-(V) Compressor (uitvoer 220-230VAC)
03 P10-(W)
04 CN18(EMV) Waterpomp (uitvoer 220-230VAC)
05 CN13(HEAT) 4-wegklep (uitvoer 220-230VAC)
06 CN96(H) Hoge snelheid ventilator (uitvoer 220-230VAC)
07 CN96(L) Lage snelheid ventilator (uitvoer 220-230VAC)
08 P1 (AC-L) Leefdraad (invoer 220-230VAC)
09 P2(AC-N) Neutrale draad (invoer 220-230VAC)
10 CN99(PL) Druk sensor
11 CN29(OVT) Waterstroom knop (invoer)
12 CN30(HP) Hogedruk knop (invoer)
13 CN31(LP) Low pressure switch (invoer)
14 CN7(OAT) Systeem afzuig temperatuur (invoer)
15 CN21(RES1) Waterinvoer temperatuur (invoer)
16 CN22(RES2) Water uitvoer temperatuur (invoer)
17 CN8(OPT) Systeem ventilator spoeltemperatuur (invoer)
18 CN12(PH) Omgevingstemperatuur (invoer)
19 CN9(OHT) Systeem Uitlaattemperatuur (invoer)
20 POO(GND) Aarddraad
21 P01(GND) Aarddraad
22
P13(L)
P14(L)
Electrische reactor
23
R485(B)
R485(A)
Color line controller communicatie
24 CN15 Elektronisch expansieventiel
CN30(HP)CN31(LP)
CN7(OAT)
CN8(OPT) CN99(PL)
GND 0-5V IN 5V
CN22(RES2
C
)
N9(OHT)
CN12(PH)
D C B A 12V12V D C B
A
12V
12V
T-
TOOL0
EVDD
CN401
'(
Controller interface diagram and definition
