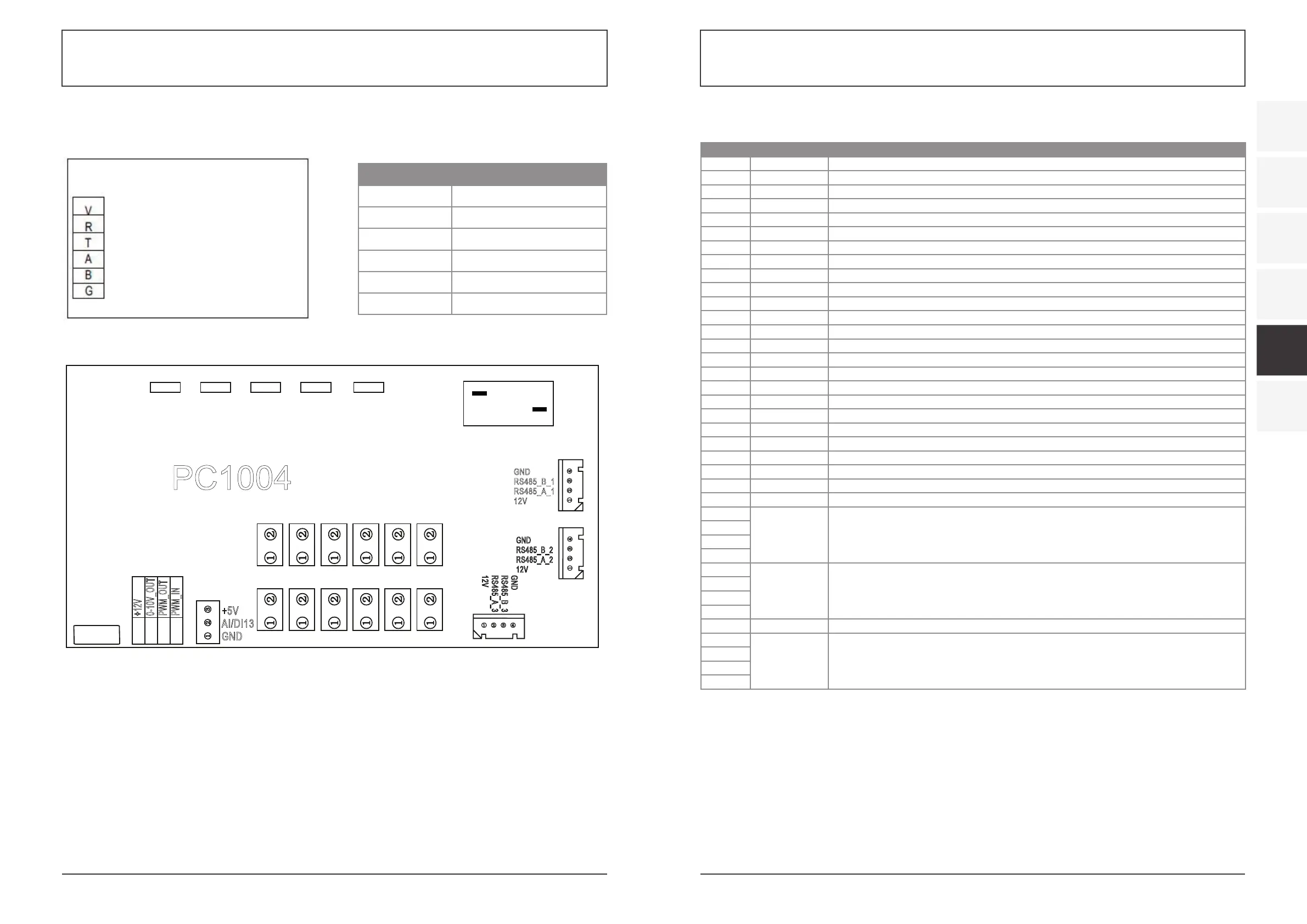

4.4 SKITSERING AF GRÆNSEFLADE
(1) Diagram og definition
Skilt Betydning
V 12V (strøm +)
R Ikke i brug
T Ikke i brug
A 485A
B 485B
G GND (strøm-)
(2) Controllergrænsefladens diagram og definition
Der findes oplysninger om hovedpanelets ind- og udgangsgrænseflader nedenfor
Nummer Skilt Betydning
01 OUT1 Kompressor (output 220-230 V AC)
02 OUT2 Vandpumpe (output 220-230 V AC)
03 OUT3 4-vejsventil (output 220-230 V AC)
04 OUT4 Høj hastighed for ventilator (output 220-230 V AC)
05 OUT5 Lav hastighed for ventilator (output 220-230 V AC)
06 AC-L Strømførende ledning (input 220-230 V AC)
07 AC-N Neutral ledning (input 220-230 V AC)
08 AI/DI01 Nødkontaktindgang
09 AI/DI02 Kontaktindgang til vandgennemstrømning
10 AI/DI03 Lavtryksindgang for systemet
11 AI/DI04 Højtryksindgang for systemet
12 AI/DI05 Systemudsugningstemperatur indløb
13 AI/DI06 Vandindløbstemperatur indløb
14 AI/DI07 Vandudledningstemperatur (indløb)
15 AI/DI08 Systemventilspoletemperatur indløb
16 AI/DI09 Omgivelsestemperatur indløb
17 AI/DI10 Tilstandskontaktindgang
18 AI/DI11 Master/slave-maskinkontakt/indgang til frostsikring
19 AI12(50K) Systemudsugningstemperatur indløb
20 0_5V_IN Registrering af kompressorstrøm/kompressorsensor (indløb)
21 PWM_IN Master/slave-maskinkontakt/feedbacksignal fra EC fan (indløb)
22 PWM_OUT AC-ventilatorkontrol (output)
23 0_10V_OUT EC-ventilatorkontrol (output)
24 +5V +5V (output)
25 +12V +12V (output)
26 GND
27 485_B1
Panelkommunikation med frekvenskonvertering
28 485_A1
29 12V
30 GND
31 485_B2
Kommunikation med farvet linje
32 485_A2
33 12V
34 CN9 Elektronisk ekspansionsventil
35 GND
36 485_B3
Porten til centraliceret kontrolsystem
37 485_A3
38 12V
4.OPERATION AND USE
23
Sign
Meaning
V
12V（power +）
R
No use
T
No use
A
485A
B
485B
G
GND(power-)
V
R
T
A
B
G
(2) Parameter list
Meaning
Default Remarks
Refrigeration target temperature set point
27
℃
Adjustable
Heating the target temperature set point
27
℃
Adjustable
Automatic target temerature set point
27
℃
Adjustable
4.4
Interface drawin
(1) Wire control interface diagram and definition
(2) Controller interface diagram and definition
AC-L
OUT1
OUT2
CN2
CN8
CN13
OUT3
AC-N
OUT4
OUT5
PC1004
CN9
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
AI/DI12
AI/DI11
AI/DI10
AI/DI09
AI/DI08
AI/DI07
AI/DI06
AI/DI05
AI/DI04
AI/DI03
AI/DI02
AI/DI01
0-10V_OUT
PWM_OUT
PWM_IN
+12V
GND
GND
GND
GND
+5V
AI/DI13
GND
GND
RS485_B_2
RS485_A_2
12V
G
N
D
R
S
4
85
_
B
_
3
R
S
48
5
_A_
3
12
V
GND
RS485_B_1
RS485_A_1
12V
