ENNL
FR
DA
SV
EN
DE
VARMEPUMP TIL SWIMMINGPOOL TYPE PXVARMEPUMP TIL SWIMMINGPOOL TYPE PX
160
161
Ændringer, der tjener såvel den teknologiske udvikling som undtagelser! BETJENINGSVEJLEDNING NORSUPWWW.NORSUP.EU Ændringer, der tjener såvel den teknologiske udvikling som undtagelser!

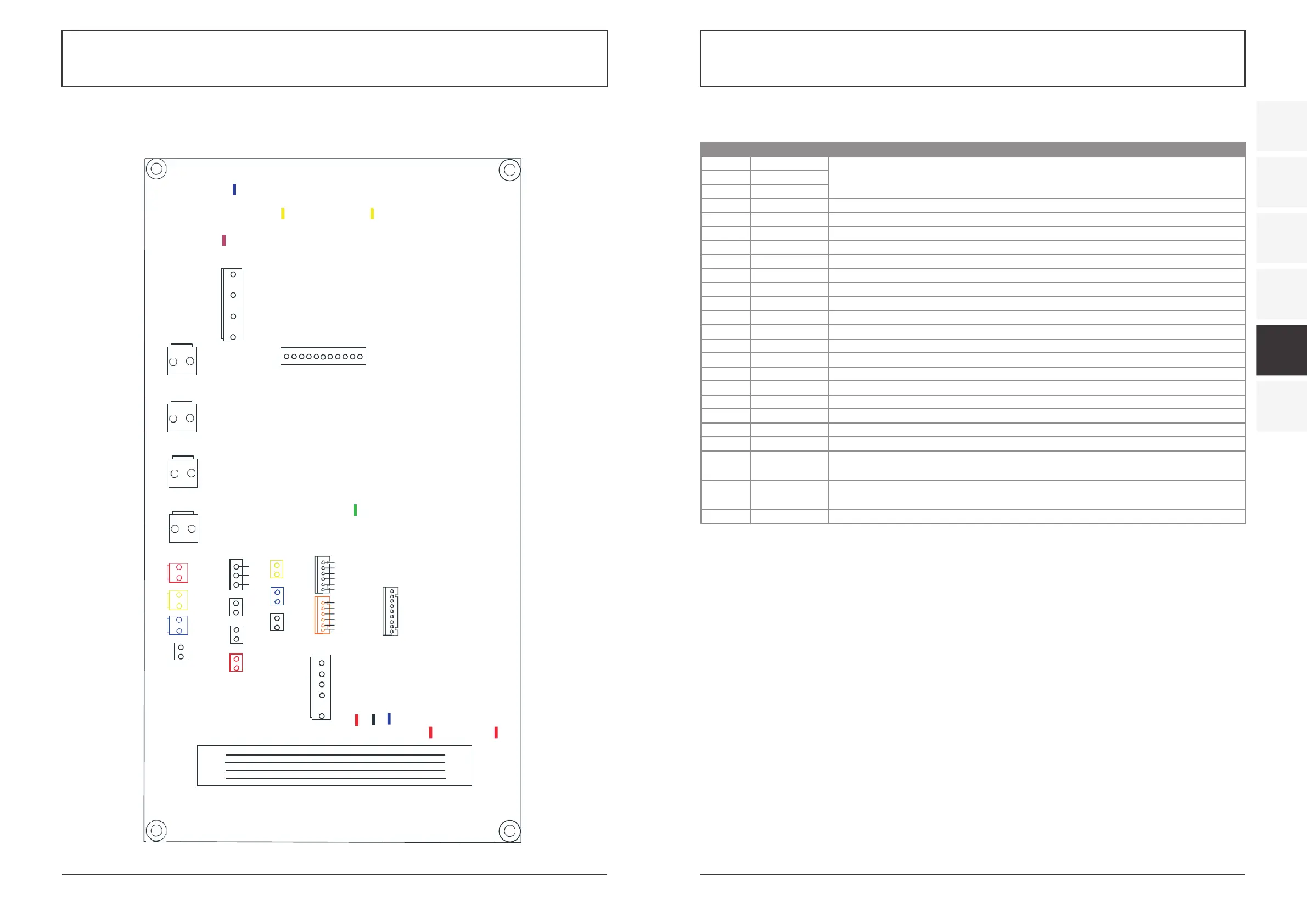

Controllergrænsefladens diagram og definition Der findes oplysninger om hovedpanelets ind- og udgangsgrænseflader nedenfor
Nummer Skilt Betydning
01 P10-(U)
02 P10-(V) Kompressor (output 220-230 VAC)
03 P10-(W)
04 CN18(EMV) Vandpumpe (output 220-230 VAC)
05 CN13(HEAT) 4-vejsven il (output 220-230 VAC)
06 CN96(H) Høj hastighed for ventilator (output 220-230 VAC)
07 CN96(L) Lav hastighed for ventilator (output 220-230 VAC)
08 P1(AC-L) Strømførende ledning (input 220-230 VAC)
09 P2(AC-N) Neutral ledning (input 220-230 VAC)
10 CN99(PL) Tryksensor
11 CN29(OVT) Vandgennemstrømningskontakt (indløb)
12 CN30(HP) Højrykskontakt (indløb)
13 CN31(LP) Lavtrykskontakt (indløb)
14 CN7(OAT) Systemudsugningstemperatur (indløb)
15 CN21 (RES1) Vandindløbstemperatur (indløb)
16 CN22(RES2) Vandudledningstemperatur (indløb)
17 CN8(OPT) Systemventilspoletemperatur (indløb)
18 CN12(PH) Omgivelsestemperatur (indløb)
19 CN9(OHT) Systemudsugningstemperatur (indløb)
20 POO(GND) Jordledning
21 P01(GND) Jordledning
22
P13(L)
P14(L)
Elektrisk reaktor
23
R485(B)
R485(A)
Kommunikation med farvet linje
24 CN15 Elektronisk ekspansionsventil
CN21(RES1)
CN29(OVT)
CN30(HP)CN31(LP)
CN13(HEAT)
CN18(EMV)
CN66(RY)
CN11(FOUR)
C
CN96
N
P1(ACL)
CN7(OAT)
CN8(OPT) CN99(PL)
L
H
P2(ACN)
RS485
GND 0-5V IN 5V
CN22(RES2
C
)
N9(OHT)
CN12(PH)
P00(GND)
CN97
10
11
CN15
9
C24
8
  
7
6
D C B A 12V12V D C B
A
12V
12V
5
4
P10-1(U)
LED1
RESET
T-
RESET
TOOL0
3
EVDD
GND
P10-2(V)
P10-3(W)
2
1
P01(GND)
CN401

CN10
P14(L)
P13(L)




'(

4.OPERATION AND USE
Controller interface diagram and definition
