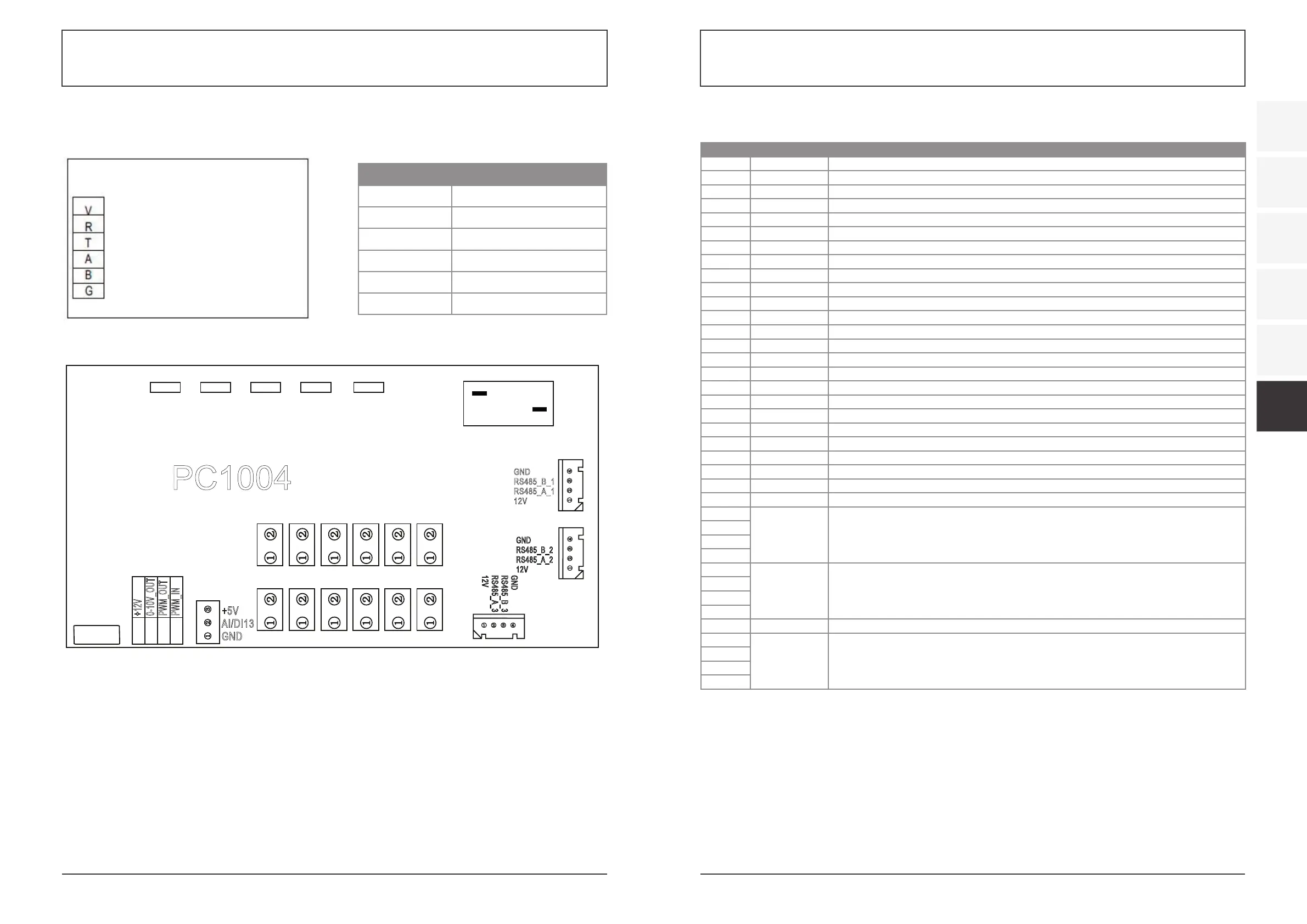

4.4 GRÄNSSNITTSDRAGNING
(1) Gränssnittsdiagram för trådkontroll och definition
Skylt Betydelse
V 12V (effekt +)
R Ingen användning
T Ingen användning
A 485A
B 485B
G GND (effekt-)
(2) Controller gränssnittsschema och definition
Moderkortet i in- och utgångsgränssnitt instruktionerna nedan
Nummer Skylt Betydelse
01 OUT1 Kompressor (utgång 220-230VAC)
02 OUT2 Vattenpump (utgång 220-230VAC)
03 OUT3 4-vägsventil (utgång 220-230VAC)
04 OUT4 Hög hastighet på fläkten (utgång 220-230VAC)
05 OUT5 Låg hastighet på fläkten (utgång 220-230VAC)
06 AC-L Spänningsatt kabel (ingång 220-230VAC)
07 AC-N Neutral tråd (ingång 220-230VAC)
08 AI/DI01 Nödbrytare ingång
09 AI/DI02 Vattenflödesbrytare ingång
10 AI/DI03 System lågtrycksingång
11 AI/DI04 Systemets högtrycksingång
12 AI/DI05 Inmatning av systemets sugtemperatur
13 AI/DI06 Vatten ingångs temperatur
14 AI/DI07 Vattenutgångstemperatur (ingång)
15 AI/DI08 Systemfläktens spole temperaturingång
16 AI/DI09 Omgivningstemperaturingång
17 AI/DI10 Lägesomkopplaringång
18 AI/DI11 Master-slavmaskinomkopplare / frostskydds-temperaturingång
19 AI12(50K) System ingång för avgastemperatur
20 0_5V_IN Kompressorströmdetektering / Trycksensor (ingång)
21 PWM_IN Master-slavmaskinomkopplare / Feedback-signal för EC fläkt (ingång)
22 PWM_OUT AC-fläktkontroll (utgång)
23 0_10V_OUT EC-fläktkontroll (utgång)
24 +5V +5V (utgång)
25 +12V +12V (utgång)
26 GND
27 485_B1
Frekvensomvandling krets kommunikation
28 485_A1
29 12V
30 GND
31 485_B2
Färgledningskommunikation
32 485_A2
33 12V
34 CN9 Elektronisk expansionsventil
35 GND
36 485_B3
Porten för centraliserat styrsystem
37 485_A3
38 12V
