VÄRMEPUMP FÖR SIMBASSÄNG TYP PXVÄRMEPUMP FÖR SIMBASSÄNG TYP PX
194
195
Förändringar som tjänar såväl den tekniska utvecklingen som undantagna fel! ANVÄNDARMANUAL NORSUPWWW.NORSUP.EU Förändringar som tjänar såväl den tekniska utvecklingen som undantagna fel!

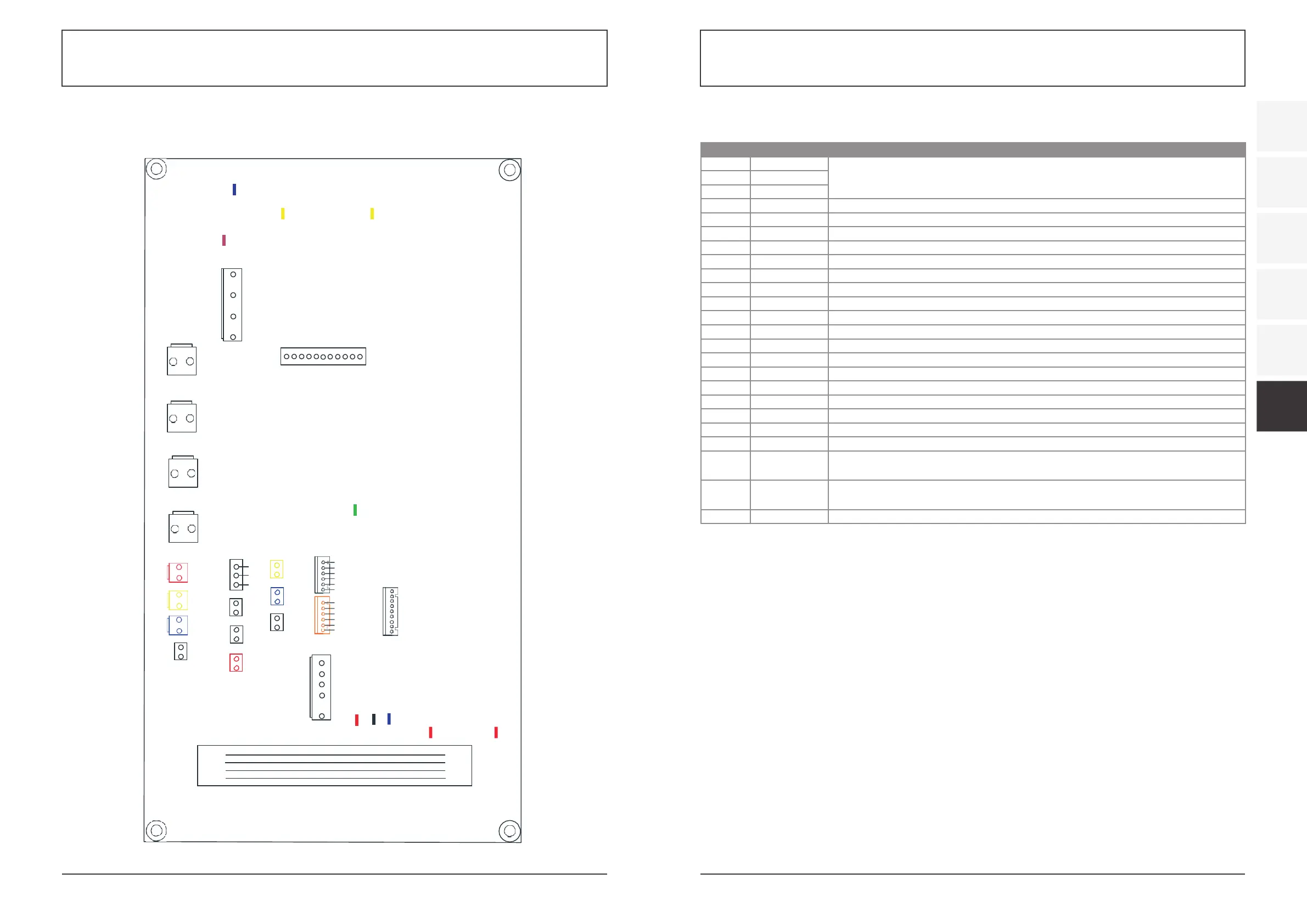

Controller gränssnittsschema och definition Moderkortet i in- och utgångsgränssnitt instruktionerna nedan
Nummer Skylt Betydelse
01 P10-(U)
02 P10-(V) Kompressor (utgång 220-230VAC)
03 P10-(W)
04 CN18(EMV) Vattenpump (utgång 220-230VAC)
05 CN13(HEAT) 4-vägsventil (utgång 220-230VAC)
06 CN96(H) Hög hastighet på fläkten (utgång 220-230VAC)
07 CN96(L) Låg hastighet på fläkten (utgång 220-230VAC)
08 P1(AC-L) Spänningsatt kabel (ingång 220-230VAC)
09 P2(AC-N) Neutral tråd (ingång 220-230VAC)
10 CN99(PL) Trycksensor
11 CN29(OVT) Vattenflödesbrytare (ingång)
12 CN30(HP) Högtrycksbrytare (ingång)
13 CN31 (LP) Lågtrycksbrytare (ingång)
14 CN7(OAT) Systemetssugstemperatur (ingång)
15 CN21(RES1) Vatteninmatningstemperatur (ingång)
16 CN22(RES2) Vattenutgångstemperatur (ingång)
17 CN8(OPT) Systemfläktstemperatur (ingång)
18 CN12(PH) Omgivningstemperatur (ingång)
19 CN9(OHT) System Avgastemperatur (ingång)
20 POO(GND) Jordtråd
21 P01(GND) Jordtråd
22
P13(L)
P14(L)
Elektrisk reaktor
23
R485(B)
R485(A)
Färg line kontroller för kommunikation
24 CN15 Elektronisk expansionsventil
CN30(HP)CN31(LP)
CN7(OAT)
CN8(OPT) CN99(PL)
GND 0-5V IN 5V
CN22(RES2
C
)
N9(OHT)
CN12(PH)
D C B A 12V12V D C B
A
12V
12V
T-
TOOL0
EVDD
CN401
'(
Controller interface diagram and definition
