Figure 26.
Model: E4EB-020/023H
711419A
11/14
1. Supply wire size must be in accordance to the applicable revision of the NEC and all other applicable codes.
2. To change blower speed refer to installation instructions
3. Refer to furnace installation instructions for thermostat connections.
4. If any wire in this unit is to be replaced it must be replaced with 105° C thermoplastic copper wire of the same gauge.
5. Not suitable for use on systems exceeding 120V to ground.
6. Refer to installation instructions for complete wiring diagram.
7. Heating and cooling may be wired on the same speed using the provided jumper wire.
NOTES:
1. La taille du câblage d’alimentation doit être conforme à la révision applicable
des codes NEC et des autres codes applicables.
2. Pour changer la vitesse du ventilateur, consultez les instructions d’installation.
3. Consultez les instructions d’installation de la fournaise pour les branchements
du thermostat.
4. Si l’un ou l’autre des fils de cette unité requiert un remplacement, il doit être
remplacé par un fil en cuivre thermoplastique 105 °C du même gabarit.
5. Ne convient pas à l’utilisation sur les systèmes qui excèdent 120 V à la terre.
6. Consultez les instructions d’installation pour un schéma de câblage complet.
7. Le chauffage et la climatisation peuvent être câblés sur la même vitesse à l’aide
du cavalier fourni.
Optional 4-Speed
Blower
!
WARNING
Switch circuit breakers to the “o”
position before servicing the furnace.
Optional 4-Speed
Blower
!
AVERTISSEMENT
Placez les disjoncteurs en position
« o » avant d’entretenir la fournaise.
FIELD WIRING
LEGEND:
LOW VOLTAGE
HIGH VOLTAGE

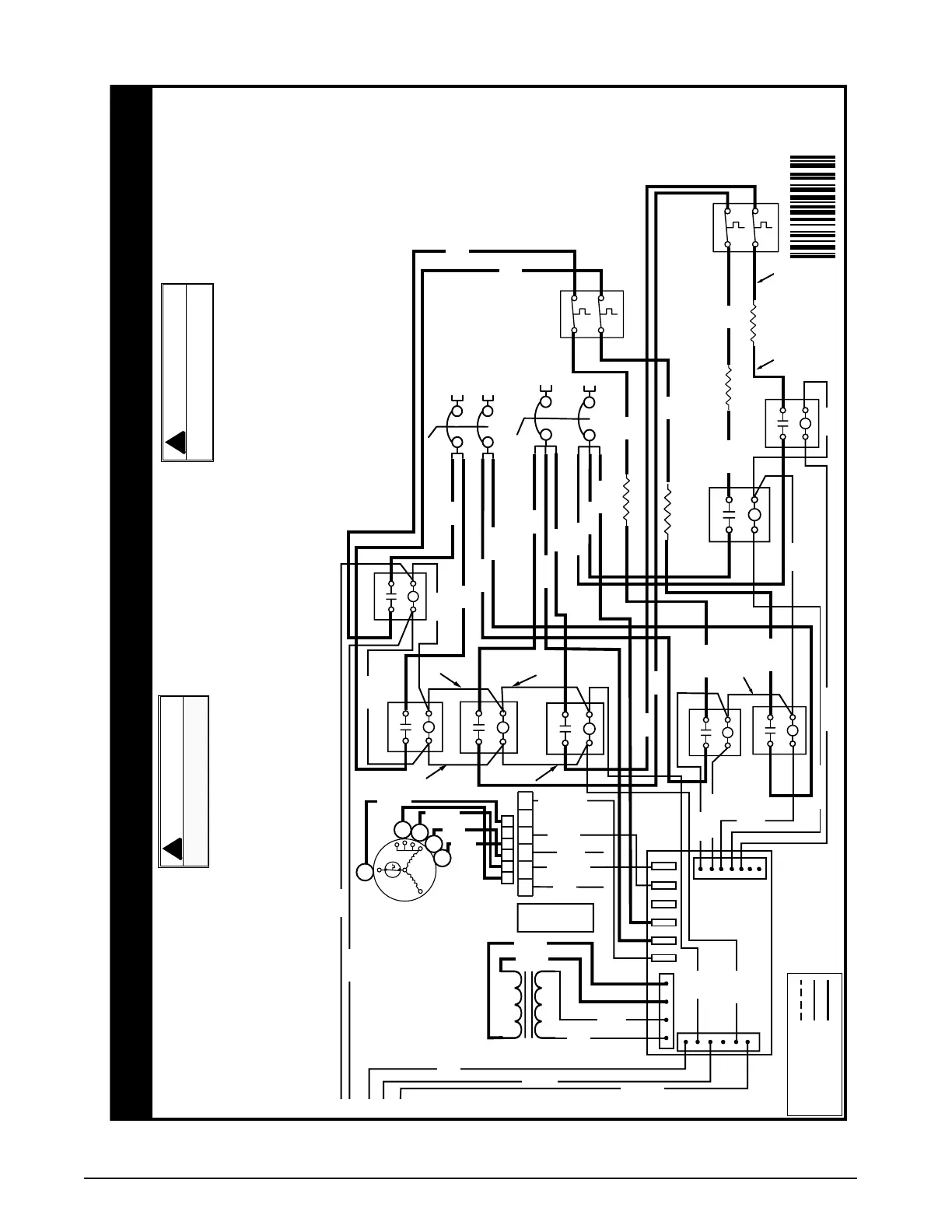

WIRING DIAGRAM
10-WHITE-11(17)
NOT ATTACHED
CIRCUIT BREAKER
CIRCUIT BREAKER
CONTROL
BOARD
Y
G
R
W
C
RC
L2
L1
HEAT
COOL
EAC
L1
L2
HEATER
24V
230V
1
3
5
2
4
6
AC RELAY
COMNO
DC RELAY
COMNO
DC RELAY
COMNO
LIMIT
2
1
4
3
ELEMENT
ELEMENT
AC RELAY
COMNO
1
2
3
4
5
6
RED
ORANGE
YELLOW
BLUE
H
MH
ML
L
C
BLACK
DC RELAY
COMNO
ELEMENT
LIMIT
2
1
4
3
AC RELAY
COMNO
AC RELAY
COMNO
DC RELAY
COMNO
ELEMENT
WHITE
ORANGE
ORANGE
BLUE
BLUE
GRAY
WHITE
RED
GREEN
YELLOW
RED
GRAY
WHITE
BLACK
GRAY
GRAY
YELLOW
BROWN
BLACK
RED
YELLOW
GRAY
WHITE
RED
RED
WHITE
WHITE
GRAY
BLACK
BLACK
GRAY
WHITE
RED
RED
RED
RED
BLACK
BLACK
BLACK
RED
RED
BLACK
GRAY
BLACK
RED
GRAY
BLACK
RED
RED
GRAY
BLACK
RED
