34
4-2 Déconnexion
Tenez le moteur fermement en main et tirez sur la pièce à main pour la désaccoupler.
5. Montage et retrait de la fraise
5-1 Montage de la fraise
1) Tournez la bague de verrouillage de la fraise en direction du pictogramme
“
”
jusqu
’
à ce
qu
’
un clic se fasse entendre. (Fig. 2)
2) Insérez complètement la fraise dans le mandrin, puis tournez la bague de verrouillage de la
fraise en direction du pictogramme
“
”
jusqu
’
à ce que les pictogrammes
“ ”
et
“ ”
soient alignés.
3) Vérifiez la bonne tenue de la fraise en tirant et poussant celle-ci délicatement.

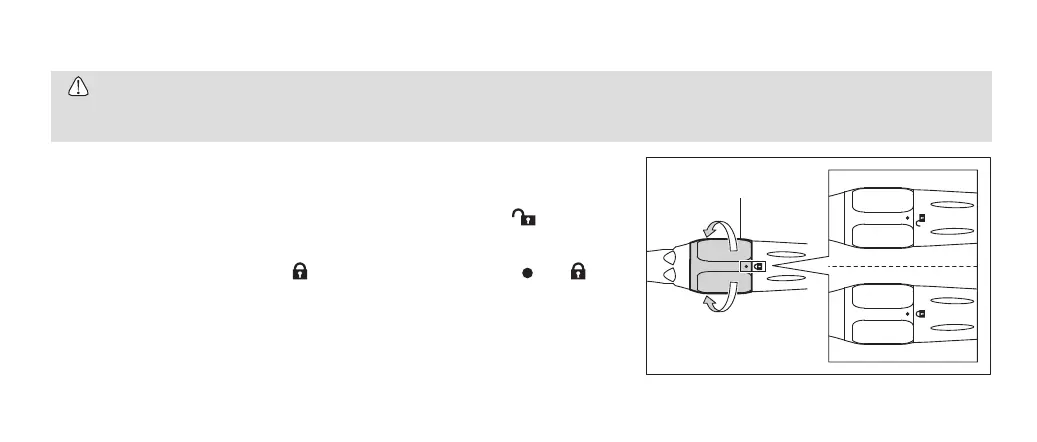

Fig. 2
Bague de verrouillage
de la fraise
Ouvert
Fermé
Mandrin fermé
Mandrin ouvert
ATTENTION
• Ne déconnectez l
’
instrument qu
’
une fois que le moteur est complètement arrêté.
• Connectez-le UNIQUEMENT à des moteurs de type E (ISO 3964) avec une vitesse maximale inférieure ou égale à 40000min
-1
.
