28

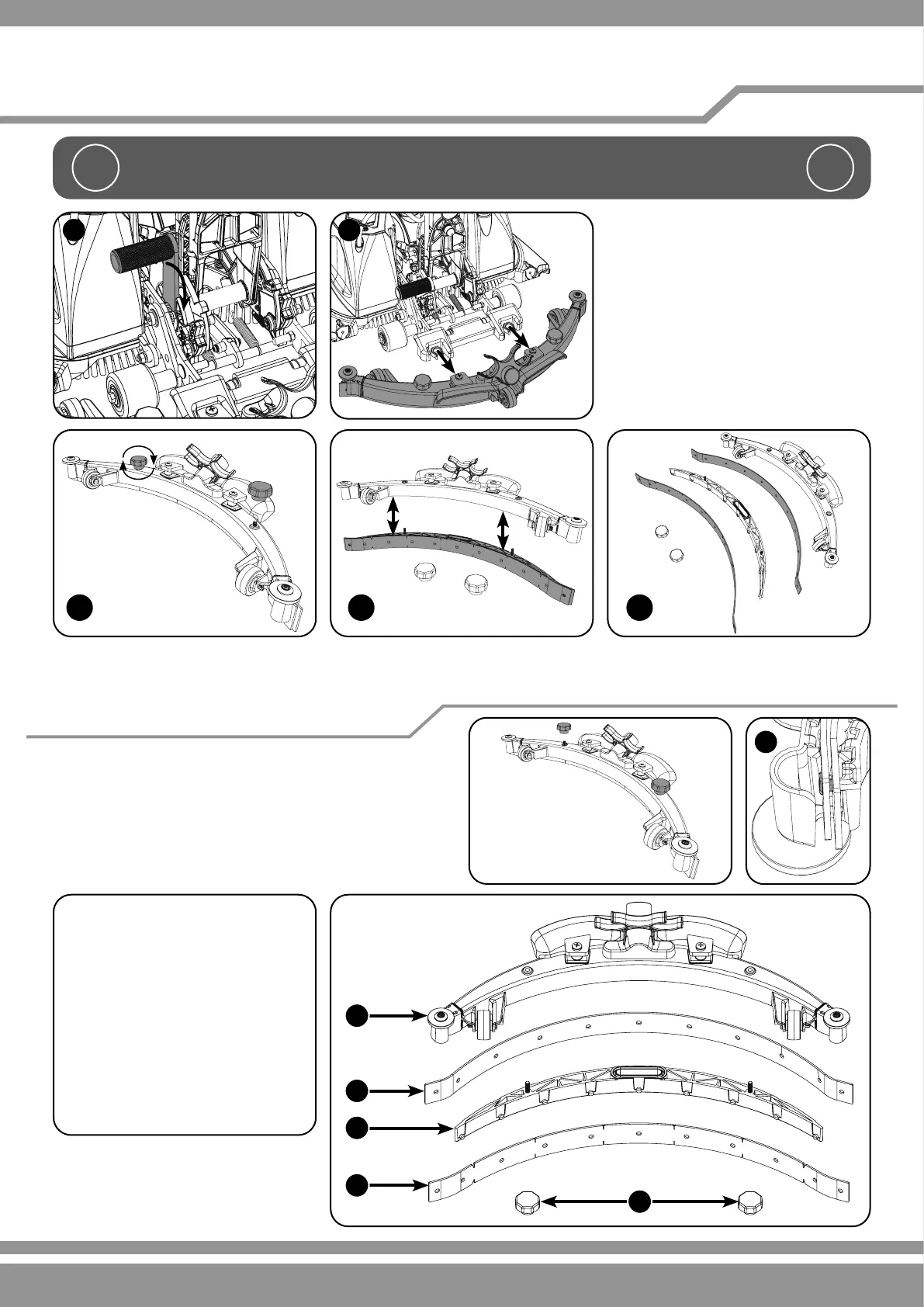

Panoramica
del tergipavimento
1. Manopole di ritegno x 2
2. Lama anteriore
(scanalata / reversibile)
3. Supporto lama
4. Lama posteriore
5. Corpo principale del tergipavimento
NOTA: le lame sono progettate in modo
da essere reversibili e ruotate per orire 4
superci utilizzabili (anteriore, posteriore,
superiore e inferiore, prolungandone così
la durata utile).
Per sostituire l’attrezzo tergipavimento,
abbassare innanzitutto l’attrezzo
agendo sul pedale di abbassamento (A)
dell’attrezzo stesso sul lato sinistro.
Estrarre l’attrezzo tergipavimento dalla
macchina (B).
Rimontare il supporto lama; bloccare con le due manopole di
ritegno esterne. Assicurarsi che la lama scanalata si trovi sul lato
anteriore del tergipavimento.
Rimontare il tergipavimento utilizzando le due manopole centrali.
Assicurarsi che i fori di estremità su entrambe le lame Squeegee
siano posizionati correttamente sulle modanature degli agganci a
forma di ‘T’! (A).
Sostituire le lame Squeegee utilizzando il set
lame di ricambio (903531) (Fig. 3), montando
le lame sulle alette stampate di centraggio.
Rimuovere il supporto lama (2). Svitare le due manopole che ssano il
supporto lama (1).
Sostituzione delle lame tergipavimento
!!
PRIMA DI ESEGUIRE QUALSIASI INTERVENTO DI MANUTENZIONE, VERIFICARE
SEMPRE CHE LA MACCHINA SIA SPENTA E CHE LA BATTERIA SIA STATA RIMOSSA.
Rimontaggio delle lame tergipavimento
