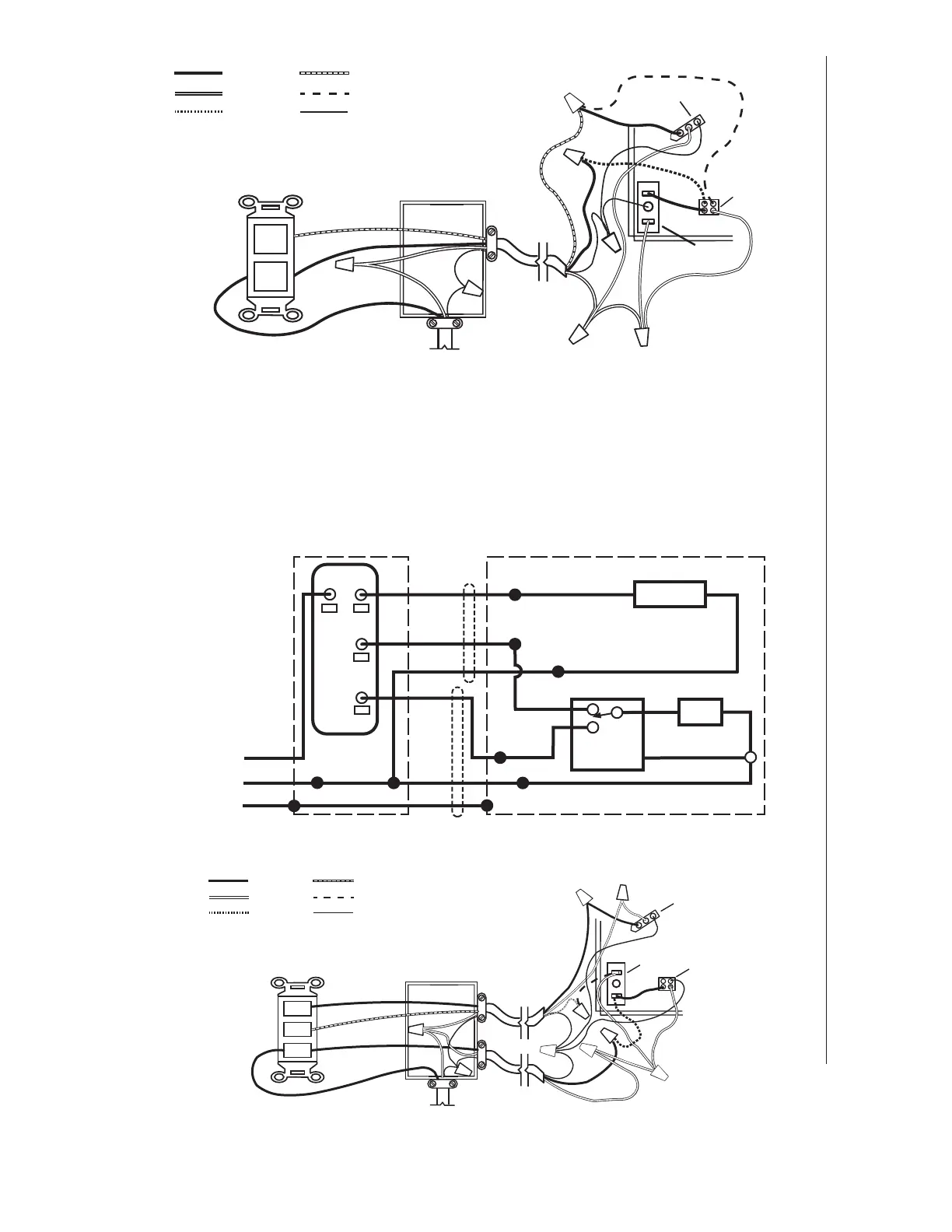

OPTION DE CÂBLAGE #2
• Lorsque le premier interrupteur (1) est en position ON, le ventilateur fonctionne automatiquement selon les conditions
d’humidité de la pièce.
• Mettre le ventilateur en position ON immédiatement (pour le contrôle des odeurs) à l’aide du deuxième interrupteur
(2).
• Utiliser le troisième interrupteur (3) pour mettre l’éclairage en position ON/OFF.
COMMANDE À 3 FONCTIONS
(ACHETER SÉPARÉMENT)
ÉCLAIRAGE
(ON/OFF)
COM
VENTILATEUR
(ON/OFF)
VENTILATEUR AUTO
(AUTO/OFF)
ALIMENTATION
120
VCA
INTERRUPTEUR
BLANC
TERRE
NOIR
NOIR
BLANC
APPAREIL
NOIR
BLANC
TERRE
NOIR
ROUGE
ÉCLAIRAGE
BLANC
BLANC
NOIR
BLANC
BRUN
COMMANDE
HUMIDITÉ
VENT.
BLANC
(1)
(2)
(3)
GRIS
INTERRUPTEUR
NOIR
BLANC
ROUGE
TERRE (vert ou dénudé)
Ne pas utiliser
de contrôle
de vitesse.
(acheter séparément)
BRUN
120 VCA
BOÎTE
D’INTERRUPTEUR
GRIS
ÉCLAIRAGE
ON/OFF
VENTILATEUR
Auto/OFF
ALIMENTATION
PRISE
ÉCLAIRAGE
PRISE
VENTILATEUR
option
PRISE CAPTEUR
D’HUMIDITÉ
INTERRUPTEUR
NOIR
BLANC
ROUGE
TERRE (vert ou dénudé)
Ne pas utiliser
de contrôle
de vitesse.
(Acheter séparément)
BRUN
PRISE ÉCLAIRAGE
120 VCA
BOÎTE
D’INTERRUPTEUR
GRIS
ÉCLAIRAGE
ON/OFF
VENTILATEUR Auto
Auto/OFF
VENTILATEUR
ON/OFF
ALIMENTATION
PRISE CAPTEUR
D’HUMIDITÉ
PRISE
VENTILATEUR
