INSTRUCTIONS POUR L’INSTALLATION, L’UTILISATION ET L’ENTRETIEN INSTALLATION
16

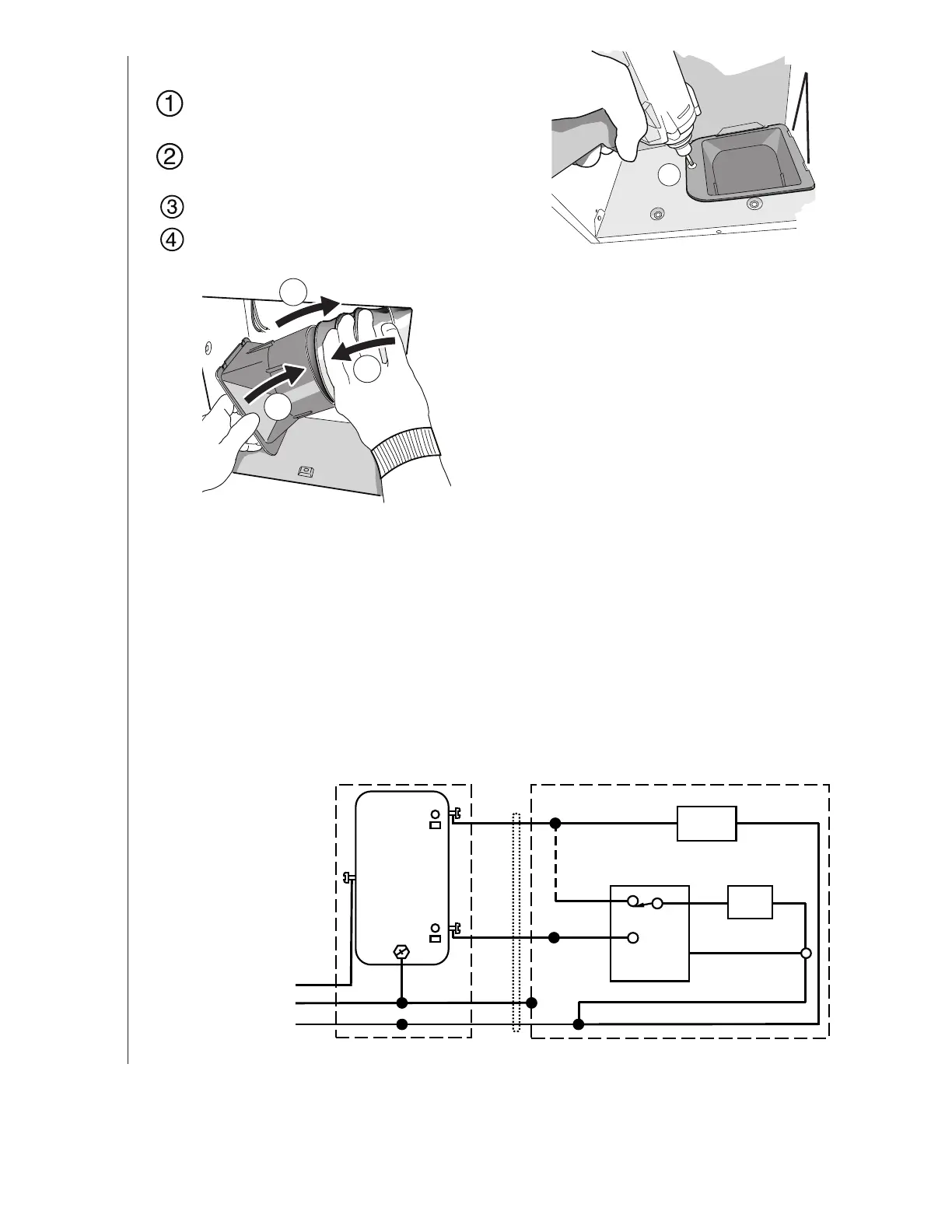

9. Raccorder le conduit rond de 4 po.
Tirer le conduit existant à travers l’ouverture
d’évacuation du boîtier.
Joindre le conduit au raccord et fixer le joint avec du
ruban.
Pousser le conduit et le raccord à travers l’ouverture.
Placer les languettes et fixer le raccord avec des vis
du sac de pièces.
Installer le ventilateur. Finir le
plafond, puis installer la grille.
Voir les étapes 9 et 10 de la page 14.
1
2
3
4
LANGUETTES
SCHÉMAS DE CÂBLAGE
OPTION DE CÂBLAGE #1
• Lorsque le premier interrupteur (1) est en position ON, le ventilateur fonctionne automatiquement, selon les conditions
d’humidité de la pièce.
• Mettre le ventilateur en position ON immédiatement pour régler la durée de la minuterie (pour le contrôle des odeurs),
en réinitialisant le premier interrupteur.
• Utiliser le deuxième interrupteur (2) pour les positions ON/OFF de l’éclairage.
• Avec le branchement optionnel montré, le ventilateur est toujours en position ON lorsque l’éclairage est en position
ON.
NOIR
HUMIDITÉ
COMMANDE
ÉCLAIRAGE
VENTILATEUR
GRIS
BRUN
NOIR
ROUGE
NOIR
NOIR
BLANC
BLANC
BLANC
BLANC
BLANC
TERRE
TERRE
ÉCLAIRAGE
(ON/OFF)
VENTILATEUR
(AUTO/OFF)
120
VCA
COM
COMMANDE À 2 FONCTIONS
(ACHETER SÉPARÉMENT)
BLANC
TERRE
INTERRUPTEUR APPAREIL
(Option)
(1)
(2)
ALIMENTATION
