INSTRUCTIONS POUR L’INSTALLATION, L’UTILISATION ET L’ENTRETIEN
INSTALLATION
15

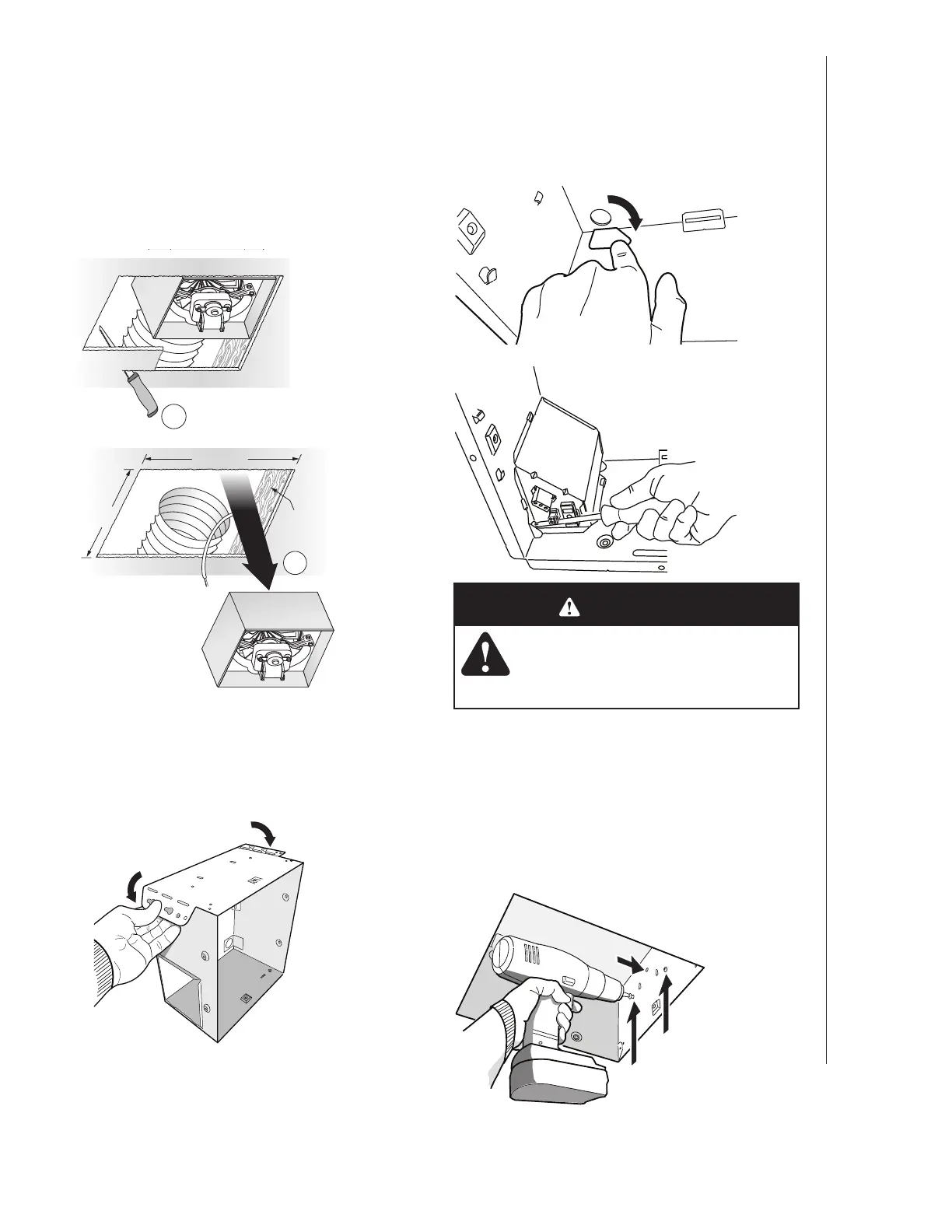

5. Enlever l’ancien
ventilateur.
Agrandir l’ouverture au plafond (au besoin),
pour qu’elle fasse 9 ¾ po (côté parallèle à
la solive) sur 10 ½ po (côté perpendiculaire
à la solive). Laisser les conduits et le
câblage en place.
6. Plier les oreilles de
montage à plat sur le
boîtier.
REMPLACEMENT
2
10 ½ po
9 ¾ po
SOLIVE
1
7. Brancher les fils.
Raccorder le câble d’alimentation au boîtier par un
connecteur homologué UL adéquat (non inclus).
Brancher les fils comme l’indique le schéma de câblage.
Replacer le panneau de câblage et le fixer avec des vis
du sac de pièces.
8. Fixer le boîtier à la charpente du
plafond.
Fixer le boîtier à la charpente du plafond en vissant des
vis pour bois ou à gypse standard (non incluses) aux
endroits illustrés.
*
Vis facultative dans le trou central.
CAUTION
• NE PAS TOUCHER À LA CARTE DE
CIRCUIT DU CAPTEUR D’HUMIDITÉ.
Une décharge électrostatique pourrait
endommager la carte de circuit.
