INSTRUCTIONS POUR L’INSTALLATION, L’UTILISATION ET L’ENTRETIEN
INSTALLATION
14

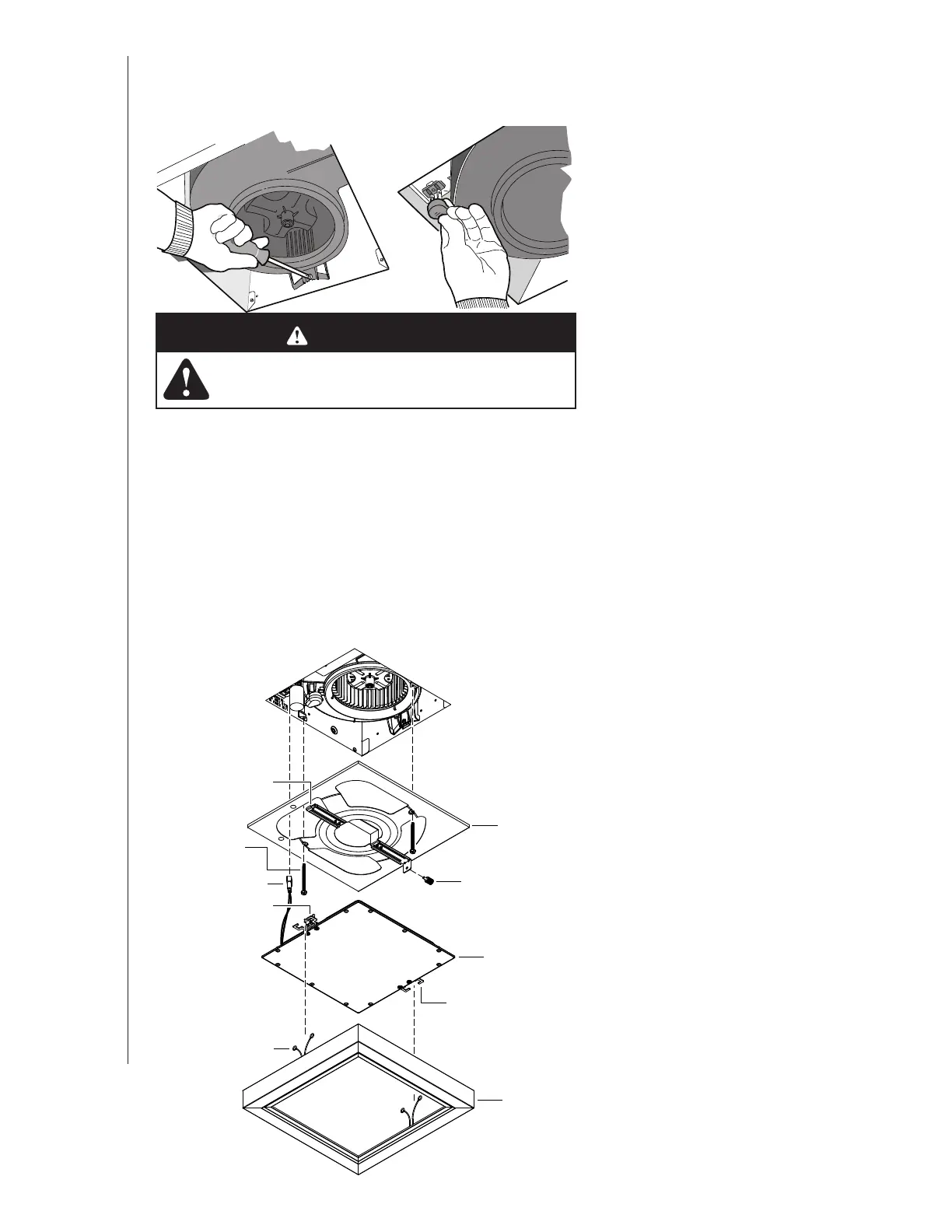

10. Finir le plafond, puis installer la grille.
Fixer la PLAQUE DE FIXATION au boîtier à l’aide des SUPPORTS
DE GRILLE installés à l’étape 4 et de deux (2) VIS.
Brancher la FICHE DU PANNEAU LUMINEUX sur la prise au coin
du boîtier.
Placer la GLISSIÈRE DU PANNEAU LUMINEUX sur le CROCHET
de la PLAQUE DE FIXATION.
Rapprocher l’autre côté du PANNEAU LUMINEUX de la PLAQUE
DE FIXATION et serrer la VIS DE FIXATION.
Aligner le CADRE DE GRILLE avec les (3) OUVERTURES DU
PANNEAU LUMINEUX et pivoter le CADRE DE GRILLE dans le
sens horaire pour le fixer au PANNEAU LUMINEUX.
9. Installer le ventilateur.
Replacer le ventilateur. Le fixer avec deux (2) vis du sac de pièces et
brancher sa fiche sur la prise noire.
PLAQUE
DE FIXATION
PANNEAU
LUMINEUX
CADRE
DE GRILLE
VIS DE FIXATION
VIS DE FIXATION
DE LA PLAQUE
DE FIXATION (2)
FICHE DU
PANNEAU LUMINEUX
CROCHET
GLISSIÈRE
RESSORT
DE GRILLE (2)
ATTACHE DES RESSORTS
DE GRILLE (2)
ATTENTION
• S’assurer que le câblage à l’intérieur du boîtier
n’interfère pas avec la ré-installation du ventilateur.
