INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
25

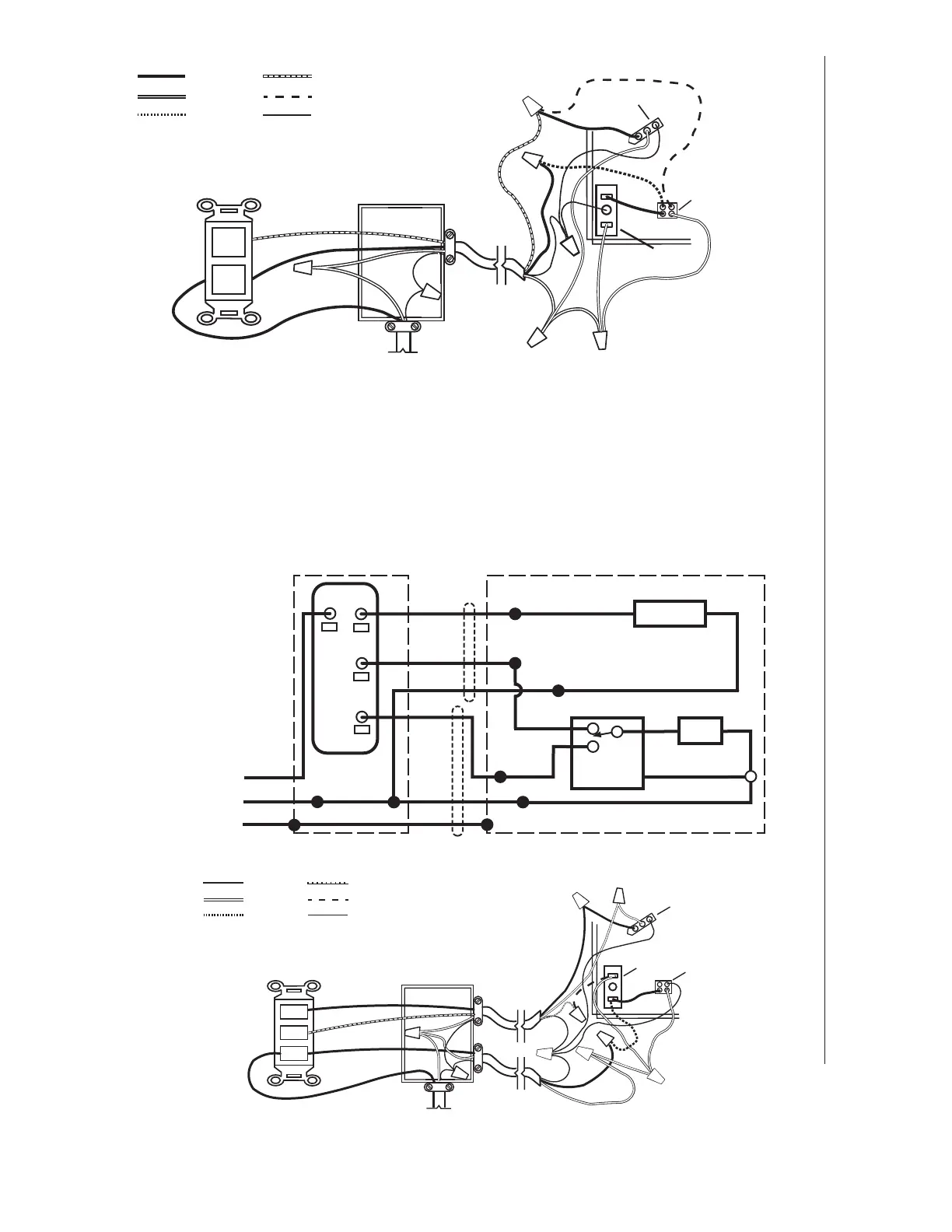

OPCIÓN DE CABLEADO N.º 2
• Cuando el primer interruptor (1) está encendido (ON), el ventilador funcionará automáticamente, con base en las
condiciones de humedad de la habitación.
• Encienda el ventilador de inmediato (para controlar olores) con el segundo interruptor (2).
• Use el tercer interruptor (3) para encender/apagar la luz.
CONTROL DE 3 FUNCIONES
(SE COMPRA POR SEPARADO)
LUZ
(ENCENDIDO/
APAGADO)
COM
VENTILADOR
(ENCENDIDO/
APAGADO)
VENTILADOR
AUTOMÁTICO
(AUTO/APAGADO)
LÍNEA DE
ENTRADA
DE
120 VCA
INTERRUPTOR
BLANCO
TIERRA
NEGRO
NEGRO
BLANCO
UNIDAD
NEGRO
BLANCO
TIERRA
NEGRO
ROJO
LUZ
BLANCO
BLANCO
NEGRO
BLANCO
CAFÉ
CONTROL
DE HUMEDAD
VENTILADOR
BLANCO
(1)
(2)
(3)
GRIS
INTERRUPTOR
NEGRO
BLANCO
ROJO
TIERRA (verde o desnudo)
No use un
control de
velocidad.
(se compra por separado)
CAFÉ
120 VCA
CAJA DE
INTERRUPTOR
GRIS
ENTRADA
LUCES
ON/OFF
VENTILADOR
Auto/OFF
RECEPTÁCULO
LUCES
opción
RECEPTÁCULO
SENSOR HUMEDAD
RECEPTÁCULO
VENTILADOR
INTERRUPTOR
NEGRO
BLANCO
ROJO
TIERRA (verde o desnudo)
(Se compra por separado)
CAFÉ
CAJA DE
INTERRUPTOR
GRIS
VENTILADOR Auto
Auto/OFF
VENTILADOR
ON/OFF
No use un
control de
velocidad.
120 VCA
ENTRADA
RECEPTÁCULO
LUCES
LUCES
ON/OFF
RECEPTÁCULO
VENTILADOR
RECEPTÁCULO
SENSOR HUMEDAD
