NuTone LPN80 - Page 13

LPN80
n
Guide d’installation
Page 13
Installation
4

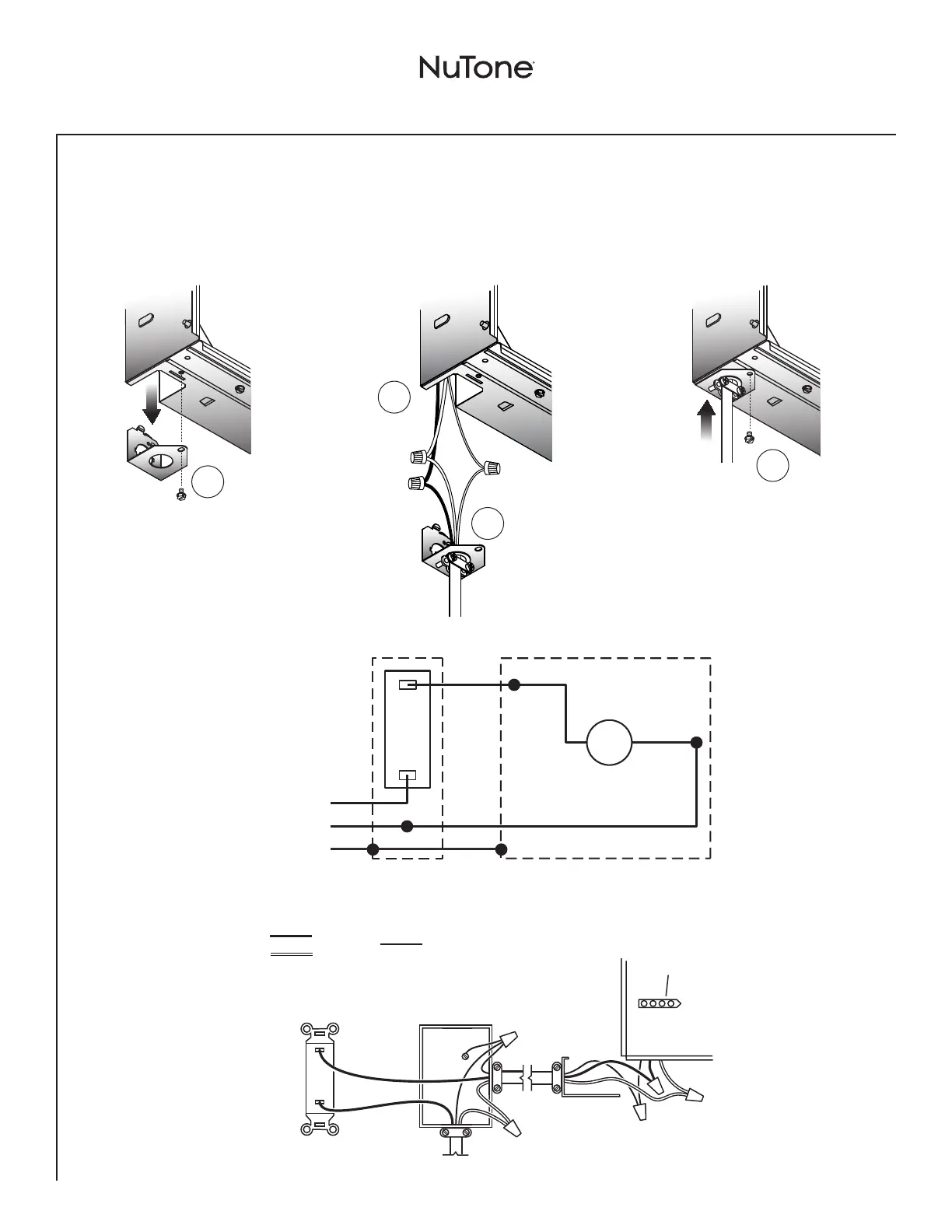

Connecter les fils
• Acheminerunfilélectriquede120VCAjusqu’ausited’installation
• UtiliserlesconnecteurshomologuésULpourfixerlefilàl’ouverturepréamorcéefournie
• Connecterlesfils,telqu’illustrédansleschémadecâblage
Fixer la pince du
câble à l’ouverture
préamorcée. La
plaque peut être
orientée dans le
sens voulu.
Connecter
les fils
ENTRÉE
120 VCA
TERRE
BLANC
NOIR
TERRE
BLANC
NOIR NOIR
BLANC
APPAREILBOÎTE D'INTERRUPTEUR
INTERRUPTEUR
M
INTERRUPTEUR
(vendu séparément)
OUVERTURE
PRÉAMORCÉE
PRISE
ALIMENTATION 120 VCA
BOÎTE
D'INTERRUPTEUR
NOIR
BLANC
FIL DE TERRE (vert ou fil nu)
3
2
1
4
