nux NMP-2 - Power and Connection Jacks; Mode Switch Operation

操作说明 操作说明
当设置踩钉A为瞬时型开关[Momentary Switch（Open档或者close档）]的时候，该指示灯在踩下踩钉
A时点亮松开时熄灭。
4. 踩钉B指示灯
当设置踩钉B为闭锁式开关（Latch Switch）时，该指示灯在踩下踩钉B时点亮，再次踩下熄灭。
当设置踩钉B为瞬时型开关时[Momentary Switch（Open档或者close档）]，该指示灯在踩下踩钉B时点
亮，松开时熄灭。
5. 电源接口
NMP-2使用9V内负外正2.5mm插头电源来激活闭锁式开关（Latch Switch）模式，Open档（带指示灯
的Close档）。
6. 接口A
需要用踩钉A来控制其它设备时，请使用6.35mm单声道连接线。
7. 接口B&A
请使用6.35mm大二芯（TS）或者大三芯（TRS）连接线将您的设备连接在此接口。
* 使用大二芯（TS）连接线时只有踩钉B能工作；如果您需要同时使用踩钉A和踩钉B，请务必使用大三
芯（TRS） 连接线。
8. 模式切换开关
这个开关用于设置踩钉A和踩钉B为闭锁式（Latch Switch）或者瞬时型开关[Momentary
Switch（Open档或者close档）]。
*请阅读其它所需连接设备的说明书，以此来确定NMP-2的模式开关档位。
Open档：当您踩下踩钉，tip=输入 sleeve=屏蔽 都将连接。（使用大二芯连接线）
Close档：当您踩下踩钉，tip=输入 sleeve=屏蔽 都将断开。（使用大二芯连接线）

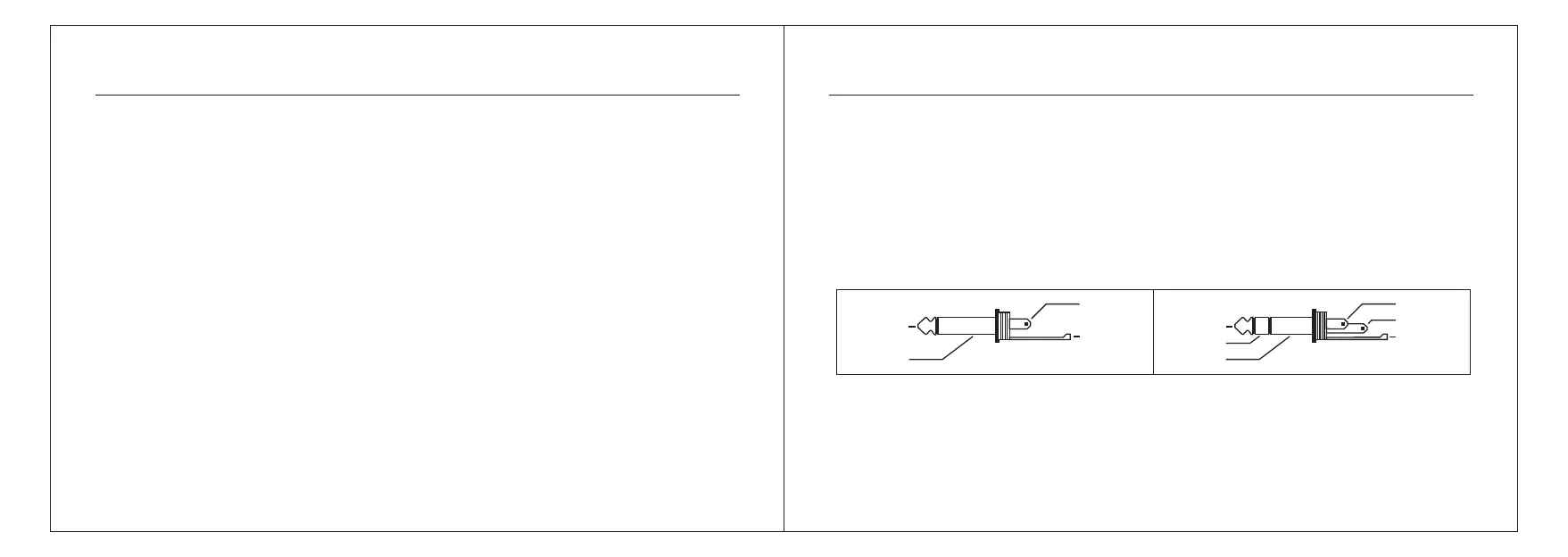

TIP
RING
SLEEVE
TIP
RING
SLEEVE
TIP
SLEEVE
TIP
SLEEVE
