E-100-L
Terminal final de perfil alto Instruções de instalação
DESCRIÇÃO
O nVent RAYCHEM E-100-L é um kit de terminal final com especificação NEMA 4X
com uma lâmpada que indica a tensão na extremidade do circuito. É projetado para
uso com os cabos paralelos de aquecimento industrial modelos
nVent RAYCHEM
BTV-CR, BTV-CT, QTVR-CT, XTV-CT, KTV-CT e VPL-CT da RAYCHEM. Uma vez
instalado, o terminal final é facilmente reintroduzido para manutenção e o cabo
aquecedor pode ser acessado sem retirar o terminal final. A lâmpada LED indicadora
oferece visibilidade excelente.
Este kit pode ser instalado em temperaturas de até -40°C (-40°F). Para facilitar a
instalação, armazene em temperatura acima da de congelamento até imediatamente
antes da instalação.
Estão disponíveis duas unidades:
–
nVent RAYCHEM E-100-L1 para 100-120 V.
– nVent RAYCHEM E-100-L2 para 200-277 V.
Certifique-se de que a especificação de tensão da lâmpada seja igual àquela do
circuito de traço elétrico.
Para obter assistência técnica, ligue para a nVent no número
+1 (800) 545-6258.
FERRAMENTAS REQUERIDAS
• Cortadores de fio • Estilete
• Alicate de bico fino • Chave de fendas ou chave canhão
• Ferramenta de crimpagem Panduit CT-100 ou equivalente
MATERIAIS ADICIONAIS REQUERIDOS
• Abraçadeira para tubo • Fita adesiva de fibra de vidro GT-66 ou GS-54
MATERIAIS OPCIONAIS
• Adaptador para tubos finos de 25 mm (1 pol.) ou menores:
Catálogo número JBS-SPA P/N E90515-000
Este componente é um dispositivo elétrico que deve ser instalado
corretamente para assegurar operação adequada e prevenir choque
elétrico ou incêndio. Leia estes avisos importantes e siga cuidadosamente
todas as instruções de instalação.
• Para minimizar o perigo de incêndio causado por arco elétrico, caso o
cabo aquecedor seja danificado ou instalado incorretamente, e para
cumprir com os requisitos da nVent, das certificações de agências
regulamentadoras e dos códigos elétricos nacionais, deverão ser
usados equipamentos de proteção de contra corrente de fuga à terra.
Arcos voltaicos não podem ser interrompidos por meio de disjuntores
convencionais.
• As aprovações e o desempenho de componentes são baseados no
uso exclusivo de peças especificadas pela nVent. Não use peças de
reposição alternativas ou fita isolante de vinil.
• O núcleo e as fibras do cabo aquecedor preto são condutivos e podem
entrar em curto. Devem ser isolados adequadamente e ser
mantidos secos.
• Fios condutores danificados podem superaquecer ou entrar em curto.
Não quebre os fios condutores ao cortar a capa ou o núcleo.
• Mantenha os componentes e as extremidades do cabo aquecedor
secos antes e durante a instalação.
• Os fios condutores entrarão em curto se entrarem em contato.
Mantenha os fios condutores separados.
• Use somente materiais de isolamento resistentes ao fogo,
como fitas de fibra de vidro ou espuma anti-chama.
• Deixe estas instruções de instalação com o usuário para
consulta futura.
RISCO PARA A SAÚDE: O contato prolongado ou repetido com o
vedante no isolamento do núcleo pode causar irritação da pele.
Lave bem as mãos. Osuperaquecimento ou a queima do vedante
produzirá gases que poderão causar febre. Evite contaminação por
cigarros ou tabaco. Consulte a FISPQ (MSDS) VEN0033 para obter
mais informações.
Telefone de emergência 24 horas por dia da CHEMTREC:
+1 (800) 424-9300.
Informações de segurança e saúde em casos de não emergência:
+1 (800) 545-6258.

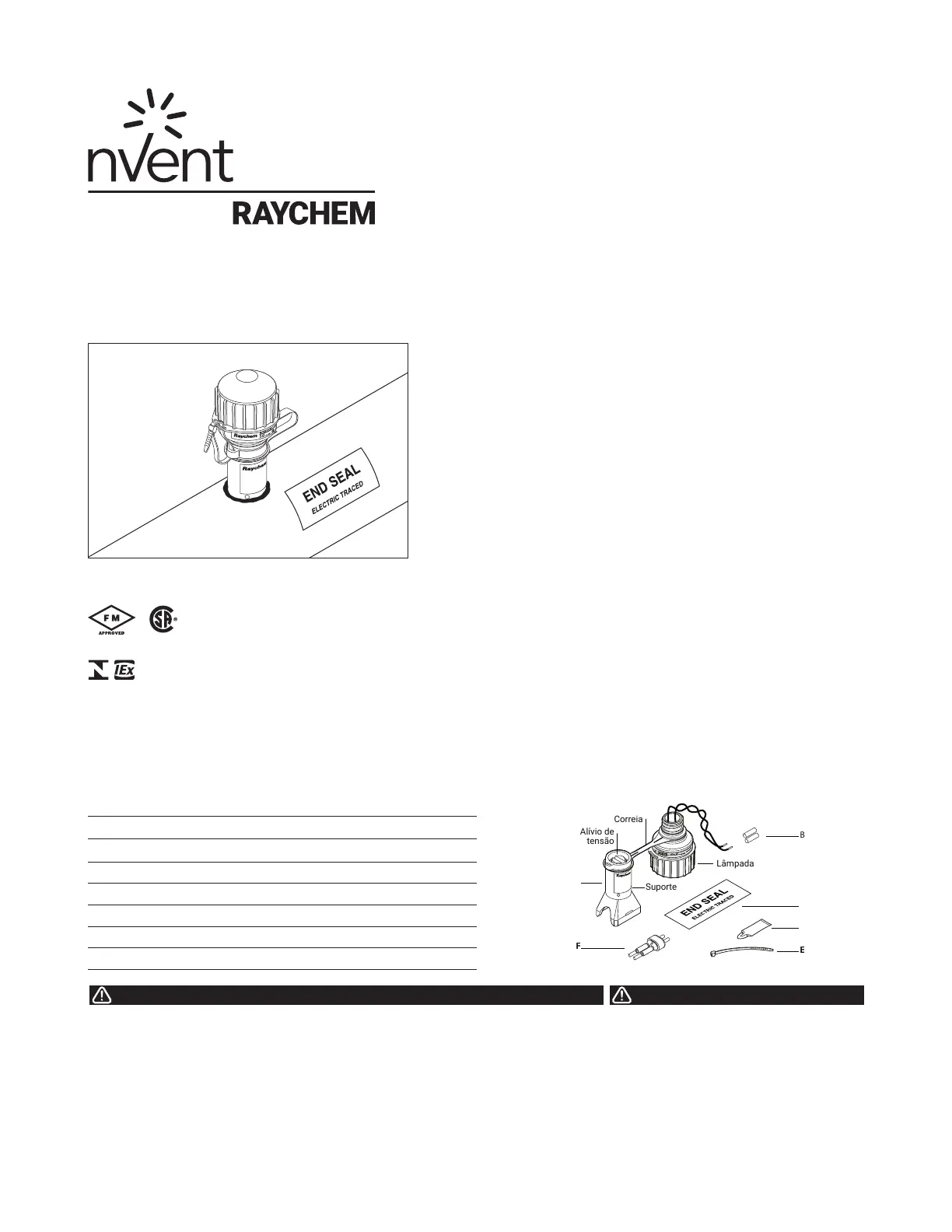

CONTEÚDO DO KIT
Item Qtde. Descrição
A 1 Conjunto do terminal final e lâmpada
B 2 Terminais paralelos isolados para crimpar (azuis)
C 1 Etiqueta do terminal final
D 1 Lubrificante de cabo
E 1 Abraçadeira
F 1 Isolante do núcleo
A
C
D
APROVAÇÕES
CLI, ZN1, AEx e II T*
(1)
Ex e ll T*
Locais de risco
(1)
Exceto VPL
*Para obter o código de temperaturas do sistema, consulte a documentação do
projeto ou do cabo de aquecimento
(2)
Exceto KTV-CT
Classe I, Div. 2, Grupos A, B, C, D
Classe II, Div. 2, Grupos E, F, G
Classe III
E-100-A é certificada pelo IECEx para uso com:
BTV-CR/BTV-CT: IECEx BAS 06.0043X
QTVR-CT: IECEx BAS 06.0045X
XTV-CT: IECEx BAS 06.0044X
KTV-CT: IECEx BAS 06.0046X
VPL-CT: IECEx BAS 06.0048X
–WS
Ex em II T* Gb
(2)
IECEx
