User Manual
33

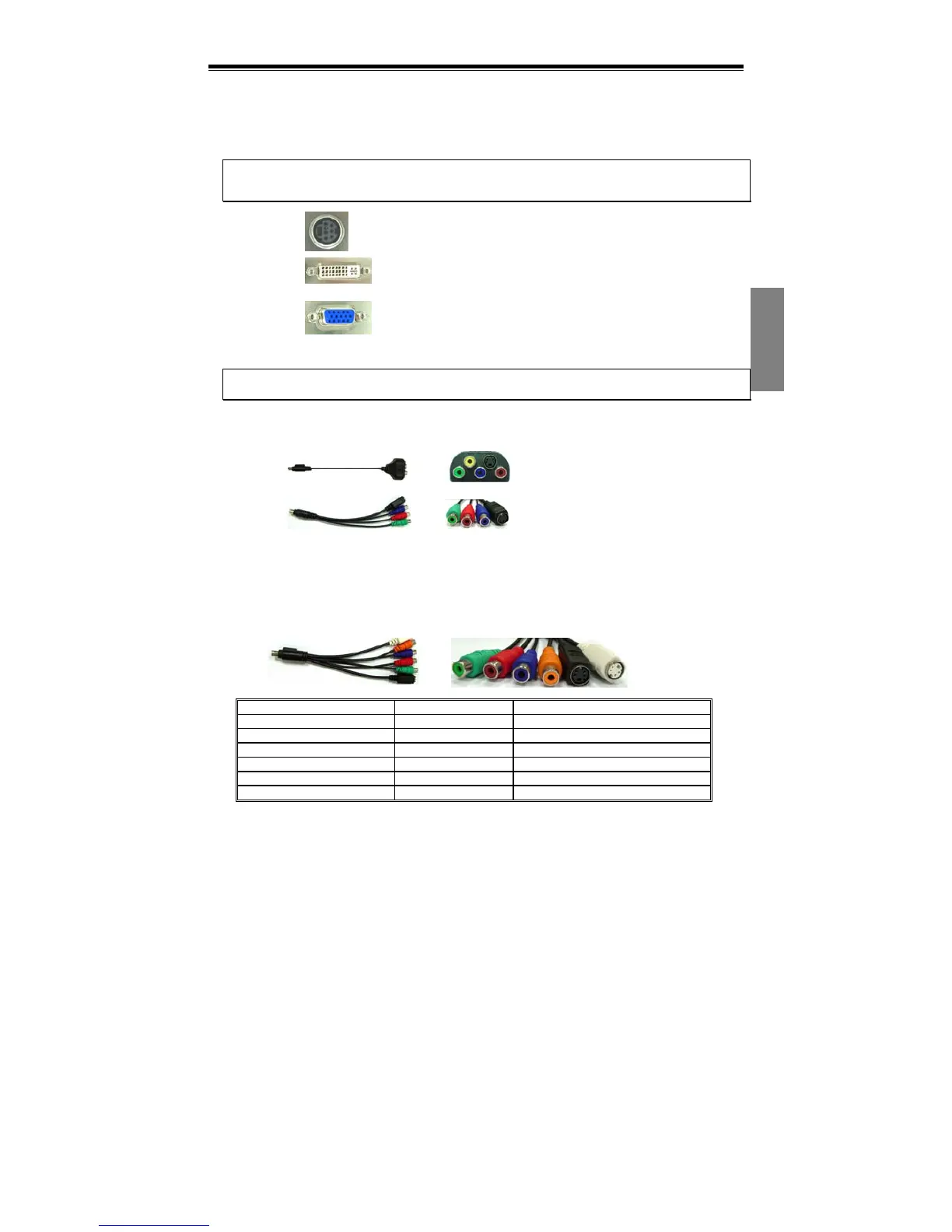

2.2 Connecteurs de la carte
En fonction du modèle que vous avez acheté, votre carte VGA peut être fournie avec les
connecteurs ci-dessous. Connectez votre moniteur sur l'une des sorties suivantes de la
carte graphique et assurez-vous que votre moniteur est correctement configuré.
Référez-vous aux instructions d'installation du moniteur pour plus de détails.
Remarque : En fonction des caractéristiques spécifiques intégrées sur chaque carte graphique, le
connecteur S-Vidéo/HDTV/VIVO se trouvant sur votre carte graphique peut être différent de celui
illustré sur la figure ci-dessous.
S-Vidéo
Le connecteur S-Vidéo est utilisé pour envoyer les signaux vidéo aux
périphériques d'affichage compatibles S-Vidéo.
DVI-I
Le connecteur DVI-I (Digital Video Interface – Integrated ) utilise la
technologie DVI-I pour envoyer les signaux vidéo numériques haute
vitesse aux périphériques d'affichage numériques.
VGA
(D-Sub)
Le connecteur VGA (D-Sub) analogique est utilisé pour connecter le
connecteur 15 broches d'un moniteur CRT ou LCD.
2.3 Câbles de Signal Vidéo
Remarque : La figure ci-dessous est donnée uniquement à titre indicatif. Le câble fourni dans votre
boîte peut être légèrement différent de celui illustré sur la figure.
Câble HDTV
Le câble HDTV permet de transmettre les signaux vidéo Haute Définition à votre écran à
l'aide du connecteur S-Vidéo spécialement conçu sur la carte VGA.
Type 1
(Sortie AV / Sortie S & Sortie HDTV AV x 3)
Type 2
(Sortie S & Sortie HDTV AV x 3)
Entrée Vidéo & Sortie Vidéo (Câble VIVO)
Les modules de carte VGA équipés de la fonction entrée vidéo sont capables d'envoyer et de
recevoir les signaux vidéo à l'aide du connecteur S-Vidéo spécialement conçu sur la carte
VGA. Utiliser le câble VIVO pour transférer des signaux vidéo d'entrée et sortie
simultanément.
Couleur du connecteur Définition Fonction
Vert Y OUT Sortie HDTV AV
Rouge Pr OUT Sortie HDTV AV
Bleu Pb/COMP OUT Sortie HDTV AV / Sortie Vidéo (AV)
Orange COMP IN Entrée Vidéo (AV)
Noir S-VID OUT Sortie S-Vidéo
Blanc S-VID IN Entrée S-Vidéo
