User Manual
47

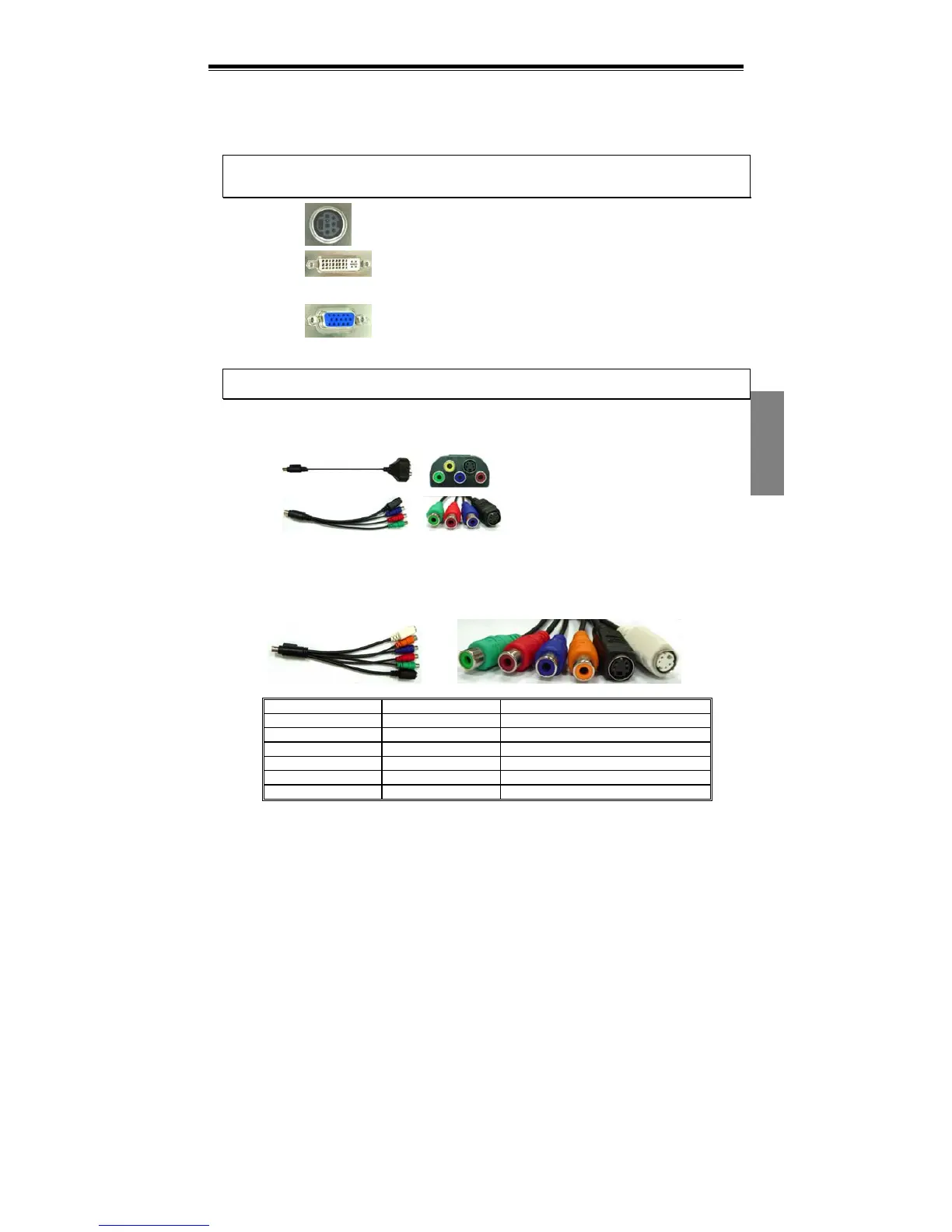

2.2 Conectores de Tarjeta
Dependiendo del modelo que haya comprado, su tarjeta VGA puede venir con los
conectores debajo. Conecte su monitor a una de las siguientes salidas de la tarjeta
gráfica y asegúrese de que su monitor esté correctamente configurado. Consulte las
instrucciones de instalación del monitor para más detalles.
Nota: Dependiendo de las características especiales integradas en cada tarjeta gráfica, el
conector Video-S/HDTV/VIVO de su tarjeta gráfica puede ser diferente de la imagen que aparece a
continuación.
S-Video
El conector Video-S se usa para enviar señales de video a
dispositivos gráficos compatibles con Video-S.
DVI-I
El conector DVI-I (Interfaz de Vídeo Digital – Integrado) usa
tecnología DVI-I para proporcionar señales de vídeo digitales de alta
velocidad para dispositivos gráficos digitales.
VGA
(D-Sub)
Este conector analógico VGA (D-Sub) se usa para conectar a través
de un conector de 15 pins de un monitor CRT o LCD.
2.3 Cables de Señal de Vídeo
Nota: La imagen a continuación es sólo como referencia. El cable incluido en su caja puede ser
ligeramente diferente del de la imagen.
Cable HDTV
El Cable HDTV puede transmitir señales de video de Alta Definición a su pantalla a
través del conector Vídeo-S especialmente diseñado de la Tarjeta VGA.
Tipo 1
(Salida AV / Salida S y Salida HDTV AV x 3)
Tipo 2
(Salida S y Salida HDTV AV x 3)
Entrada de Vídeo y Salida de Vídeo (Cable VIVO)
Los módulos de la tarjeta VGA con funciones de entrada de video son capaces de
enviar y recibir señales de vídeo a través del conector de Vídeo-S especialmente
diseñado de la tarjeta VGA. Use el cable VIVO para transferir señales de video
entrantes o salientes simultáneamente
Connector color Definition Function
Verde Y OUT Salida HDTV AV
Rojo Pr OUT Salida HDTV AV
Azul Pb/COMP OUT Salida HDTV AV / Salida Vídeo (AV)
Naranja COMP IN Entrada Vídeo (AV)
Negro S-VID OUT Salida Vídeo-S
Blanco S-VID IN Entrada Vídeo-S
