User Manual
75

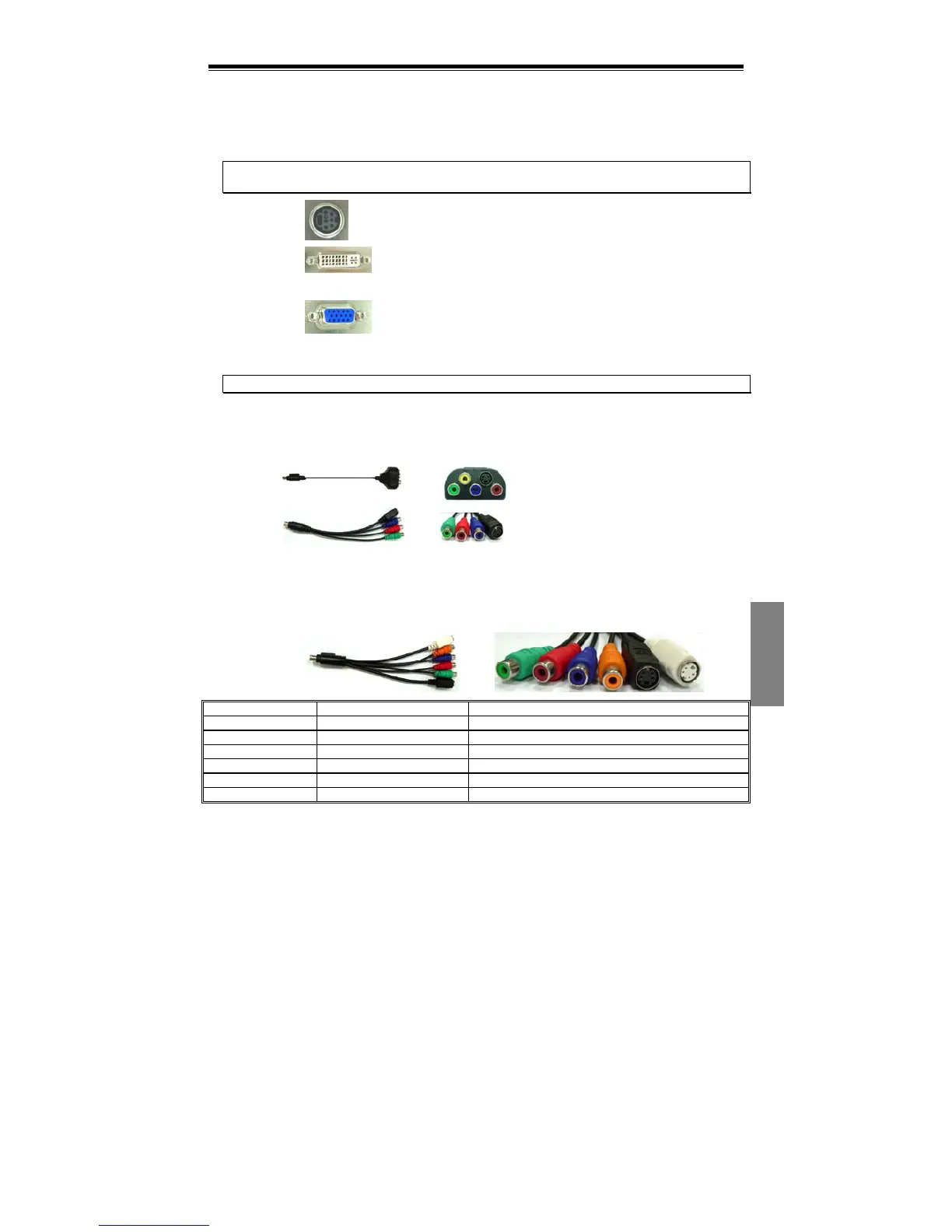

2.2 カードのコネクタ
購入したモデルによって違いがありますが、VGA カードに搭載されているコネクタは
以下の通りです。ディスプレイ・カードの以下の出力の 1 つにモニタを接続して、モニ
タが正しく設定されているかどうか確認します。詳しくはモニタのインストール・ガイド
を参照してください。
注意:各グラフィック・カードに統合されている特別な機能によって、グラフィック・カー
ドの S-Video/HDTV/VIVO コネクタは下の写真と異なっている場合があります。
S-Video
S-Video コネクタはビデオ信号を S-Video 対応ディスプレイ・デバイスに
送信するのに使用されます。
DVI-I
DVI-I (Digital Video Interface – Integrated) コネクタは DVI-I テクノロジ
ーを使って、デジタル・ディスプレイ装置用の高速デジタル・ビデオ信号を
提供します。
VGA
(D-Sub)
このアナログ VGA (D-Sub) コネクタは、CRT や LCD モニタの 15 ピン・
コネクタを接続するのに使用されます。
2.3 ビデオ信号ケーブル
注意:下の写真は参照用です。パッケージのケーブルは写真と少し異なる場合があります。
HDTV
ケーブル
HDTV ケーブルは、VGA カード上の特別デザインの S-Video コネクタを使って、HD
(High Definition) ビデオ信号をディスプレイに送信できます。
タイプ 1
(AV 出力/S 出力および HDTV AV 出力 x 3)
タイプ 2 (S 出力および HDTV AV 出力 x 3)
VIVO (Video Input & Video Output)
ケーブル
ビデオ入力機能を備えた VGA カード・モジュールは、VGA カード上の特別デザイン
の S-Video コネクタを使って、ビデオ信号を送受信できます。ビデオ信号の同時送
受信が可能な VIVO ケーブルを使用してください。
コネクタ色 定義 機能
緑 Y OUT HDTV AV 出力
赤 Pr OUT HDTV AV 出力
青 Pb/COMP OUT HDTV AV 出力/ビデオ出力 (AV)
オレンジ COMP IN ビデオ入力 (AV)
黒 S-VID OUT S-Video 出力
白 S-VID IN S-Video 入力
