O&O ASX03I - Schema DI Collegamento

- 3 -
INSIEME DELLE PARTI
POS. DESCRIZIONE N° CAVI SEZIONE min (mm
2
)
1 Linea di alimentazione 2 + terra 1.5
2 Pulsantiera 4 1
2 Pulsantiera pedonale 3 1
3 Selettore a chiave 3 1
4 Ricevitore fotocellula 4 1
5 Trasmettitore fotocellula 2 1
6 Segnalatore lampeggiante 2 1
7 Radioricevente esterna 4 (+1) 1
8 Battuta pneumatica 2 1
9 Luce di cortesia 2 1.5
CARATTERISTICHE TECNICHE
Alimentazione 230Vac ± 10% 50Hz
Potenza max. assorbita 500 W
Carico max. accessori 24 Vac 300 mA
Potenza max. lampada spia 3W (24Vac)
Potenza max. uscita luce cortesia 200W
Fusibile uscita-lampeggiatore 250 mA
Temperatura di funzionamento -20° / +70°
AVVERTENZE
Installare l' unità e i vari dispositivi secondo le normative di sicurezza vigenti.
Allacciarsi alla rete 230Vac solo a valle di un interruttore termico o differenziale.
Separare sempre i cavi di potenza da quelli di comando e di sicurezza ( pulsanti, fotocellule ecc.), utilizzando possibilmente guaine separate.
Verificare i collegamenti prima di dare tensione: collegamenti errati potrebbero danneggiare l'apparecchiatura!

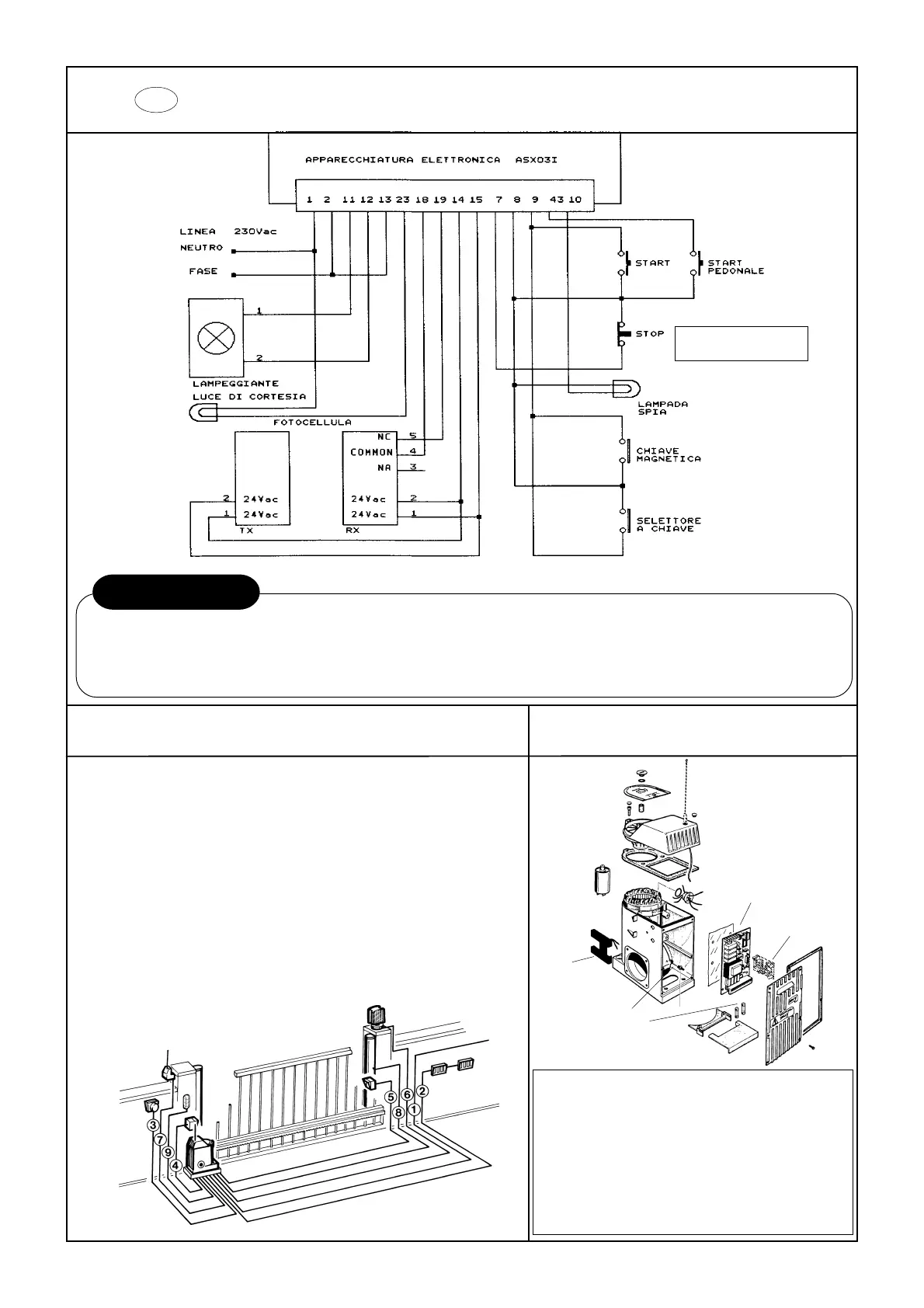

I SCHEMA DI COLLEGAMENTO
NOTA BENE
ULTERIORI CONTATTI DI STOP
VANNO COLLEGATI IN SERIE !
NOTA CAVI
RICEVENTE
RADIO
APPARECCHIATURA
ELETTRONICA
FUSIBILI DI
RICAMBIO
MORSETTO
DI TERRA
FINECORSA
MAGNETICI
