O&O ASX03I - Programmi E Funzioni

- 4 -
1 2 LAVORO
OFF OFF AUTOTEST
OFF ON UOMO PRESENTE
ON OFF SEMIAUTOMATICO
ON ON AUTOMATICO
3 SEQUENZA AI COMANDI START
OFF APERTURA; SOLO A FCA CHIUSURA; IN CHIUSURA
ARRESTO E APERTURA ( PROG. CONDOMINIALE ).
ON APERTURA, STOP, CHIUSURA, STOP, APERTURA ......
4 PRELAMPEGGIO
OFF ESCLUSO
ON INSERITO ( 2.5" PRIMA DI OGNI FASE DI MOTO )
5 FOTOCELLULA
OFF INTERVIENE SOLO IN CHIUSURA ARRESTANDO E
RIAPRENDO SINO A FCA.
ON SIA IN APERTURA CHE IN CHIUSURA ARRESTA
E, SOLO SE LIBERATA, RIAPRE.
6 REVERSER
OFF ESCLUSO
ON INSERITO
7 INVERSIONE SENSO DI MARCIA
OFF MARCIA DIRETTA
ON MARCIA INVERSA
8 NON UTILIZZATO
OFF MANTENERE NECESSARIAMENTE IN OFF

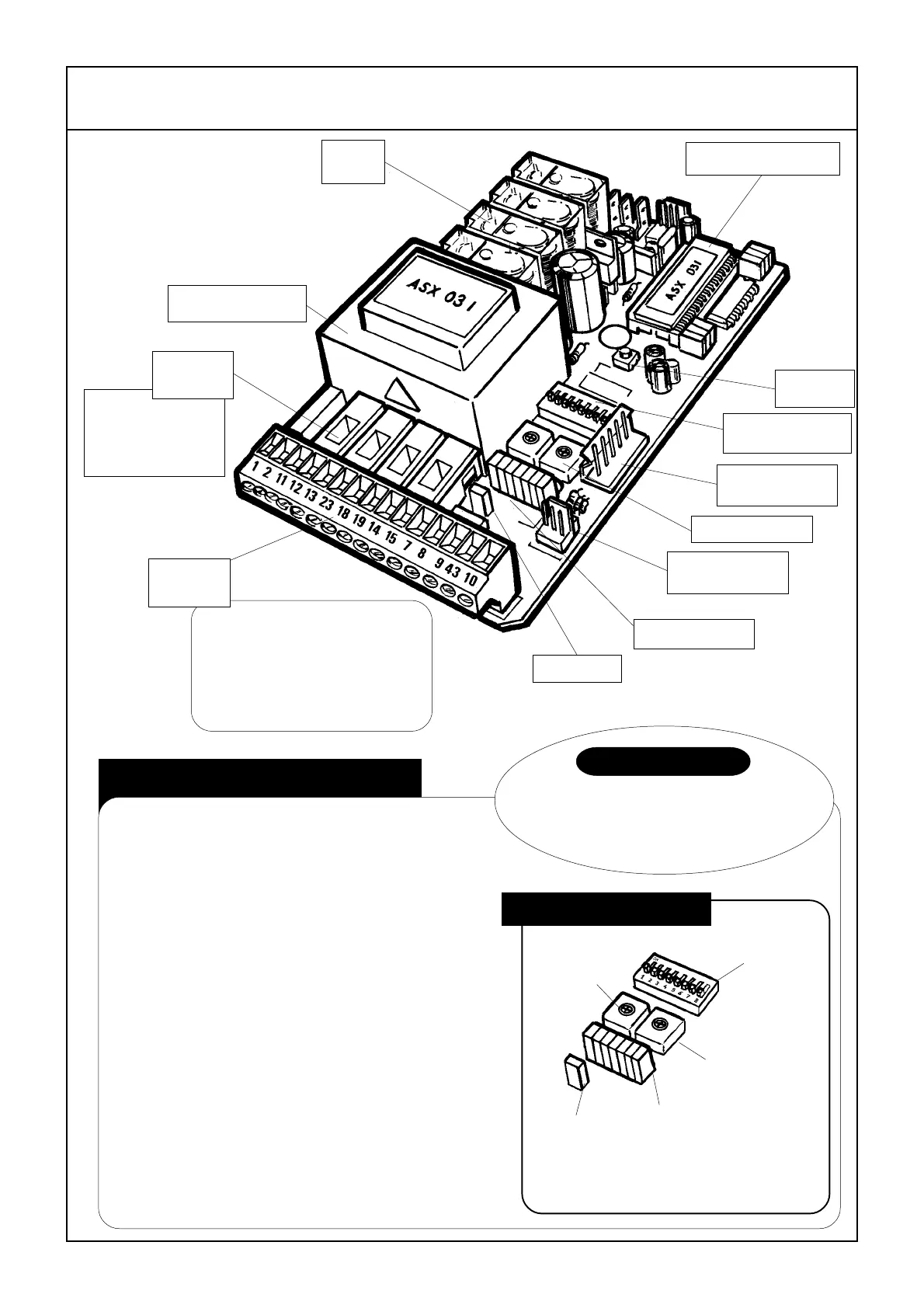

APPARECCHIATURA ELETTRONICA ASX03I
MICROPROCESSORE
BANCO
FUSIBILI
BANCO
RELE'
CONNETTORE
REVERSER
TRIMMERS
CONNETTORE
RADIO
TASTO DI
RESET
F1 TRS 160mA
F2 SLR 250mA
F3 ENG 4A
F4 24V 500mA
LED LGT
TRASFORMATORE
F3
F1
F2
F4
DIP-SW. DI
PROGRAMMAZIONE
MORSETTI
ESTRAIBILI
1-2 LINEA MONOFASE 230Vac
11-12 LAMPEGGIATORE
13-23 CONTATTO AUSILIARIO
18-19 CONTATTO NC FOTOCELLULA
14-15 UTENZA 24Vac MAX. 300mA
7 CONTATTO NC DI STOP
8 COMUNE GND DEI PULSANTI
9 CONTATTO NA DI START
43 CONTATTO NA DI START PEDONALE
8-10 LAMPADA SPIA 24Vac- 3W
DIP FUNZIONE
PROGRAMMI E FUNZIONI
ATTENZIONE
DOPO OGNI CAMBIAMENTO NELLA CONFI-
GURAZIONE DEI DIP-SWITCH, PREMERE IL
TASTO DI RESET PER IMPOSTARE IL
NUOVO PROGRAMMA.
TRIMMER
TEMPO DI LAVORO (2 ÷ 80" )
DIP-SWITCH DI
PROGRAMMA
TRIMMER
TEMPO DI
PAUSA
(2 ÷ 120")
LED LGT
FCA FINECORSA APERTURA
FCC FINECORSA CHIUSURA
LUX FOTOCELLULA
STP PULSANTE STOP
RUN PULSANTE START
PAR PULSANTE START PEDONALE
REV REVERSER
LEDS DI STATUS
COMANDI E CONTROLLI
LEDS DI STATUS
