Français
1 ¼''
1 ½''
1''

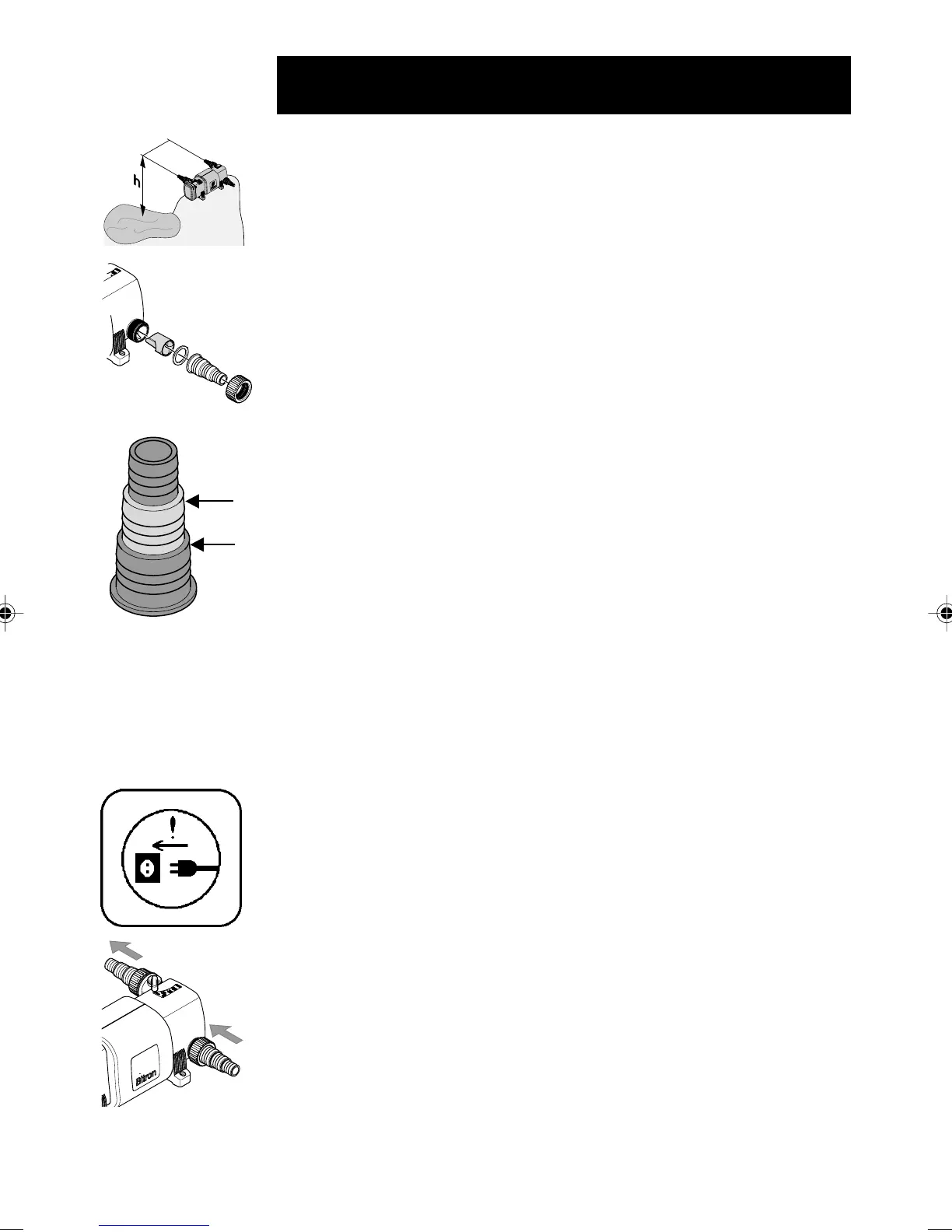

1. Pour éviter les pertes de pression, sciez l’embout à olive étagés à l’endroit
prévu pour les tuyaux utilisés.
– Bitron 18C/24C : Embout à olive étagé 1" à 1½“
– Bitron 36C/55C : Embout à olive étagé ¾“ à 2"
2. Insérez la buse d’écoulement dans l’arrivée d’eau si besoin (en vous
référant au tableau 8). L’ergot triangulaire disposé dans l’arrivée d’eau D
est prévu pour une encoche pratiquée dans la buse d’écoulement.
3. Glissez l’écrou de raccordement par dessus l’embout à olive étagé.
4. Glissez ou vissez le tuyau sur l’embout et fixez-le à l’aide d’un collier de
serrage adéquat.
5. Insérez le joint plat dans l’écrou de raccordement. Vissez l’embout à olive
étagé sur l’arrivée d’eau D du Bitron au moyen de l’écrou de raccordement
et serrez bien.
6. Posez le tuyau jusqu’à la pompe de sorte à ce qu’on ne puisse pas
marcher dessus et qu’il ne se forme pas de plis.
7. Raccordez le tuyau à la pompe suivant la notice d’utilisation de la pompe.
7.3.2 Sorties d’eau A et C (seulement en cas d’installation isolée)
1. Pour éviter les pertes de pression, sciez l’embout à olive étagés à l’endroit
prévu pour les tuyaux utilisés.
2. Glissez l’écrou de raccordement par dessus l’embout à olive étagé.
3. Glissez ou vissez le tuyau sur l’embout et fixez-le à l’aide d’un collier de
serrage adéquat.
4. Insérez le joint plat dans l’écrou de raccordement. Vissez l’embout à olive
étagé sur la sortie d’eau A et C au moyen de l’écrou de raccordement et
serrez bien.
5. Posez le tuyau jusqu’au bassin de sorte à ce qu’on ne puisse pas marcher
dessus et qu’il ne se forme pas de plis.
Conseil : Nous vous recommandons de ne pas conduire la sortie d’eau
directement dans le bassin mais d’introduire l’eau clarifiée indirectement,
par exemple par un petit cours d’eau. L’eau peut ainsi s’enrichir en oxygène.
8. Mise en service
– Mettre d’abord la pompe en marche et attendre que le Bitron soit rempli d’eau.
– Vérifier l’étanchéité de tous les raccords. Eliminez les fuites éventuelles.
– Brancher la fiche secteur du Bitron.
– Contrôler le fonctionnement de la lampe UVC et du rotor de nettoyage au
regard de contrôle F. Si vous voyez une lumière bleue, claire et sombre
en alternance, les deux dispositifs fonctionnent correctement.
8.1 Réglage de la dérivation
Le débit d’eau peut se régler par le système de dérivation.
L’eau arrive dans l’appareil par l’arrivée d’eau D. En fonction du réglage, une
partie de l’eau peut directement s’écouler par la sortie d’eau C (dérivation)
tandis que l’autre partie est exposée au rayons UVC dans l’appareil et s’écoule
ensuite par la sortie d’eau A. Le nettoyage optimal de l’eau n’est garanti qu’en
cas de réglage correct du débit d’eau.
– Le réglage correct correspond au débit [l/h] de votre pompe.
Réglez les deux poignées B sur la même position.
